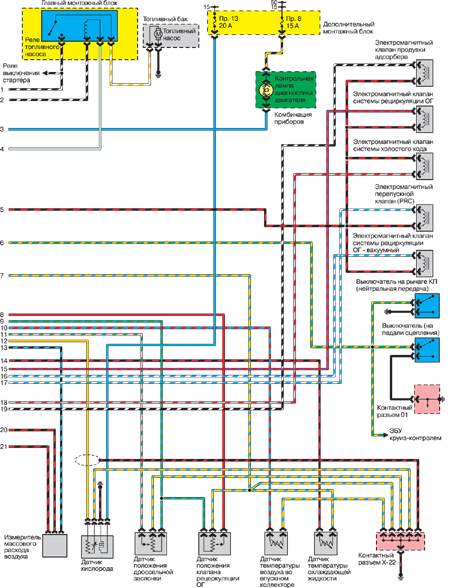

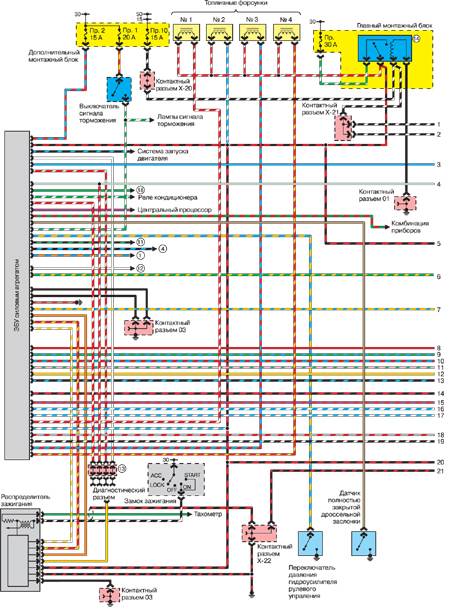

13.2.2. Модели с 4-цилиндровым двигателем и МКПП 1993-1995 гг. выпуска

1. Выключатель вентилятора
4. Реле вентилятора охлаждения
11. Датчик давления хладагента кондиционера
12. Фары
13. Контактный разъем Х-03
14. Электронный блок управления
