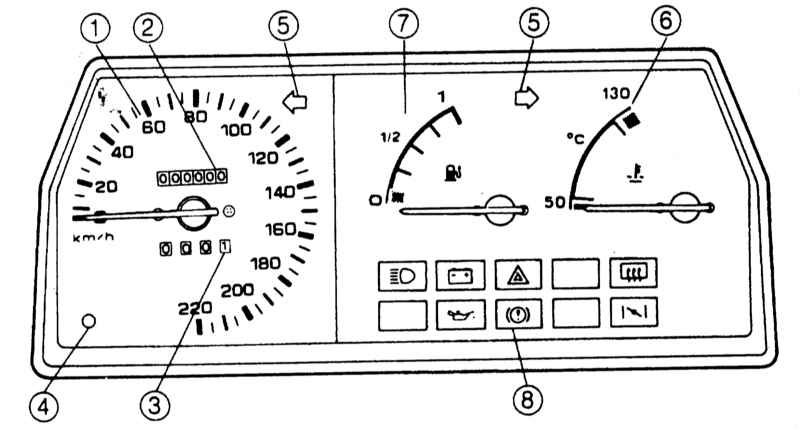

17.19.9. Приборная доска

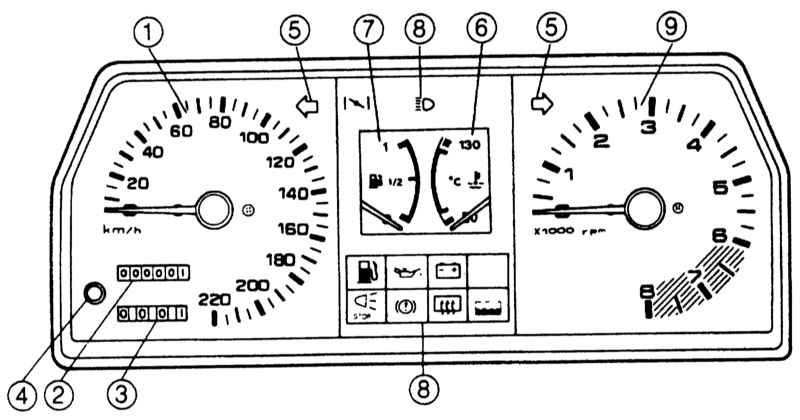

Тип А – Стрелочные указатели

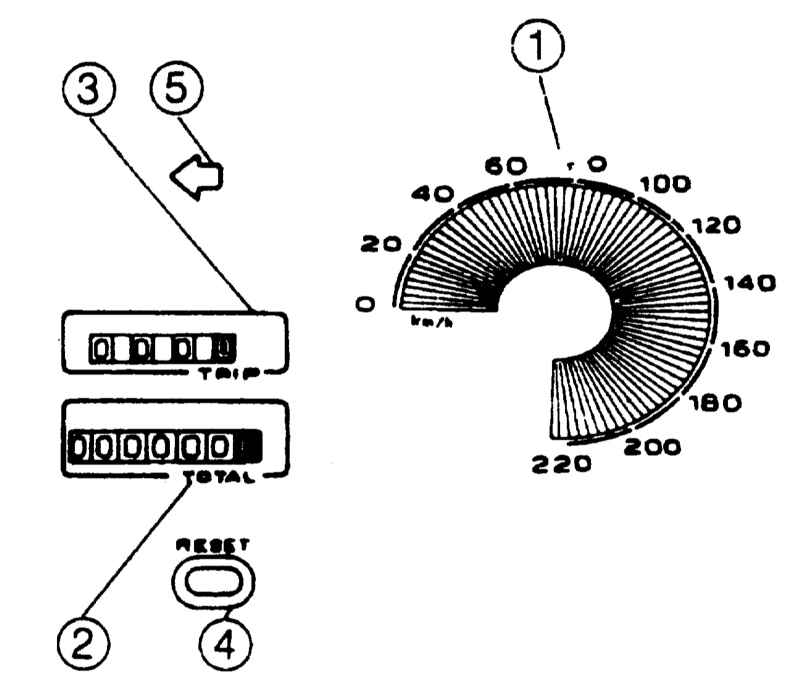

Тип В – Электронные индикаторы
-

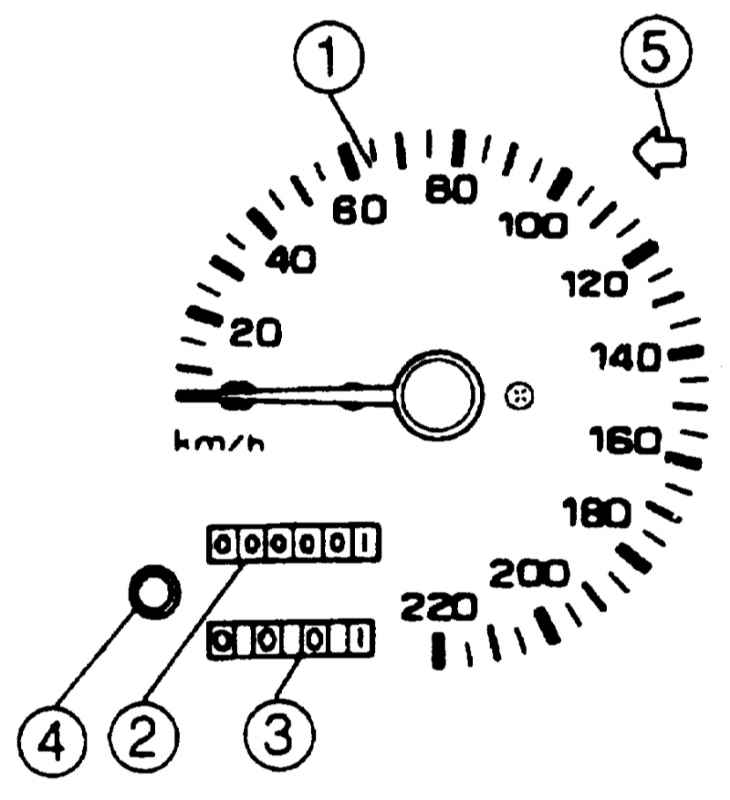

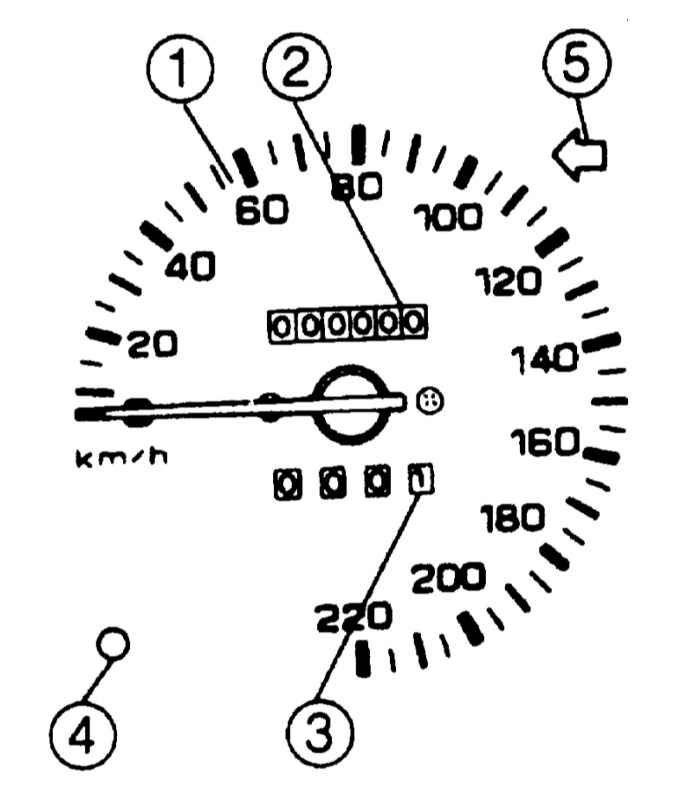

Спидометр
- Счетчик пробега
- Измеритель пробега с момента сброса(если имеется)
- Кнопка сброса показаний измерителя пробега (если имеется)
- Для установки на «0» просто нажмите кнопку.
-
Контрольная лампа сигналов поворота/аварийной сигнализации
- Если контрольная лампа не работает, система указателей поворотов работает неудовлетворительно. Следует устранить неисправность как можно быстрее.
- При включении аварийной сигнализации одновременно работают указатели поворота с обеих сторон.
-

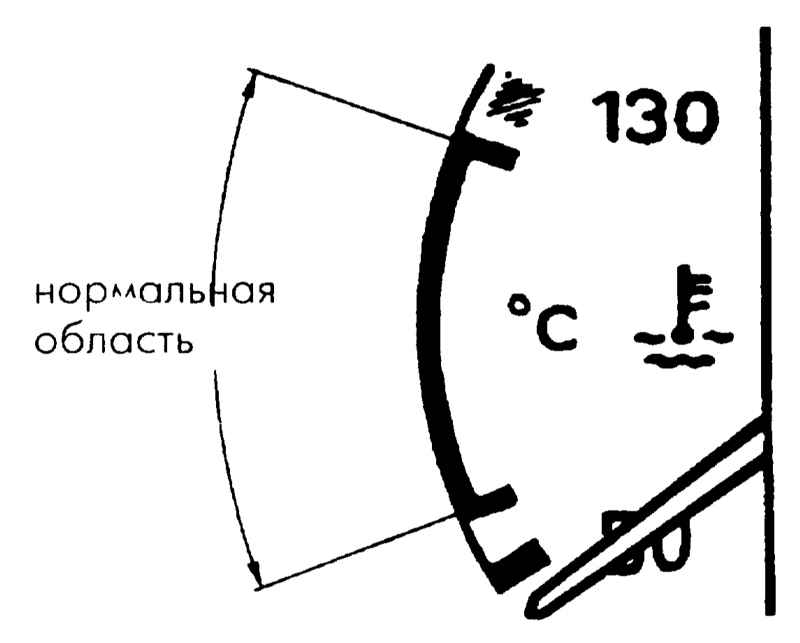

Термометр охлаждающей жидкости
- Этот термометр указывает температуру охлаждающей жидкости.

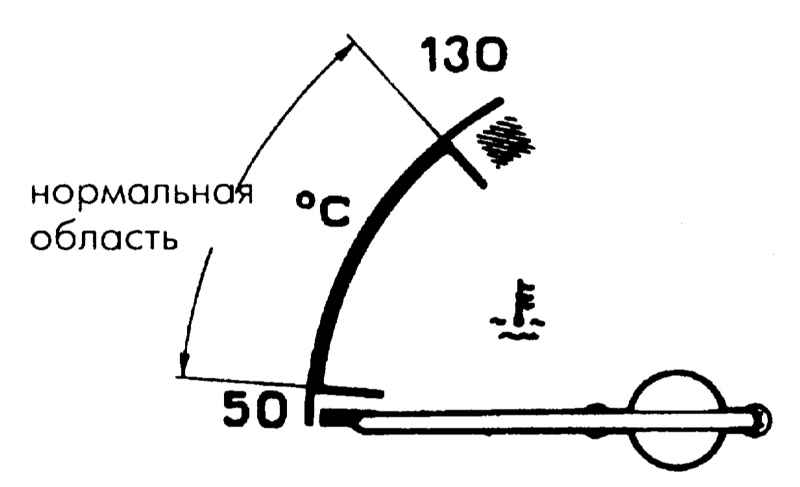

Тип А – Стрелочные указатели
Если стрелка указателя вышла из допустимой области, двигатель перегрет.

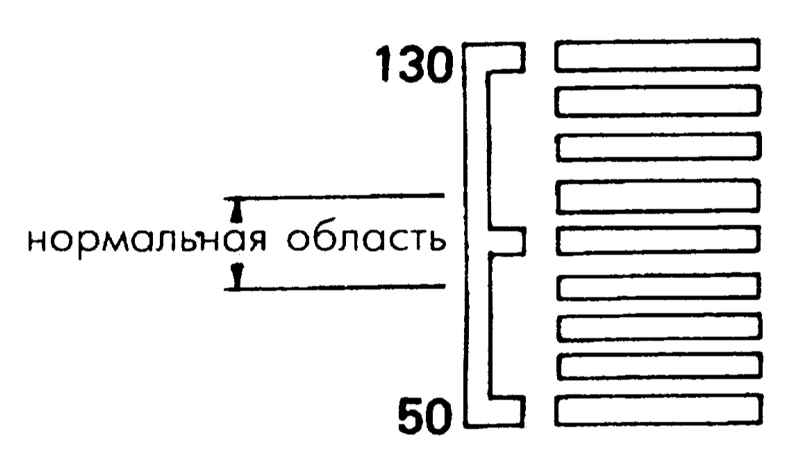

Тип В – Электронные указатели
При перегретом двигателе сегменты индикатора мигают.
|
|
|
Примите следующие меры при перегреве двигателя:
- Остановите автомобиль на краю дороги.
- Выключите кондиционер.
- Заглушите двигатель, если из радиатора выступает охлаждающая жидкость или пар. Поверните ключ зажигания в положение «ON (II)», не запуская двигатель. В этом положении вентилятор работает автоматически. Если он не работает, обратитесь в сервисный центр MAZDA.
- Если охлаждающая жидкость не выступает, оставьте двигатель работать на холостых оборотах и для лучшего охлаждения откройте капот.
- Если температура не снижается на холостых оборотах, заглушите двигатель и подождите, пока он охладится.
- Проверьте герметичность соединений шлангов радиатора. Сразу заглушите двигатель, если будет обнаружено подтекание, и обратитесь в сервисный центр MAZDA.
- Проверьте уровень охлаждающей жидкости, если охлаждающая жидкость выступает. Если требуется, долейте предписанную охлаждающую жидкость.
|
Не снимайте крышку радиатора, если двигатель и радиатор горячий. Кипящая охлаждающая жидкость и пар может под давлением вырваться из отверстия, что может вызвать ожоги.
|
|
|
-
Указатель уровня топлива
- Указатель уровня топлива показывает, какое количество топлива имеется в баке.
- Объем топливного бака
- Кроме автомобилей с полным приводом: 45 л.
- Только автомобили с полным приводом: 53 л.

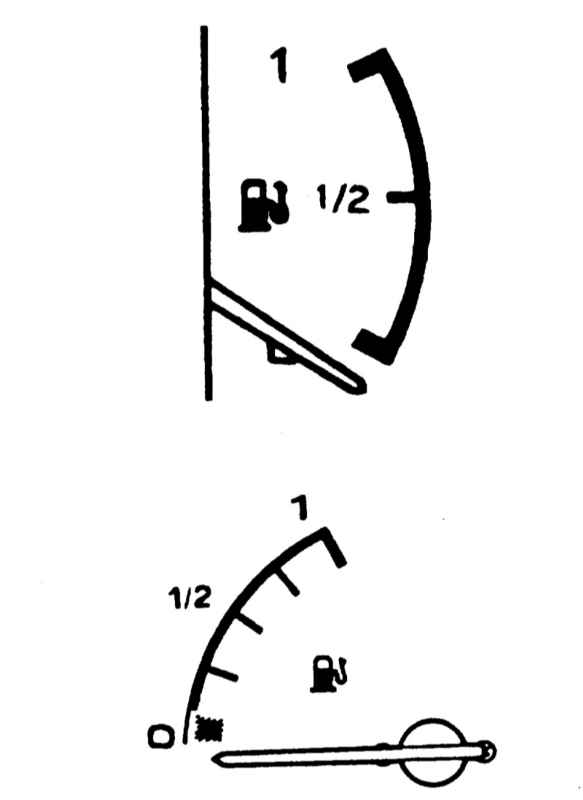

Тип А

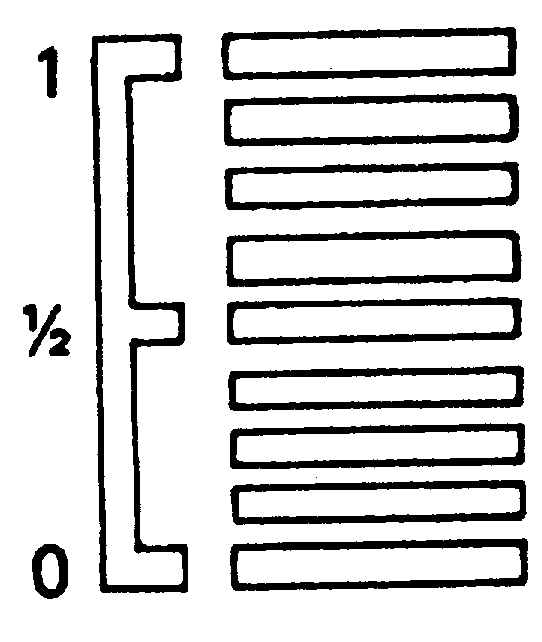

Тип В – Электронные индикаторы
|
- Когда начинает мигать нижний сегмент индикатора запаса топлива, уровень топлива в баке составляет примерно 5 л.
- Если при заправке топливом не включается выключатель зажигания, это длится пока индикатор не установится на актуальный уровень топлива. Поэтому при заправке выключите выключатель.
|
-

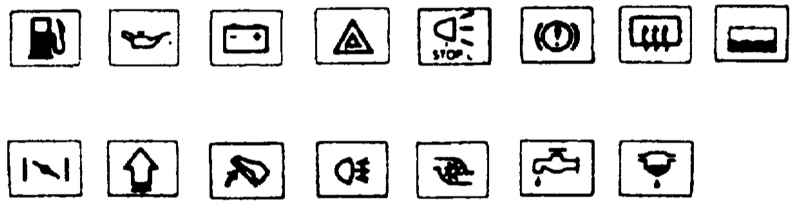

Контрольные лампы
Проверка
Если установить ключ зажигания в положение «ON (II)», не запуская двигатель и затянуть ручной тормоз, можно проверить контрольные лампы. Если индикаторы не загораются, их следует проверить в сервисном центре MAZDA.
-
 Оптический/акустический
Сигнализация низкого уровня топлива (если имеется). Этот оптический/акустический сигнал включается, если количество топлива в баке составляет 8 л.
-
 Контрольная лампа давления масла
Эта контрольная лампа указывает слишком низкое давление двигательного масла. Она загорается при включенном зажигании (для проверки работоспособности лампы), если давление масла в норме, лампа гаснет после запуска двигателя.
|
|
Если контрольная лампа загорится во время движения:
- Остановите автомобиль на краю дороги.
- Проверьте уровень двигательного масла. Если требуется, долейте масло.
- Или отбуксируйте автомобиль в ближайший сервисный центр MAZDA, чтобы долить масло.
|
|
|
|
Несоблюдение выше изложенных указаний может привести к серьезным повреждениям двигателя.
|
-
 Контрольная лампа/звуковой сигнал давления масла - масляного фильтра (для дизельного двигателя)
Эта контрольная лампа горит при включении зажигания (для проверки работоспособности) и гаснет после запуска двигателя.
|
|
Если эта контрольная лампа давления масла горит во время движения:
- Осторожно остановите автомобиль на краю дороги.
- Проверьте уровень двигательного масла. Если уровень слишком низкий, добавьте недостающее масло, или
- Отбуксируйте автомобиль в фирменный центр MAZDA и там долейте масло.
|
|
Система контрольной лампы/звукового сигнала масляного фильтра также служит для защиты системы фильтрации масла вашего автомобиля. Если загорается контрольная лампа/звучит звуковой сигнал при нормальной температуре двигателя и при нормальном уровне двигательного масла, это указывает на то, что масляный фильтр возможно засорен. В этом случае доставьте автомобиль на ближайшую бензоколонку или в фирменный центр MAZDA, чтобы заменить масляный фильтр.
|
|
Несоблюдение изложенных выше правил может привести к серьезным повреждениям двигателя.
|
-
 Контрольная лампа зарядного тока
С помощью данной лампы указываются неисправности генератора или электрической системы.
|
|
Если лампа загорается во время поездки, поступайте следующим образом:
- Осторожно остановите автомобиль на краю проезжей части.
- При выключенном двигателе проверьте, не ослабился ли или не поврежден ли клиновой ремень.
- Если клиновой ремень в порядке, неисправность заключена в системе заряда. Рекомендуется как можно быстрее найти и устранить неисправность.
|
|
-
 Контрольная лампа аварийной сигнализации (если имеется)
Эта лампа горит, когда включена аварийная сигнализация.
-
 Контрольная лампа выхода из строя стоп-сигналов (если имеется)
Лампа загорается при выходе из строя стоп-сигнала или при неисправности в цепи. Неисправность должна быть устранена как можно быстрее.
-
 Контрольная лампа тормозов
Контрольная лампа стояночного тормоза – если ручной тормоз затянут, при включении зажигания загорается контрольная лампа. При начале движения следует проверить, чтобы ручной тормоз был полностью отпущен, и лампа погасла.
Контрольная лампа уровня тормозной жидкости (если имеется)
Если эта лампа загорится после отпускания ручного тормоза и при включенном зажигании, может быть, что уровень тормозной жидкости в бачке слишком низкий.
|
|
Если лампа загорается, действуйте следующим образом:
- Проверьте, полностью ли отпущен ручной тормоз. Если тормоз отпущен, а лампа продолжает гореть.
- Осторожно остановите автомобиль на краю проезжей части.
- При выключенном двигателе сразу проверьте уровень тормозной жидкости и при необходимости долейте жидкость. Все остальные элементы тормозной системы должны быть проверены на подтекание жидкости.
- Если обнаружены негерметичные места, контрольная лампа продолжает гореть или тормоза работают не безупречно, поездку следует прекратить. Автомобиль следует отбуксировать в сервисный центр, чтобы проверить тормозную систему и выполнить необходимые работы.
|
|
|
|
Эксплуатация автомобиля в таком состоянии представляет опасность. Тормоза должны быть сразу же отремонтированы.
|
-
 Контрольная лампа подогрева заднего стекла (если имеется)
Контрольная лампа горит при включенном подогреве заднего стекла.
-
 Контрольная лампа уровня жидкости омывателя (если имеется)
Эта контрольная лампа загорается, если уровень жидкости в системе омывателя лобового стекла слишком низкий. Проверьте уровень жидкости и долейте моечную жидкость.
-
 Контрольная лампа воздушной заслонки
Контрольная лампа горит при вытянутой кнопке привода воздушной заслонки.
-
 Контрольная лампа дальнего света
Контрольная лампа горит при включенном дальнем свете.
-
 Контрольная лампа переключения на следующую передачу (если имеется)
Если загорается данная контрольная лампа, расход топлива на включенной передаче слишком высок. В этом случае переключите коробку на следующую передачу, чтобы достигнуть экономичного расхода топлива.
-
 Контрольная лампа педали газа (если имеется)
Эта контрольная лампа загорается, если педаль газа выжата слишком сильно. В этом случае сбросьте газ, пока не погаснет лампа, чтобы обеспечить меньший расход топлива.
-
 Контрольная лампа задних туманных фонарей (если имеется)
Данная контрольная лампа горит при включенных задних туманных фонарях.
-
 Индикатор турбокомпрессора (для автомобилей с турбокомпрессором)
Индикатор загорается, когда турбокомпрессор в действии
Индикатор начинает мигать и звучит предупредительный сигнал, когда давление нагнетания возрастает слишком сильно. Автомобиль не должен продолжать движение с мигающим индикатором, так как двигатель может быть поврежден. В этом случае, снизьте число оборотов, пока индикатор турбокомпрессора не прекратит мигать.
-
 Контрольная лампа уровня охлаждающей жидкости (для дизельного двигателя, если имеется)
|
|
Так как двигатель состоит из алюминиевых деталей, обязательно должна использоваться охлаждающая жидкость на этиленгликолевой основе.
|
|
|
При включенном зажигании эта контрольная лампа загорается для проверки работоспособности лампы; она должна погаснуть, когда запустится двигатель. Если контрольная лампа загорится во время движения (или зазвучит звуковой сигнал):
- Остановите автомобиль на краю проезжей части.
- Выключите двигатель и дайте ему охладиться. Если охлаждающая жидкость не подтекает, проверьте уровень жидкости в расширительном бачке и в радиаторе. Если требуется, долейте охлаждающую жидкость.
- Если контрольная лампа не погаснет, отбуксируйте автомобиль в сервисный центр MAZDA.
|
|
-
 Контрольная лампа/контрольный сигнал водоотражателя (для дизельного двигателя, если имеется)
Автомобили с дизельным двигателем
|
|
Если одновременно загораются контрольные лампы заряда, уровня охлаждающей жидкости, тормозов и водоотражателя, необходимо принять следующие меры:
- Остановите автомобиль на краю проезжей части.
- Выключите двигатель и проверьте, не ослаблен ли или не порван ли клиновой ремень генератора.
- Если клиновой ремень генератора неисправен, ни в коем случае нельзя продолжать движение, так как двигатель перегревается и тормозное воздействие снижено. Отбуксируйте автомобиль в ближайшую мастерскую.
|
-

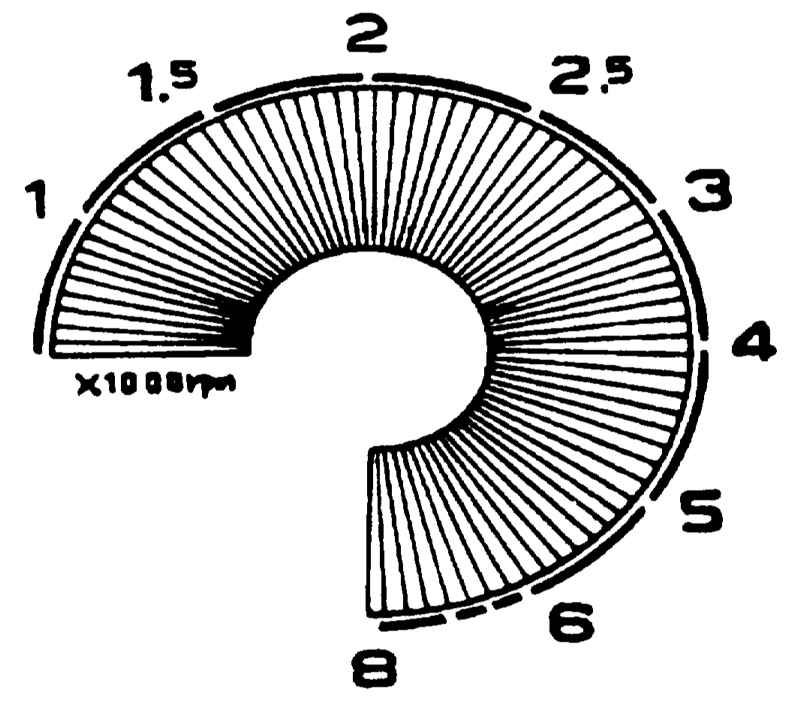

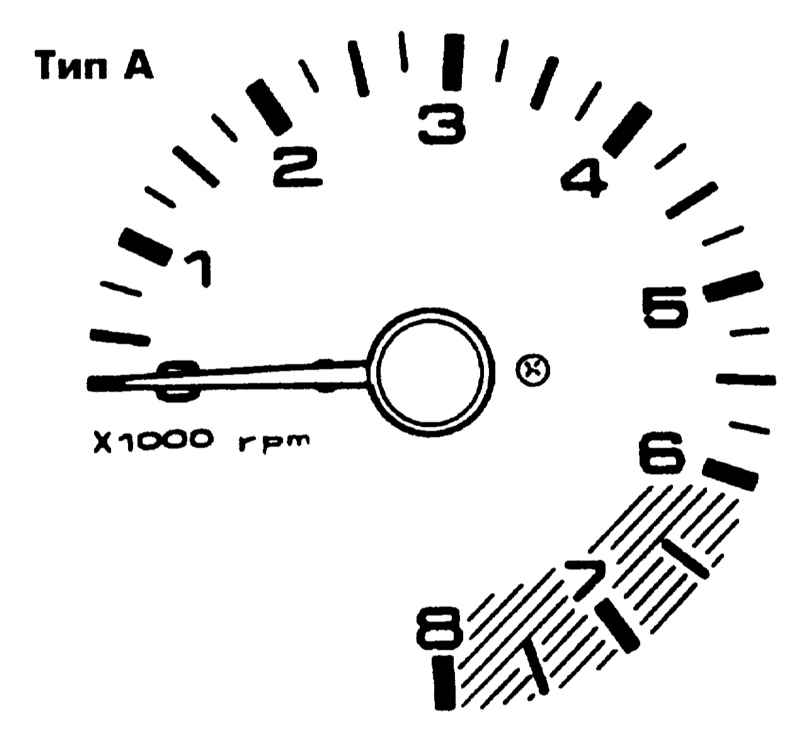

Тахометр
Тахометр показывает скорость вращения двигателя в тысячах оборотов в минуту (об/мин).
|
|
Не допускайте работы двигателя в красной области тахометра. Это может привести к серьезным повреждениям двигателя.
|
Тип А
Тип В
-

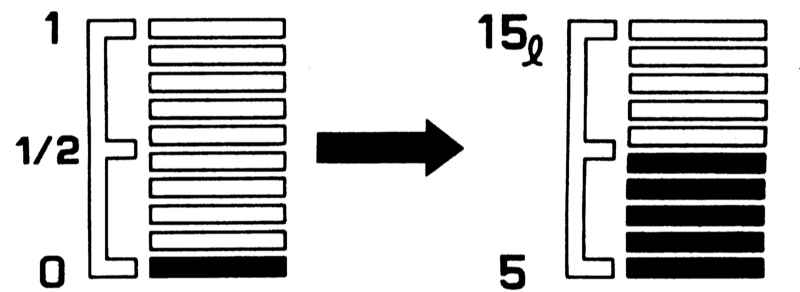

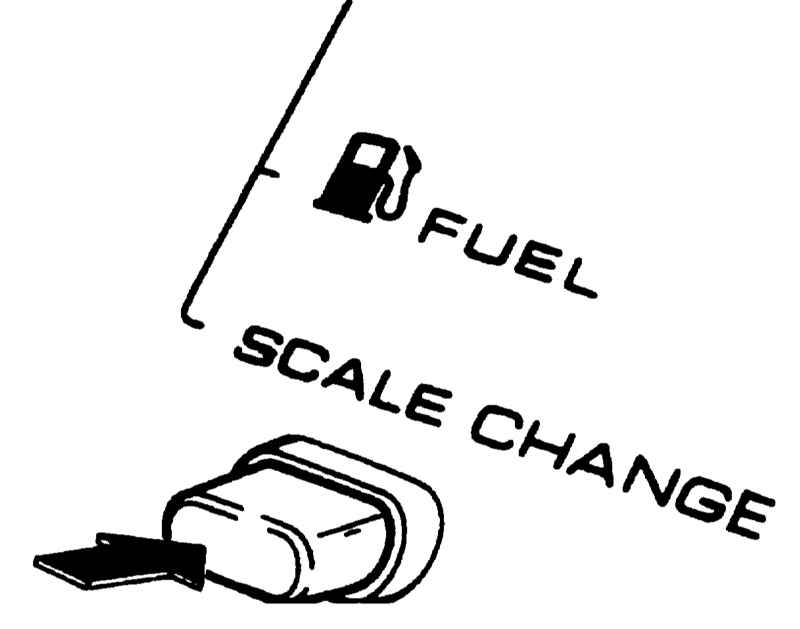

Переключение индикации указателя уровня топлива (только на электронных индикаторах, если имеется)
Если нажать кнопку, будет показана нижняя область индикации с пределами от 5 до 15 л. Примерно через 5 секунд индикатор вернется в прежнее, нормальное состояние.
|
