17.19.11. Отопитель и вентиляция

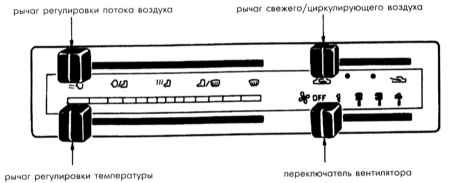

Панель управления

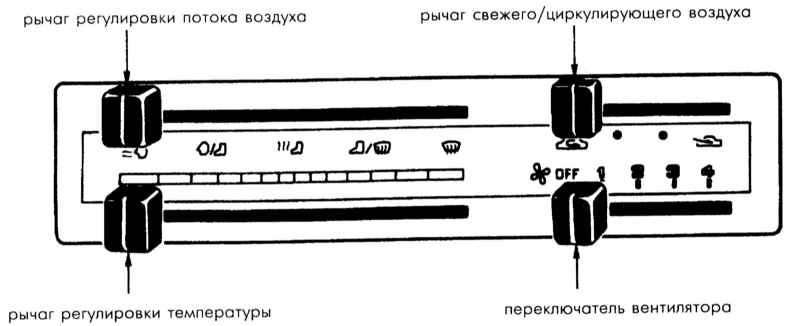

Тип А

Регулировка потока воздуха

С помощью рычага потока воздуха можно регулировать подачу воздуха на различные дефлекторы.

Установка режима свежего/циркулирующего

С помощью этого рычага можно переключать между режимом свежего воздуха и режимом циркулирующего воздуха.

Регулировка температуры

С помощью этого рычага можно установить желаемую температуру.

Переключатель вентилятора

OFF — вентилятор выключен

1 — низкое число оборотов

2 — среднее число оборотов

3 — высокое число оборотов

4 — очень высокое число оборотов

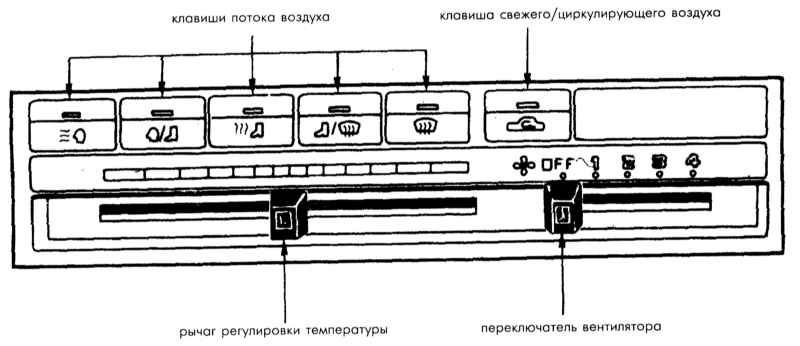

Тип В

Регулировка потока воздуха

С помощью клавиш потока воздуха можно регулировать воздушный поток на различных дефлекторах. Клавиши могут защелкиваться и освобождаться. В защелкнутой клавише загорается указатель.

Режим свежего/циркулирующего воздуха

Клавиша может быть установлена в режим свежего или циркулирующего воздуха.

Регулировка температуры

С помощью рычага температуры может быть установлена желаемая температура.

Переключатель вентилятора

OFF — вентилятор выключен

1 — низкое число оборотов

2 — среднее число оборотов

3 — высокое число оборотов

4 — очень высокое число оборотов

Тип А

Тип В

Регулятор отопителя

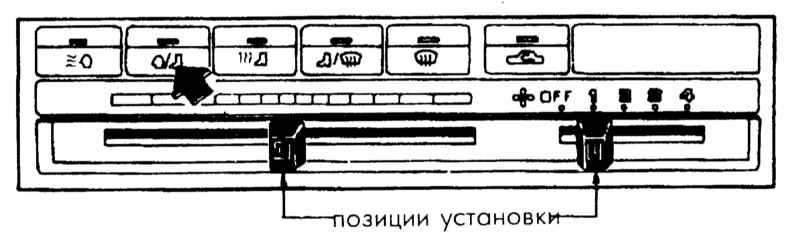

Выключение подачи свежего воздуха

1. Выключите вентилятор.

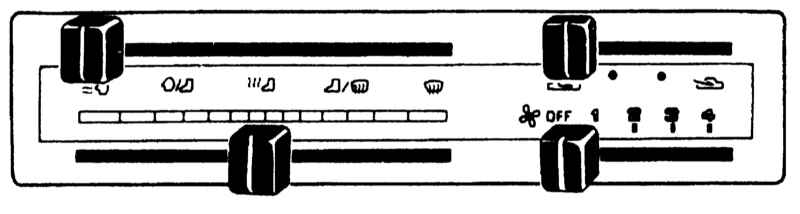

Тип А

Установите рычаг свежего/циркулирующего воздуха в позицию «».

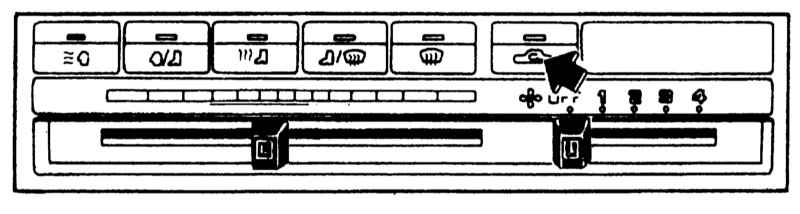

Тип В

Нажмите клавишу свежего/циркулирующего воздуха. Загорится индикатор.

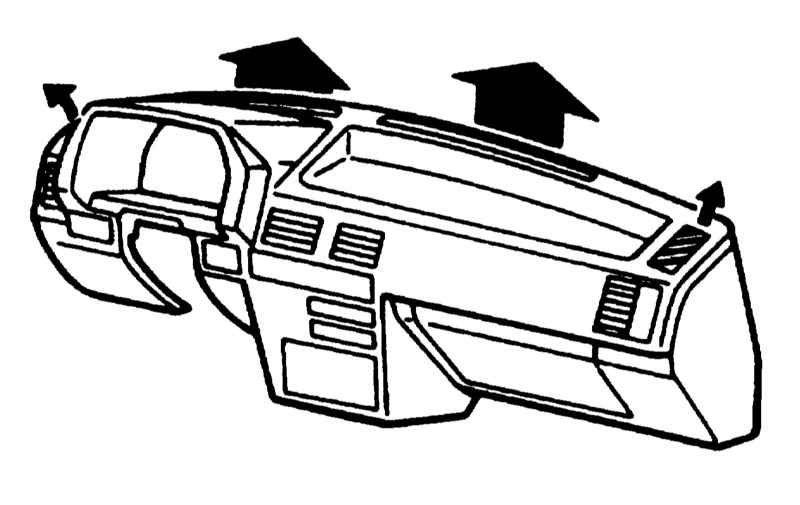

1. Закройте боковые дефлекторы вентиляции.

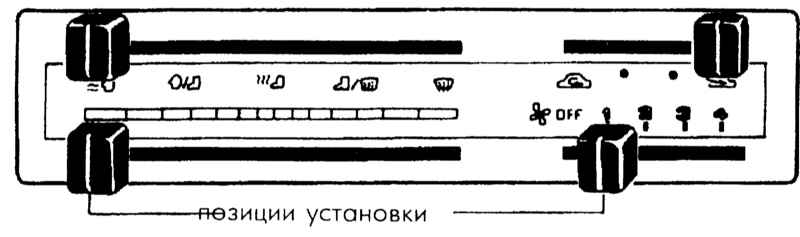

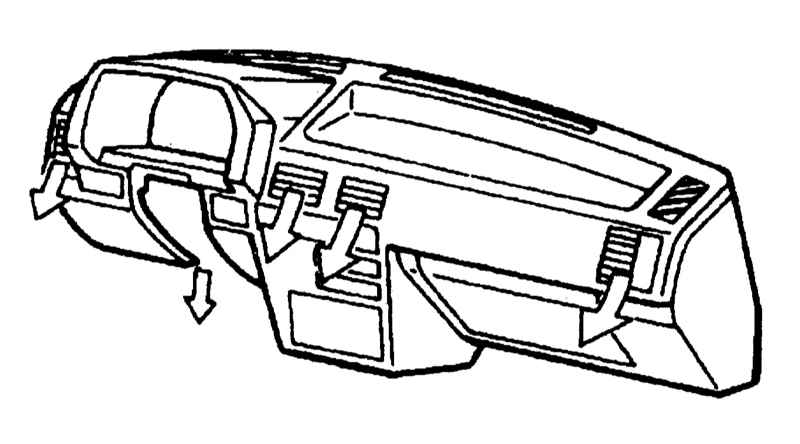

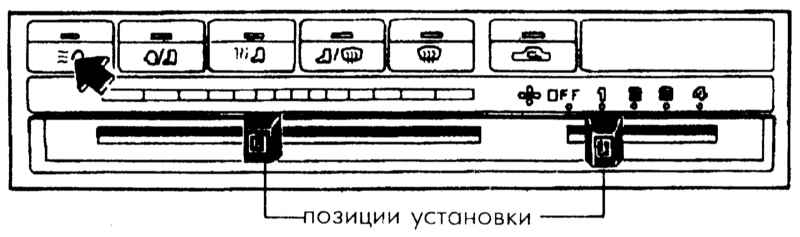

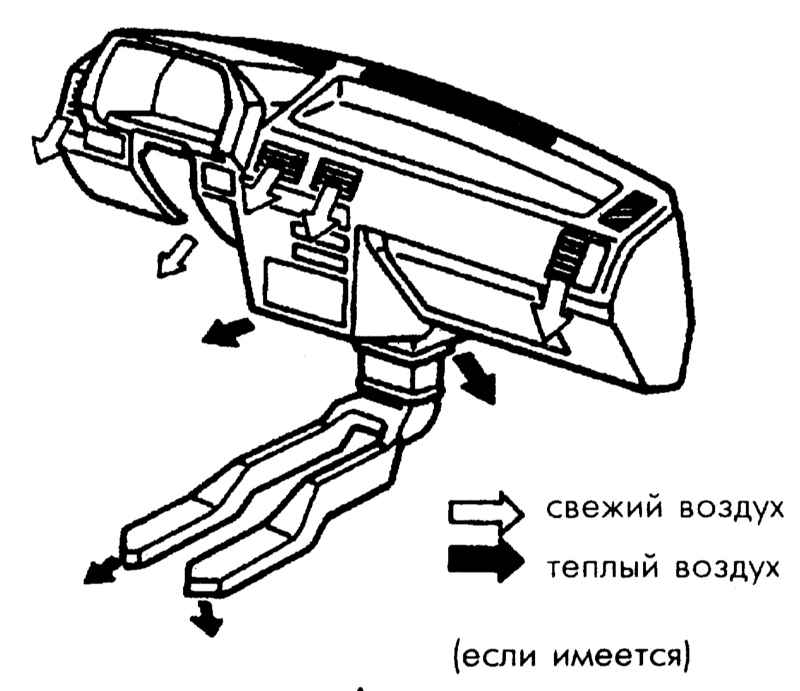

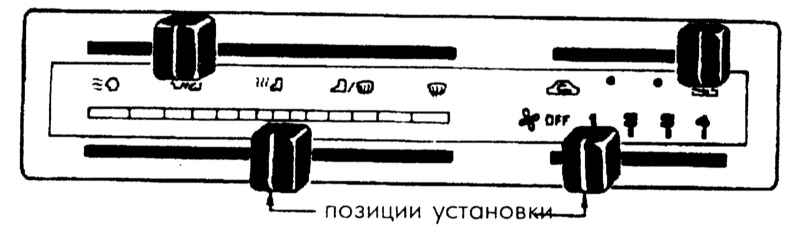

Вентиляция

Тип А

Тип В

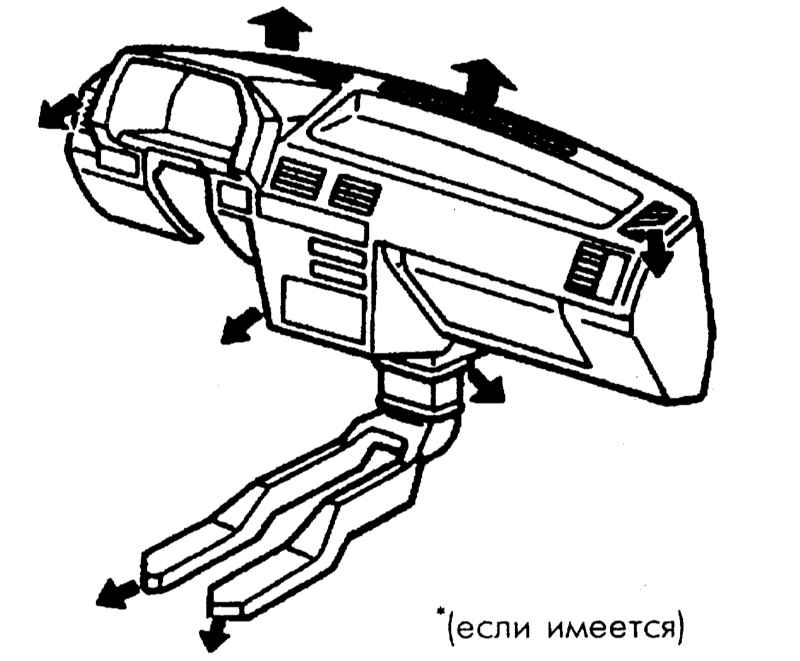

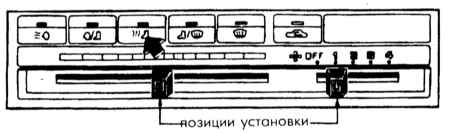

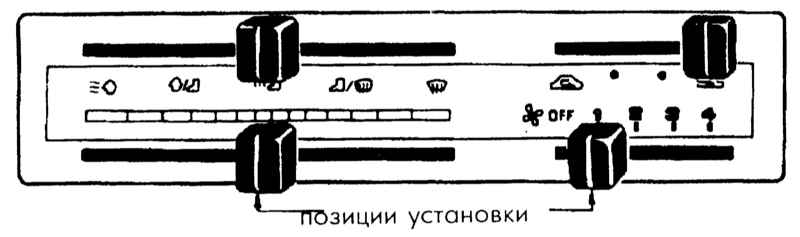

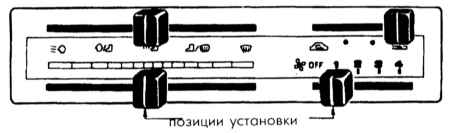

Вентиляция отсека для головы и для ног

Тип А

Тип В

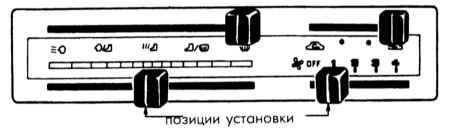

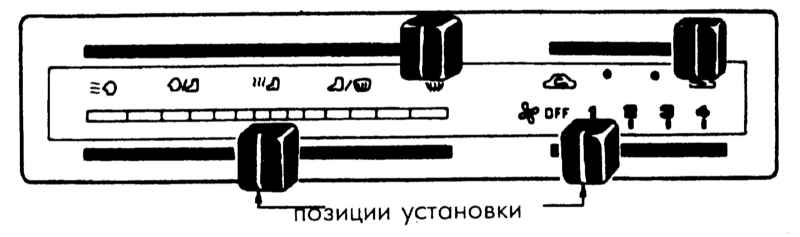

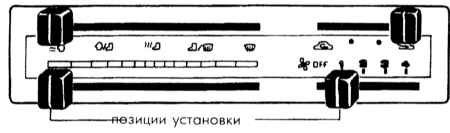

Отопление

Тип А

Тип В

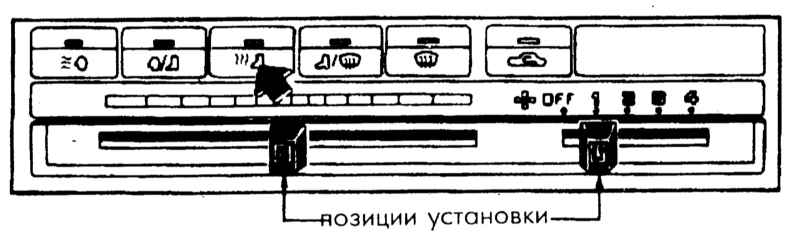

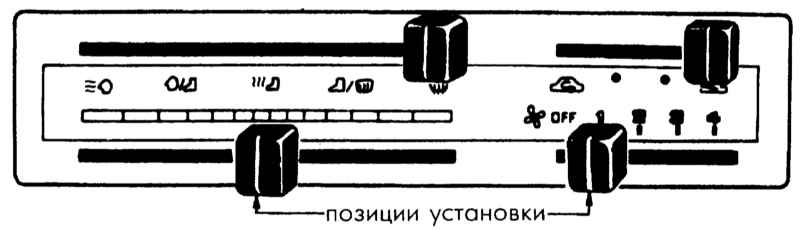

Отопление и размораживание

Тип А

Тип В

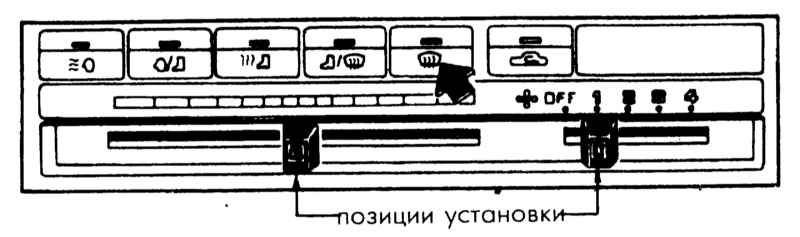

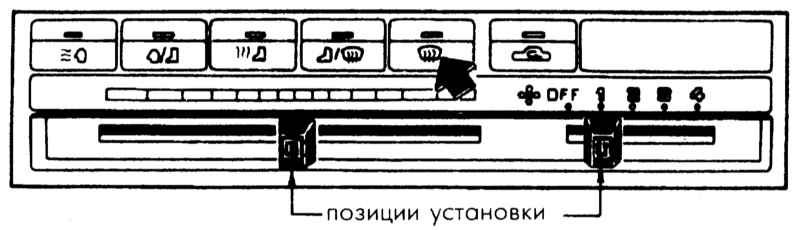

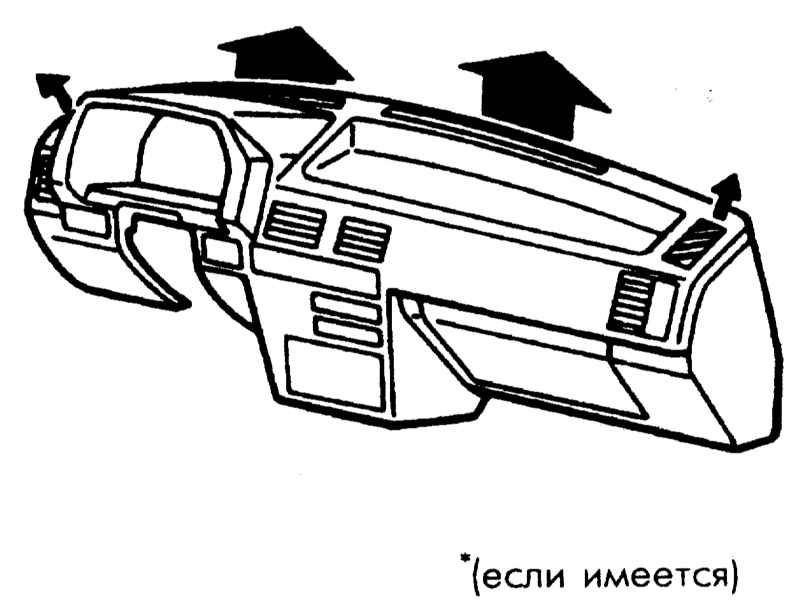

Размораживание лобового стекла

Тип А

Тип В
