13.5. Снятие и установка колодок заднего дискового тормоза Задние дисковые тормоза установлены на автомобилях с большой мощностью двигателя и/или ABS. Для ввинчивания поршня тормоза необходимо специальное приспособление. Если специального приспособления нет, можно изготовить нечто подобное или обратиться в мастерскую.
Снятие
Установка
|
При снятых тормозных колодках не нажимать педаль тормоза, иначе поршень будет выдавлен из корпуса. Если поршень случайно выдавлен, вставить его в мастерской MAZDA.
|
|
|
- Очистить направляющие поверхности и места посадки колодок в шахте корпуса подходящей мягкой металлической щеткой или протереть тряпкой со спиртом. Не применять содержащие минеральные масла растворители или инструменты с острыми краями.
- Перед установкой колодок следует проверить тормозной диск на наличие бороздок, ощупав его пальцами. Тормозные диски с бороздками следует заменить.
- Измерить толщину тормозного диска.
- Проверить на наличие трещин пыльник и защитные манжеты в суппорте. Поврежденный колпачок обязательно заменить, так как проникающая грязь быстро приведет к негерметичности суппорта. Для этого тормозной суппорт должен быть снят и разобран (выполняется в мастерской).
|

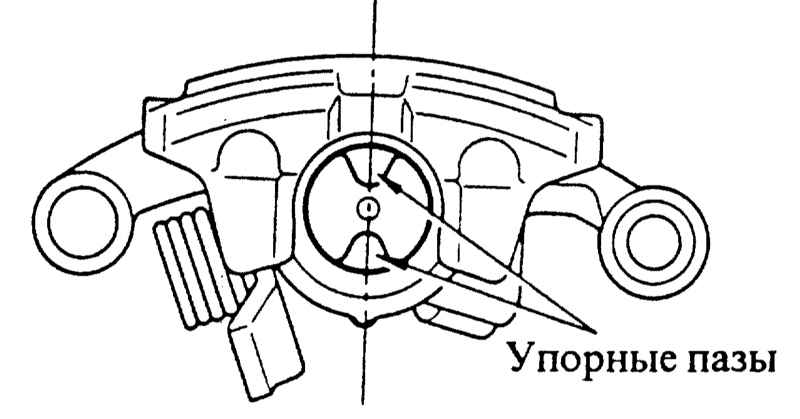

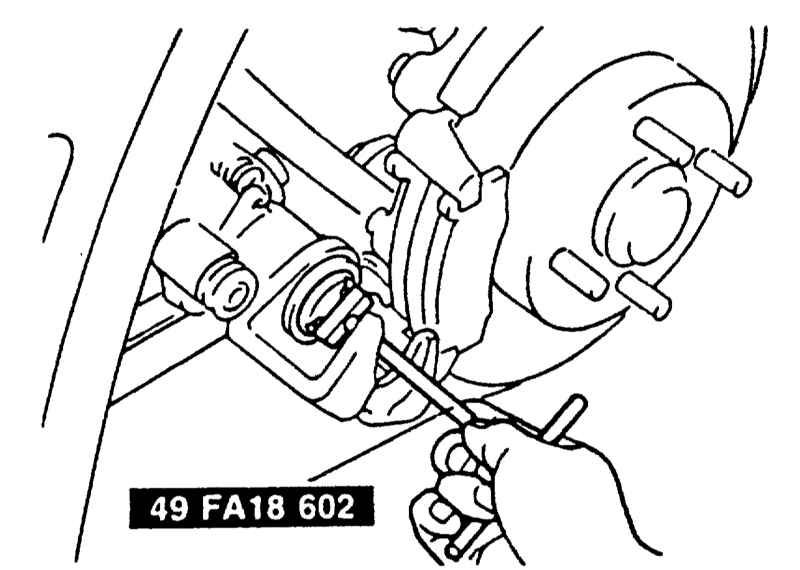

- Медленно ввернуть поршень вправо, по часовой стрелке, с помощью специального приспособления, до упора. Затем повернуть поршень так, чтобы пазы стояли прямо.
|
|
|
Поршень тормоза должен быть ввинчен. Если его просто вдвинуть, автоматически разрушится регулировка ручного тормоза в суппорте.
|
|

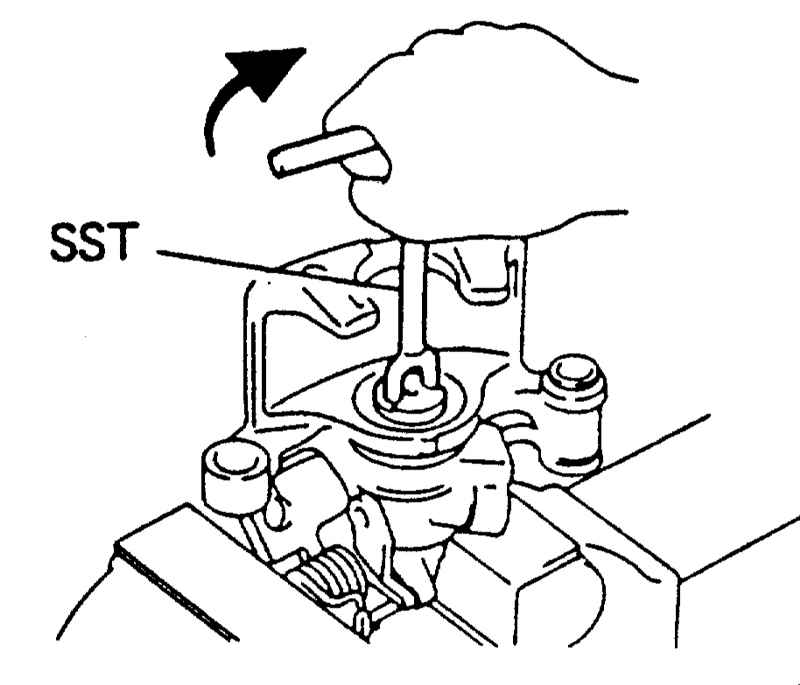

- Специальный инструмент для ввинчивания входит в упорные пазы, так что поршень можно поворачивать. Если специального приспособления нет, можно изготовить нечто подобное своими силами или обратиться в мастерскую.
|
|
|
При ввинчивании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок. Наблюдать за уровнем жидкости в бачке, возможно откачать часть жидкости отсосом. Для откачивания тормозной жидкости использовать отсос или пластиковую бутылку, которая предназначается только для тормозной жидкости. Не использовать питьевую посуду.
|
|
|
Тормозная жидкость ядовита и ни в коем случае не должна отсасываться ртом через шланг. После замены колодок не должна быть превышена отметка "МАХ" на расширительном бачке, так как жидкость при нагревании расширяется. Вытекающая жидкость стекает вниз на тормозной цилиндр, разрушает лак и вызывает коррозию.
|
- Следующий пункт выполнять необязательно: Для предотвращеня скрипа дисковых тормозов, покрыть обратную и боковые стороны основания тормозной колодки противоскрипной пастой (например Plastilube, Tunap VC 582/S, Chevron SRJ/2, Liqui Moly LM-36 или LM-508-ASC). При этом наносить смазку только на обратную сторону.
|
|
Паста ни в коем случае не должна попасть на тормозную накладку или на тормозной диск.
|
- При необходимости пасту сразу стереть и очистить место спиртом.

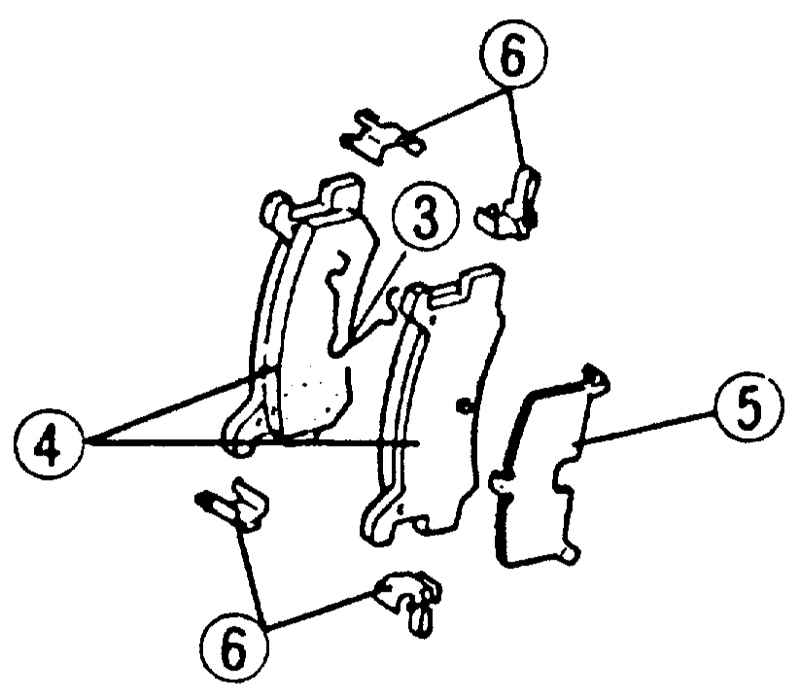

- Установить на тормозные колодки
новые пружины, см. иллюстрации в параграфе
Снятие.
|

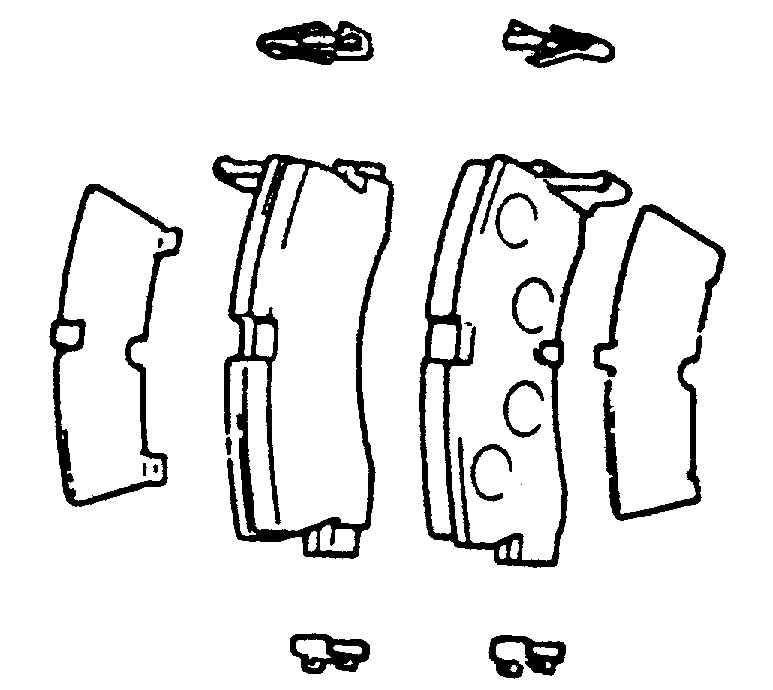

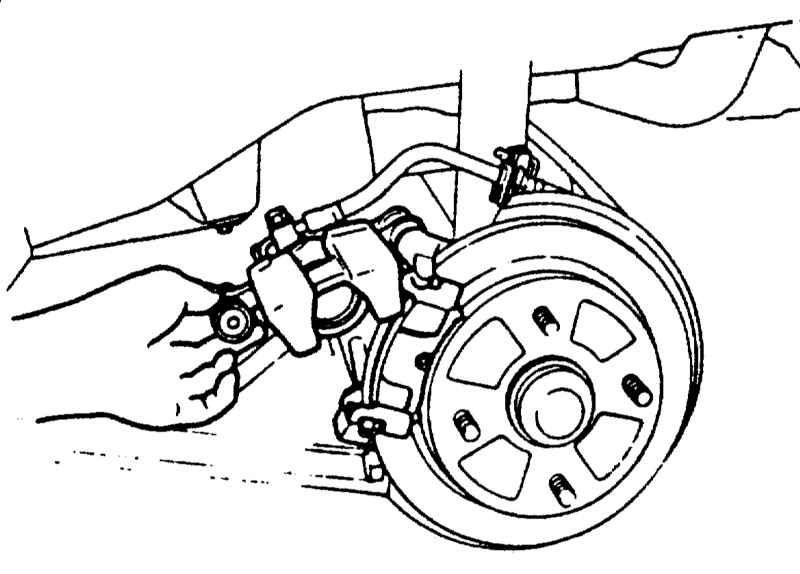

- Вставить обе тормозные колодки с противоскрипными пластинами и откинуть корпус поршня вниз. При этом выпуклость на внутренней тормозной колодке войдет в упорный паз поршня. При откидывании вниз следить, чтобы манжета не была повреждена.
|
|
-
Автомобили с 10/89 г. вып., кроме моделей "универсал": Вставить пружину -3- в отверстия тормозных колодок.
|
|

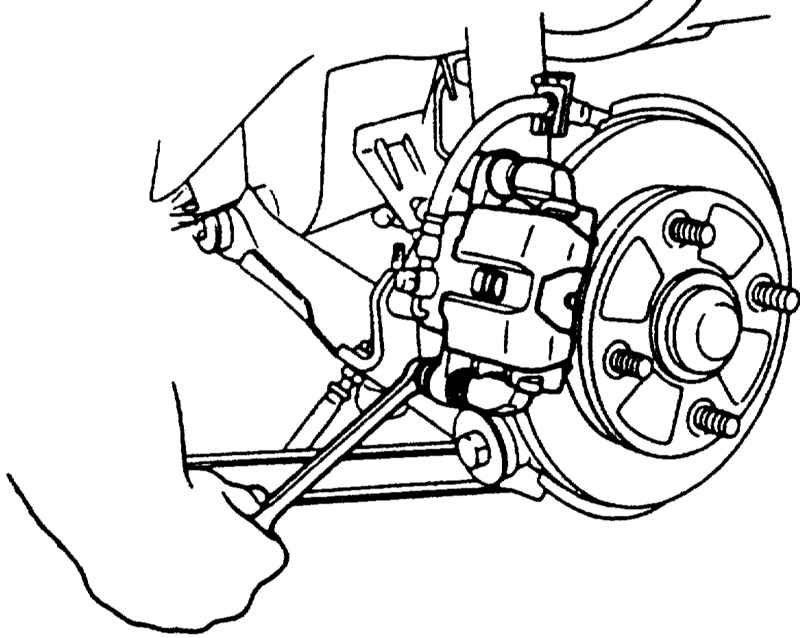

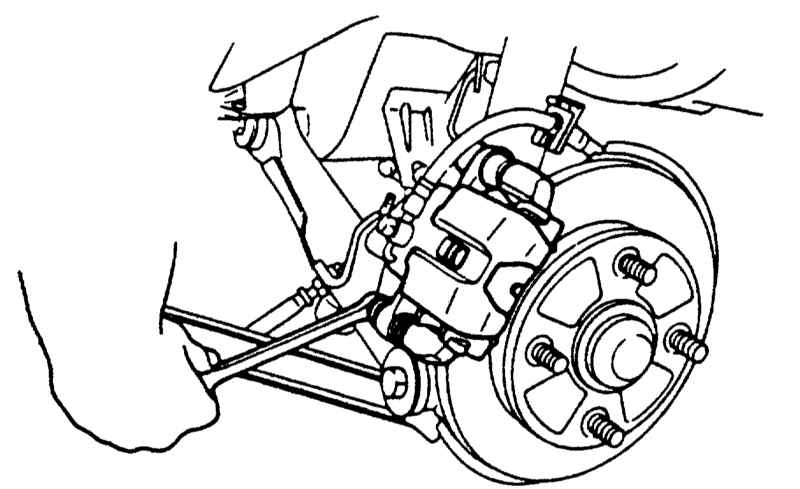

- Привинтить нижний, на автомобилях с 10/89 г. вып. верхний направляющий палец на держателе суппорта с усилием
20 Нм. Закрепить тормозной шланг в креплении на амортизационной стойке.
|
- Если были установлены, отвинтить гайки колеса. Привинтить колесо, учитывая при этом метку на ступице. Опустить автомобиль и затянуть гайки крест-накрест с усилием
100 Нм.
| Несколько раз выжать педаль тормоза, пока не почувствуется ощутимое сопротивление. За счет этого устанавливается регулировочное устройство стояночного тормоза.
|
- Проверить тормозную жидкость в компенсационном бачке, при необходимости долить до максимальной отметки.
- Отрегулировать ручной тормоз, см. Раздел
Регулировка ручного тормоза.
- Осторожно приработать новые колодки, для этого несколько раз снизить скорость автомобиля с 80 до 40 км/ч небольшим нажатием педали тормоза. В промежутках делать паузы для охлаждения тормозов.
| На первых 200 км не следует совершать полные торможения.
|
|
|
|
