6.2.5.1.6. Проверка выключателя сигналов торможения

Отсоедините отрицательный провод аккумуляторной батареи.

Отсоедините жгут разъема выключателя сигналов торможения.

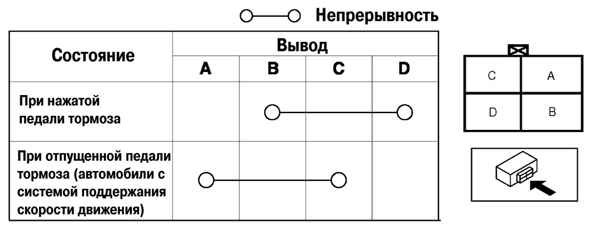

Рис. 6.18. Схема проверки выключателя сигналов торможения

Проверьте наличие электрической цепи между выводами разъема выключателя сигналов торможения (рис. 6.18).

Если это не так, замените выключатель сигналов торможения.
