6.2.5.1.2. Регулировка высоты положения педали тормоза

Ослабьте контргайку B и поверните болт до упора в педаль.

Ослабьте контргайку D и поверните стержень C для регулировки высоты.

Затяните болт с контргайкой B.

Момент затяжки: 9,8–14,7 Н·м.

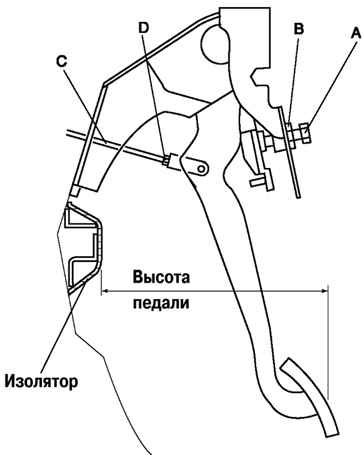

Рис. 6.15. Проверка высоты положения педали тормоза

После регулировки, проверьте зазор педали и работу сигнала торможения (рис. 6.15).
