6.2.5.1.5. Проверка зазора педаль-пол

Запустите двигатель и нажмите педаль тормоза с силой, равной 588 Н.

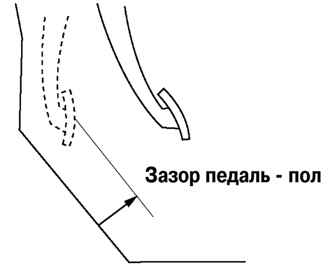

Рис. 6.17. Проверка зазора педаль-пол

Убедитесь в том, что расстояние от панели пола до центра опорной площадки педали соответствует норме при нажатой педали (рис. 6.17).

Если расстояние менее нормы, проверьте отсутствие воздуха в тормозной системе.

Величина зазора, минимум – 68 мм.
