2.1.1.16. Звездочка коленчатого вала

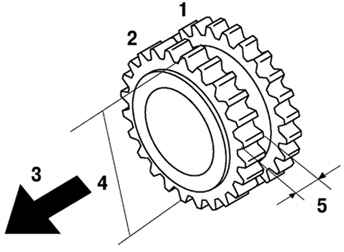

Рис. 2.24. Звездочка коленчатого вала: 1 – звездочка привода масляного насоса; 2 – звездочка привода механизма газораспределения; 3 – передняя часть двигателя; 4 – наружный диаметр; 5 – ширина зуба

Звездочка коленчатого вала изготовлена из высокопрочной хромистой стали. Рабочая поверхность зубьев закалена для повышения сопротивления истиранию во всех точках контакта с цепью. Звездочка коленчатого вала состоит из звездочки цепи привода, механизма газораспределения и звездочки привода масляного насоса, которые объединены в единый элемент. Используемая для установки звездочки шпоночная канавка отсутствует (рис. 2.24).
