2.1.1.15. Звездочка распределительного вала

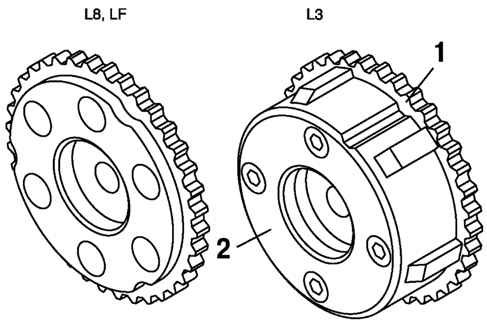

Рис. 2.23. Звездочка распределительного вала: 1 – звездочка распределительного вала; 2 – исполнительный механизм изменения фаз газораспределения

В конструкции используется звездочка распределительного вала из легированного сплава высокой жесткости, закаленная для повышения сопротивления истиранию в точке контакта с цепью привода механизма газораспределения. На двигателях моделей L3 звездочка распределительного вала впускных клапанов объединена с исполнительным механизмом системы изменения фаз газораспределения (рис. 2.23).
