2.1.1.12. Шатун и шатунный подшипник

Шатун и шатунный подшипник

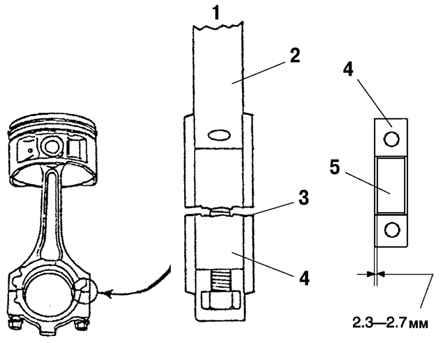

Рис. 2.18. Шатун и шатунный подшипник: 1 – расширение; 2 – шатун; 3 – поверхность разъема; 4 – крышка шатуна; 5 – подшипник шатуна


Шатун сделан из структурированного закаленного сплава для улучшения жесткости. Обычная установочная шпонка шатунного подшипника не используется. При монтаже подшипника измерьте положение подшипника и установите его так, чтобы он был расположен по центру шатуна и крышки шатунного подшипника. Нижняя головка и крышка шатуна при изготовлении сформированы как единый элемент, а затем разделены на шатун и крышку. Для совмещения шатуна и крышки используйте конфигурацию поверхности разъема. Шатунный болт имеет момент затяжки в зоне пластичности, затяжка осуществляется в два приема. Верхний вкладыш шатунного подшипника сделан из алюминиевого сплава (рис. 2.18).

ПРИМЕЧАНИЕ
Существует три типа вкладышей шатунных подшипников в зависимости от требуемого зазора.


Контур ремня привода вспомогательных агрегатов

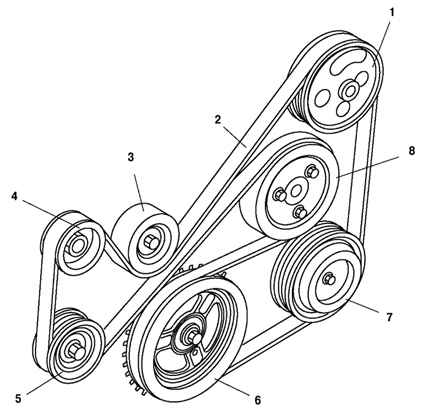

Рис. 2.19. Контур ремня привода вспомогательных агрегатов: 1 – шкив насоса гидроусилителя; 2 – приводной ремень; 3 – натяжной шкив; 4 – шкив генератора; 5 – автоматический натяжитель; 6 – шкив коленчатого вала; 7 – шкив компрессора системы кондиционирования воздуха; 8 – шкив насоса охлаждающей жидкости


В системе привода вспомогательных агрегатов используется один поликлиновый приводной ремень. Это сокращает длину двигателя и облегчает обслуживание контура. Для натяжения ремня используется автоматический натяжитель с цилиндрической пружиной. Шкив натяжителя автоматически поддерживает натяжение приводного ремня (2.19).
