2.1.1.14. Распределительный вал

Блок обнаружения или датчик положения распредвала (CMP), который объединен с распредвалом, расположен в распредвале впускных клапанов на двигателях моделей L8 и LF.

Блок обнаружения (триггер) датчика положения распредвала (CMP) расположен в распредвале привода впускных клапанов на двигателях модели L3 (с механизмом изменения фаз газораспределения).

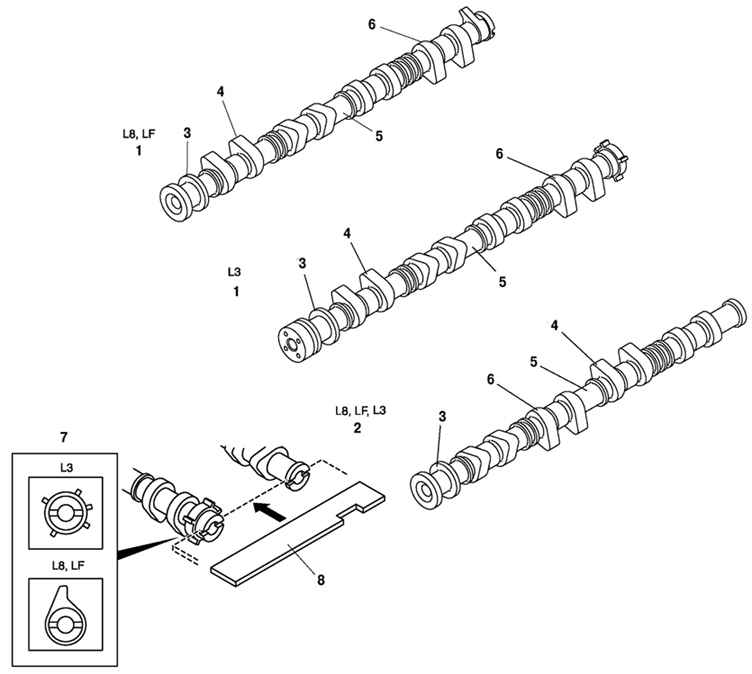

Рис. 2.22. Рапредвалы двигателей автомобиля Mazda 3: 1 – распредвал привода впускных клапанов; 2 – распредвал привода выпускных клапанов; 3 – упор; 4 – рабочий выступ кулачка; 5 – опорная шейка распредвала; 6 – нижняя часть кулачка; 7 – выступы для датчиков положения распредвала; 8 – специальное приспособление

Паз синхронизации ВМТ первого цилиндра расположен в задней части распредвалов привода впускных и выпускных клапанов (рис. 2.22).
