13.10. Снятие и установка комбинации приборов

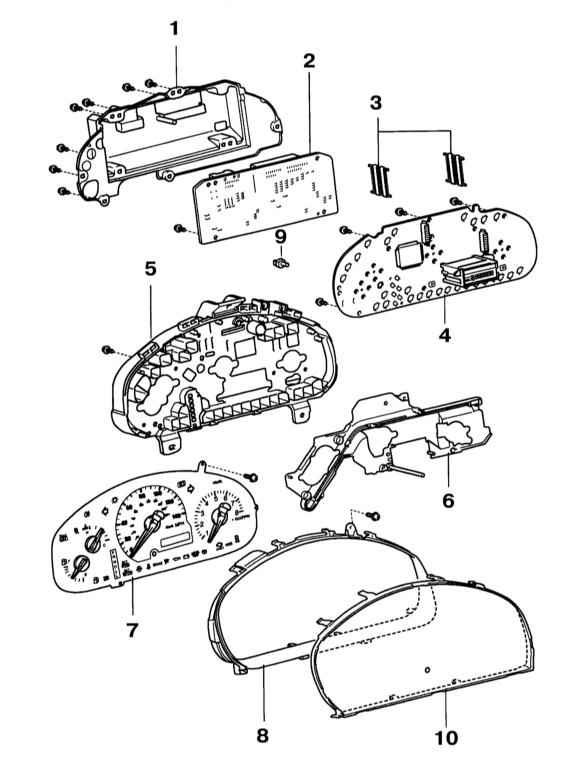

Компоненты сборки комбинации приборов


1 — Задняя крышка 2 — ECU К/В и комбинации приборов 3 — Контакты 4 — Плата 5 — Корпус	6 — Пластина 7 — Сборка спидометра 8 — Передняя вставка 9 — Лампа 10 — Защитное стекло

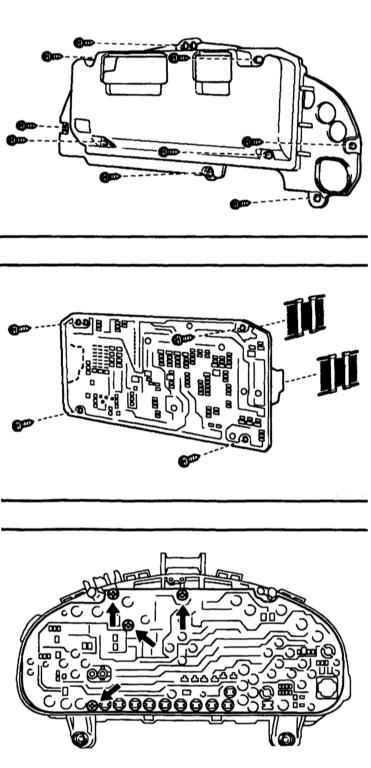

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните 9 винтов и снимите заднюю крышку комбинации приборов.
Выверните 4 болта, снимите ECU и 2 комплекта контактов.
Выверните 4 винта, разъедините 6 разъёмов и снимите печатную плату с корпуса.

Снимите переднюю вставку и защитное стекло.
Выверните винт и снимите пластину.
Выверните 2 винта и снимите сборку спидометра.
Установка производится в обратном порядке.
