13.3.3. Сиденья - общая информация, проверка состояния, снятие и установка компонентов

Конструкция и детали установки компонентов ремней безопасности показаны в Разделе Конструкция и детали установки компонентов ремней безопасности, снятие сработавших аварийных натяжителей.

Общая информация

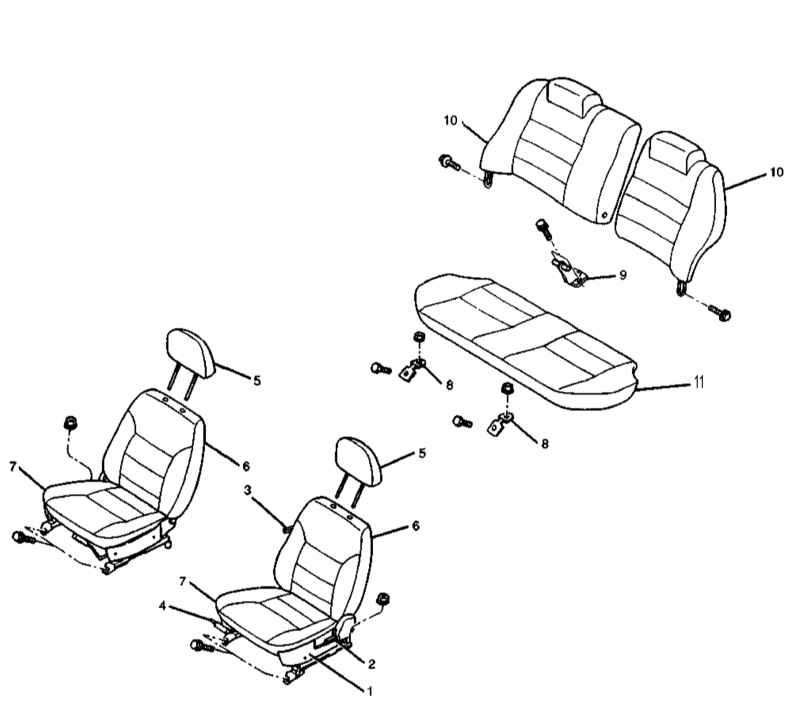

Конструкция и детали установки сидений

1 — Боковая крышка основания 2 — Рычаг регулировки наклона спинки 3 — Рычаг регулировки конфигурации поясничного упора спинки 4 — Рычаг отпускания механизма фиксации салазок	5 — Подголовники 6, 10 — Спинки 7, 11 — Подушки 8 — Петельные сборки 9 — Фиксатор

Передние сиденья

Передние сиденья установлены отдельно и регулируются в индивидуальном порядке. Салазки каждого сиденья крепятся к направляющим рам, прикрепленных к полу автомобиля посредством трех болтов и одной гайки каждая. Рычаги привода отпускания механизмов фиксации салазок выведены под передние края подушек и позволяют осуществлять регулировку положения сидений в продольном направлении. Еще по одному регулировочному рычагу выведено на наружные края сборок сидений, - оттягивание рукоятки рычага вверх приводит к отпусканию фиксатора спинки и позволяет регулировать наклон последней путем ее принудительного отжимания вниз (при отпускании спинки она автоматически переводится в крайнее переднее положение под воздействием специальной пружины). Справа на спинке водительского сиденья помещается также рычаг регулировки конфигурации поясничного упора.

Заднее сиденье

Заднее сиденье со сплошной подушкой может быть оборудовано как цельной, так и разделенной на две индивидуальных секции спинкой. Спинки оснащены встроенными подголовниками. Подушка имеет петельное крепление к полу, что позволяет откидывать сборку сиденья вперед с переводом ее в вертикальное положение, - спинку(и) следует предварительно опустить вперед. Крепление сборки и к полу осуществляется посредством двух болтов, двух гаек и одного заднего фиксатора. Фиксация спинки(ок) в вертикальном положении обеспечивается двумя вмонтированными в стенки багажного отделения крюками.

Проверка

Снятие и установка компонентов

Спинки передних сидений

ПОРЯДОК ВЫПОЛНЕНИЯ

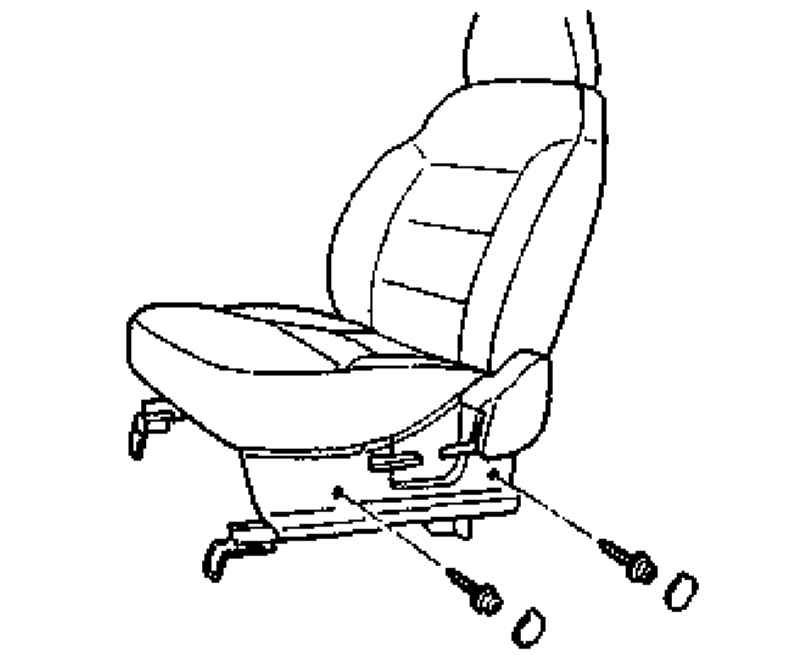

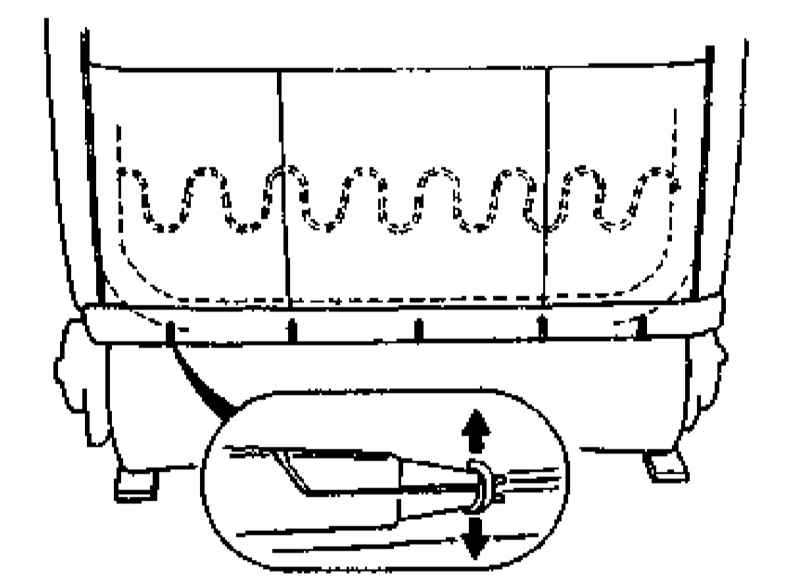

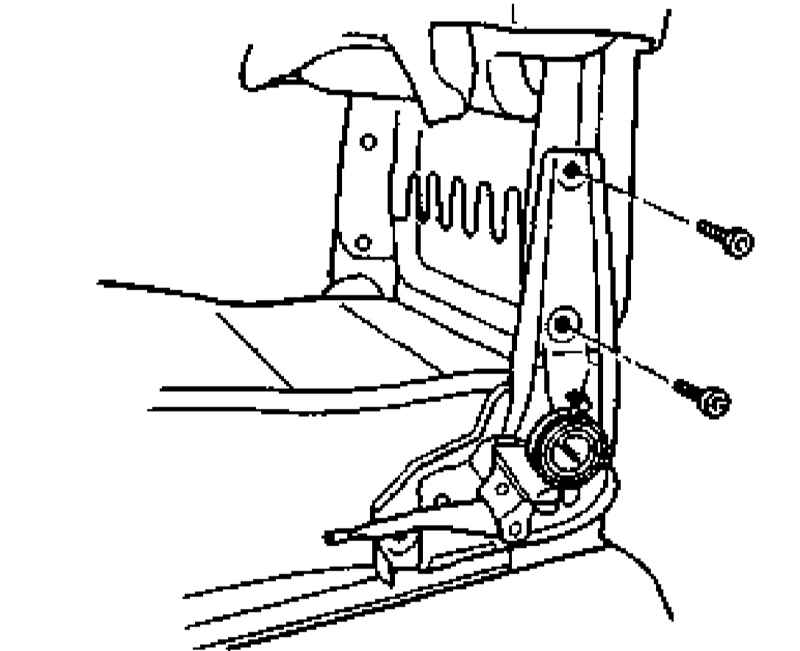

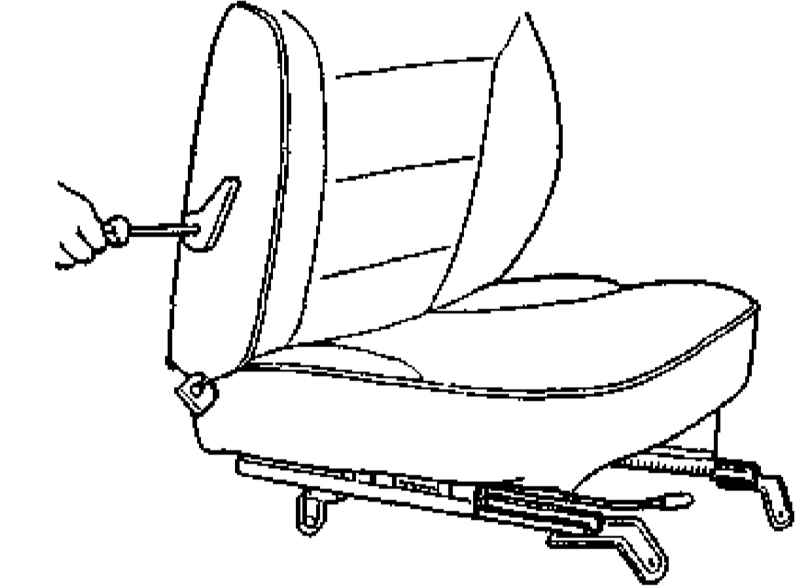

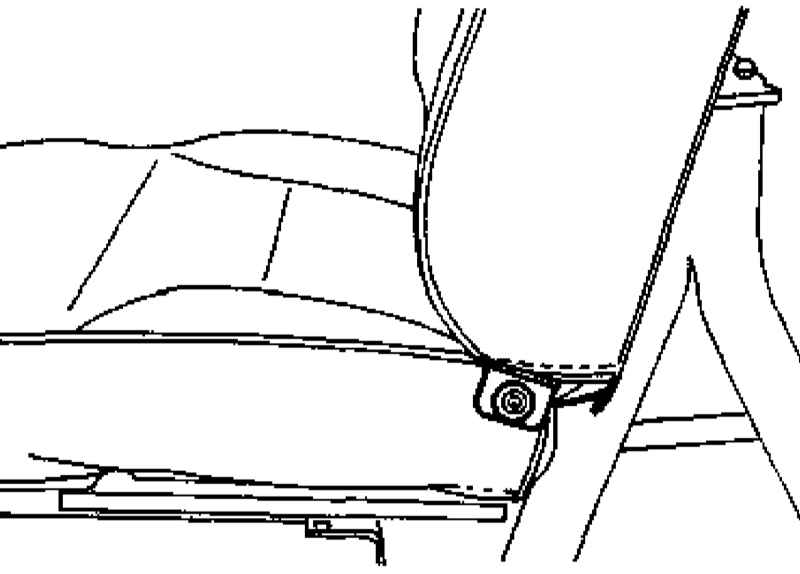

Снимите рукоятку рычага отпускания механизма фиксации спинки. Демонтируйте декоративные заглушки, выверните крепежные болты и снимите боковую крышку основания сборки сиденья. На водительском сиденье выверните крепежный винт и снимите рычаг регулировки конфигурации поясничного упора спинки. Снимите кольцевые фиксаторы крепления обивки спинки сиденья. Выверните петельный болт крепления спинки. С целью обеспечения доступа к крепежу поворотного кулака спинки задерите вверх обивку последней. Выверните крепежные болты, снимите поворотный кулак и отделите спинку от подушки. Установка производится в обратном порядке, - проследите за соблюдением требований Спецификаций Кузов к усилиям затягивания резьбового крепежа.

Сборка заднего сиденья
