13.2.11. Конструкция привода дверных замков

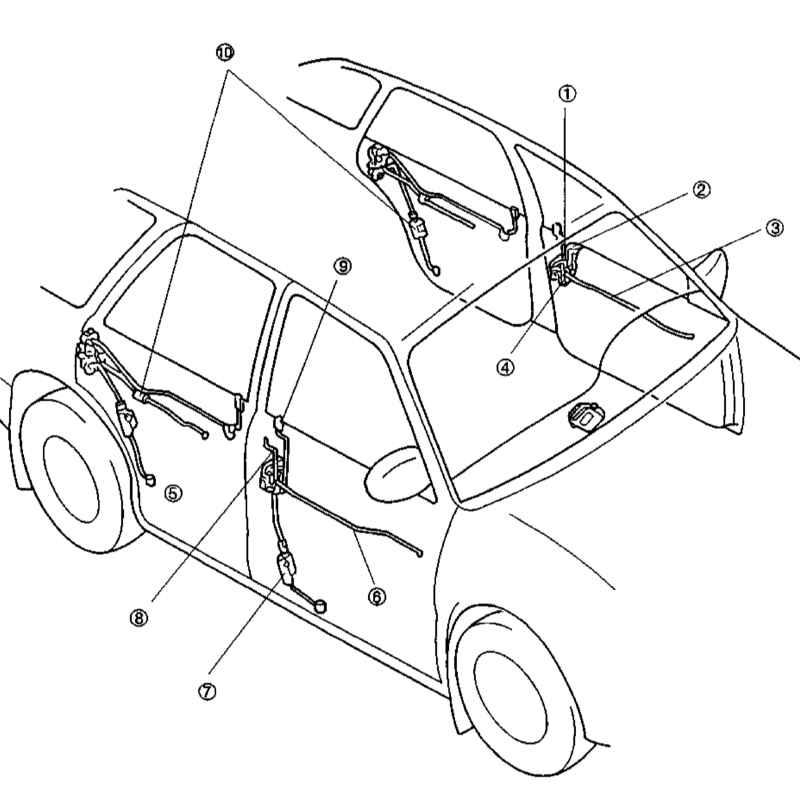

Конструкция привода дверных замков


1, 9 — Приводные штоки замковых цилиндров 2, 8 — Приводные штоки наружных ручек 3, 6 — Приводные штоки внутренних ручек	4 — Выключатель замка 5 — Таймер 7, 10 — Активаторы
