4.3.5. Проверка технического состояния деталей передней подвески на автомобилеВсе проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).
Обязательно проверьте состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.
Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.
Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески. Проверьте состояние (осадку) верхних опор телескопических стоек подвески.
Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.
|

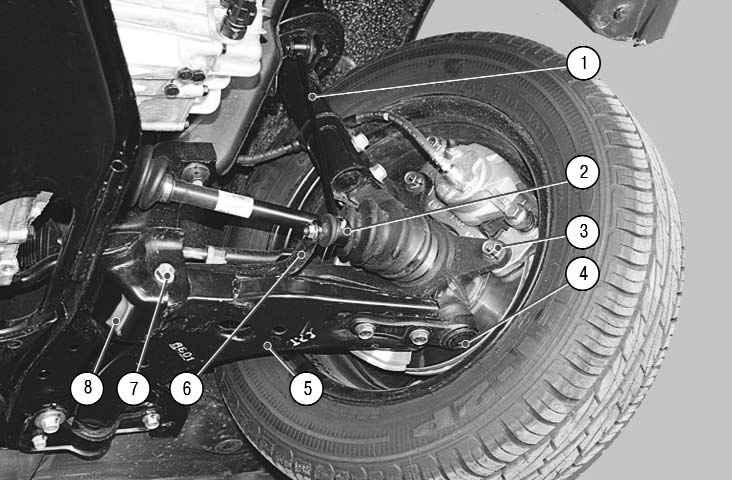

Рис. 4.3. Расположение элементов передней подвески на автомобиле: 1 – телескопическая стойка передней подвески; 2 – стойка стабилизатора поперечной устойчивости; 3 – поворотный кулак; 4 – шаровая опора; 5 – рычаг передней подвески; 6 –штанга стабилизатора поперечной устойчивости; 7 – болт переднего крепления рычага подвески; 8 – поперечина передней подвески
|
Расположение проверяемых элементов передней подвески показано на рис. 4.3.
На резиновых деталях подвески не допускаются:
– признаки старения резины;
– механические повреждения.
На резинометаллических шарнирах не допускаются:
– признаки старения, трещины, одностороннее выпучивание резинового массива;
– отрыв резинового массива от арматуры.
Неисправные детали замените.
ПРЕДУПРЕЖДЕНИЕ
Особое внимание обратите на механические повреждения (деформацию, трещины и пр.) элементов подвески, особенно рычагов и поперечины.
|
|

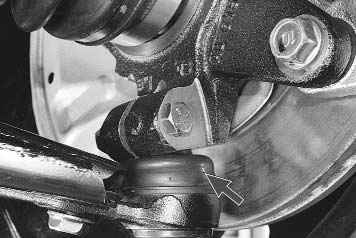

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.
|
2. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если обнаружены люфты шаровых пальцев, замените шаровые опоры.
|
ПОЛЕЗНЫЙ СОВЕТ
При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и шаровых опорах. Попросите помощника нажать на педаль тормоза: если в этом случае ощутите люфт, неисправны шаровые опоры.
|
|
|

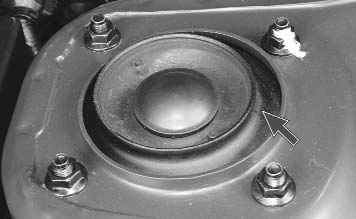

3. Осмотрите верхние опоры телескопических стоек. В случае сильной деформации, местного выпучивания и отрыва от арматуры резинового массива опоры замените опору в сборе.
|

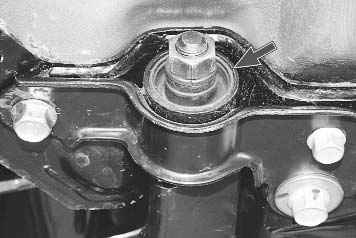

4. Проверьте втулки...
|
|

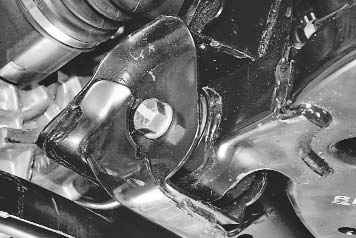

5. ...и сайлентблоки в местах крепления рычага передней подвески к поперечине.
|

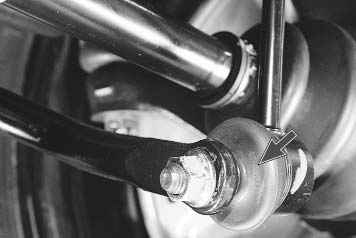

6. Проверьте состояние защитных чехлов шаровых пальцев стоек стабилизатора поперечной устойчивости. Если чехлы повреждены, замените стойки.
|
|
|
7. Проверьте наличие люфтов в местах крепления стоек стабилизатора поперечной устойчивости к штанге стабилизатора...
|

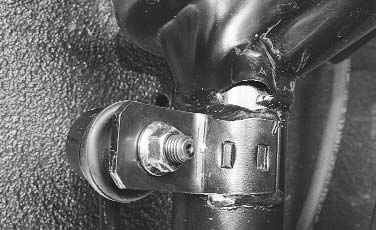

8. ...и кронштейнам телескопических стоек. Если есть люфты шаровых пальцев, замените стойки.
|
|

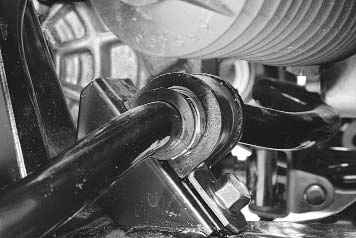

9. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к подрамнику.
|
10. Проверьте состояние защитного чехла телескопической стойки.
|
|
