4.3.2. Очистка системы вентиляции картера

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. чтобы избежать этого, периодически очищайте и промывайте систему.

ПОЛЕЗНЫЙ СОВЕТ Очищайте систему вентиляции картера перед каждой заменой масла.

Вам потребуются: ключ «на 16», пассатижи.

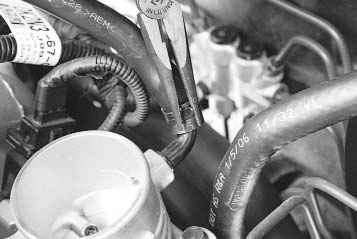

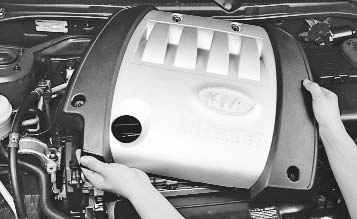

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).	2. Сожмите усики хомута крепления шланга большой ветви системы вентиляции картера к штуцеру дроссельного узла, сдвиньте хомут по шлангу (на фото воздухоподводящий патрубок снят для наглядности)...

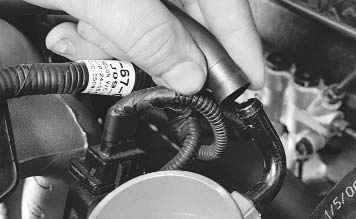

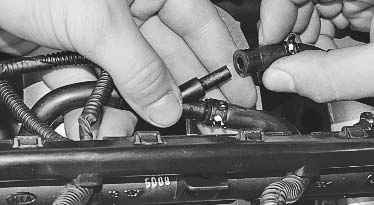

3. ...и отсоедините его от штуцера.	4. Аналогичным способом отсоедините от штуцера тройника шланг малой ветви вентиляции картера двигателя.

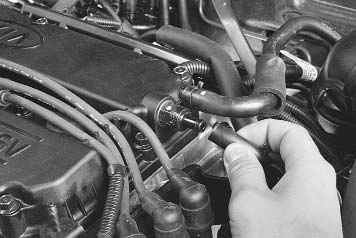

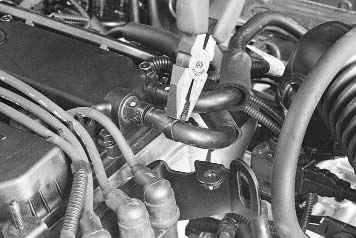

5. Сожмите усики хомута крепления шланга малой ветви системы вентиляции картера к штуцеру обратного клапана, сдвиньте хомут по шлангу...	6. ...и отсоедините шланг от штуцера.

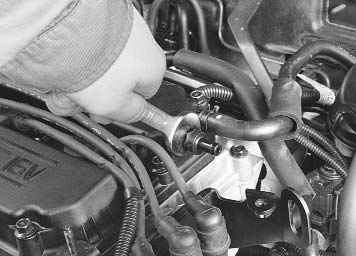

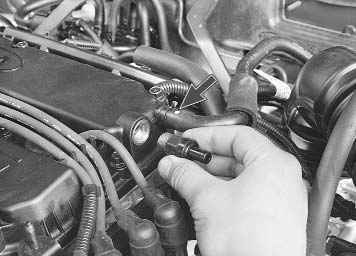

7. Ослабьте затяжку обратного клапана...	8. ...и выверните клапан из отверстия в крышке головки блока цилиндров. Сожмите усики хомута крепления шланга большой ветви системы вентиляции картера к штуцеру крышки головки блока цилиндров (на фото показан стрелкой) и отсоедините шланг от штуцера.

9. Промойте шланги и обратный клапан бензином или керосином, продуйте сжатым воздухом и просушите. Прочистите отверстия штуцеров для подсоединения шлангов.

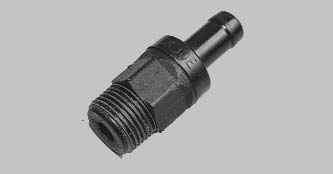

ПРИМЕЧАНИЕ Обратный клапан системы вентиляции картера должен продуваться сжатым воздухом только в одном направлении – от штуцера большего диаметра к штуцеру меньшего диаметра. Если клапан продувается в обоих направлениях или даже после промывки не продувается совсем, замените клапан в сборе, так как он неразборный.

10. Установите шланги и клапан системы в порядке, обратном снятию.
