4.3.3. Регулировка натяжения ремня привода газораспределительного механизма

Регулярно проверяйте степень натяжения ремня привода газораспределительного механизма и при необходимости регулируйте его натяжение. При ослабленном ремне быстро изнашиваются его зубья, кроме этого возможно перескакивание ремня на зубчатых шкивах коленчатого и распределительного валов, что приводит к нарушению установки фаз газораспределения и потере мощности двигателя.

Вам потребуются: торцовые головки «на 10», «на 12», «на 19», ключ «на 12», пассатижи.

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

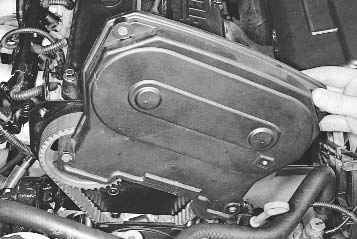

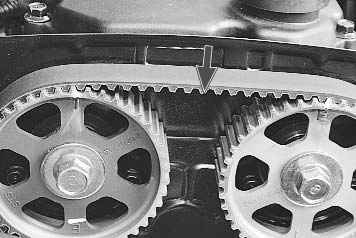

2. Снимите верхнюю крышку ремня привода газораспределительного механизма (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).	3. Проверьте натяжение ремня привода газораспределительного механизма нажатием пальца с усилием 10 кгс на середину ветви зубчатого ремня между шкивами распределительных валов и измерьте прогиб зубчатого ремня – ремень должен прогнуться на 9–11 мм.

4. Для регулировки натяжения ремня снимите со шкива коленчатого вала двигателя ремень привода насоса гидроусилителя рулевого управления и компрессора системы кондиционирования (см. «Замена ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера») и ремень привода генератора и водяного насоса (см. «Замена ремня привода генератора и водяного насоса»).

5. Снимите шкив водяного насоса (см. «Замена водяного насоса»).

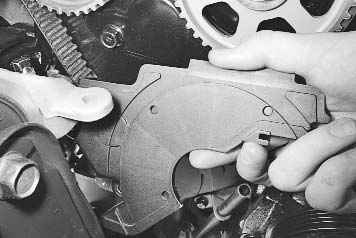

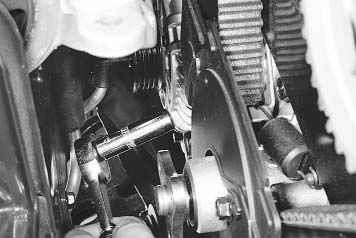

6. Выверните болт крепления нижней крышки ремня привода газораспределительного механизма...	7. ...и снимите крышку.

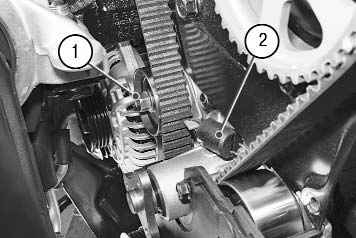

8. Ослабьте болт 1 крепления оси натяжного ролика и проверните коленчатый вал двигателя на два оборота – под действием пружины 2 ролик займет рабочее положение и ремень натянется.

9. Затяните болт крепления оси натяжного ролика.

10. Установите все ранее снятые детали и узлы в последовательности, обратной снятию.

11. Отрегулируйте натяжение ремня привода насоса гидроусилителя и компрессора системы кондиционирования (см. «Проверка и регулировка натяжения ремня привода компрессора кондиционера и насоса гидроусилителя рулевого управления») и ремня привода генератора и водяного насоса (см. «Проверка и регулировка натяжения ремня привода генератора и водяного насоса»).
