4.3.17. Проверка и регулировка натяжения ремня привода генератора и водяного насосаПри недостаточном натяжении ремня появляется посторонний шум, ремень быстро изнашивается.
Чрезмерное натяжение ремня приводит к повреждению подшипника водяного насоса или генератора.
Вам потребуются: ключи «на 12», «на 14».
|
|
|

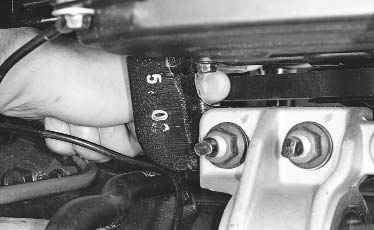

1. Проверьте натяжение ремня нажатием пальца на середину ветви между шкивами генератора и водяного насоса. При нажатии с усилием 98 Н (9,8 кгс) прогиб ремня должен составлять 8–10 мм.
|
|
ПОЛЕЗНЫЙ СОВЕТ
Для проверки натяжения ремня можно использовать весы-безмен, оттягивая крючком ветвь ремня.
|
|
|
|
|

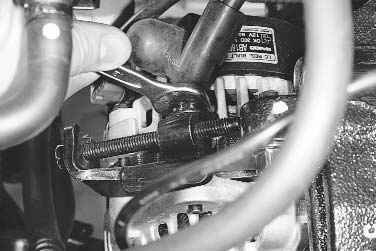

2. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке...
|

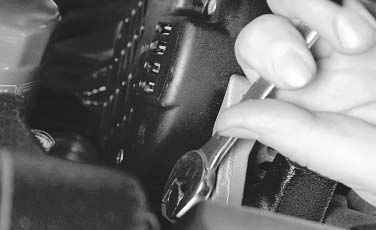

3. ...и болт крепления генератора к кронштейну двигателя.
|
|
|
|

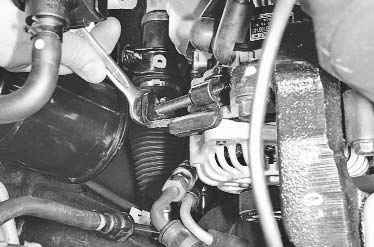

4. Вворачивая или выворачивая регулировочный болт, отрегулируйте натяжение ремня.
|
|
ПРИМЕЧАНИЕ
Для увеличения натяжения ремня перемещайте генератор от блока цилиндров двигателя, для уменьшения – к блоку.
|
|
