4.3.11. Проверка и регулировка положения педали тормоза

Правильность положения педали тормоза в свободном состоянии и при нажатии ее до упора служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, большем нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключ «на 17», пассатижи.

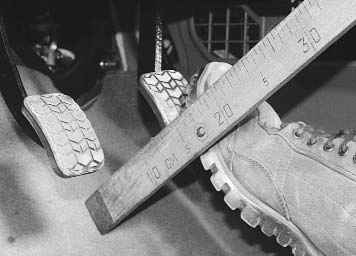

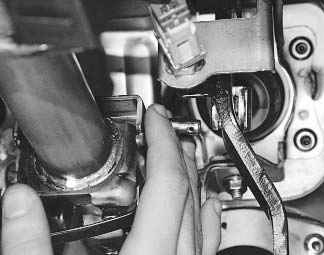

1. Измерьте расстояние от накладки площадки педали до пола, не нажимая на педаль. Это расстояние должно быть 218–228 мм.	2. Если расстояние от накладки площадки педали до пола не соответствует указанному размеру, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов. Отсоедините вилку толкателя от педали тормоза (см. «Замена вакуумного усилителя»).

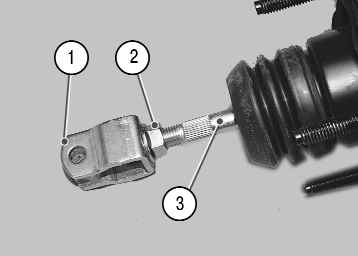

3. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.



ПРИМЕЧАНИЕ Для наглядности работа показана на снятом вакуумном усилителе. Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля. Однако при достаточном навыке регулировку можно выполнить и непосредственно на автомобиле.

4. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке свободный ход, он должен составлять 3–8 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами: – повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, который может быть следствием износа пальца вилки и отверстий в вилке и педали; – неправильно отрегулировано расстояние от площадки педали до пола в свободном состоянии (см. п. 1); – неправильно установлен выключатель стоп-сигнала (см. «Замена и регулировка выключателя стоп-сигнала»).

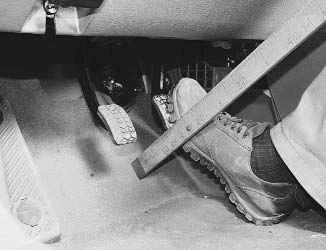

5. Нажмите на педаль тормоза до упора и измерьте расстояние от площадки педали до пола. Это расстояние должно быть не меньше 70 мм. Меньшее расстояние при нажатой до упора педали при правильном расстоянии в свободном положении указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки.

ПРЕДУПРЕЖДЕНИЕ Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или неисправность главного тормозного цилиндра. Такие неисправности очень опасны – немедленно найдите и устраните место утечки или замените главный тормозной цилиндр!
