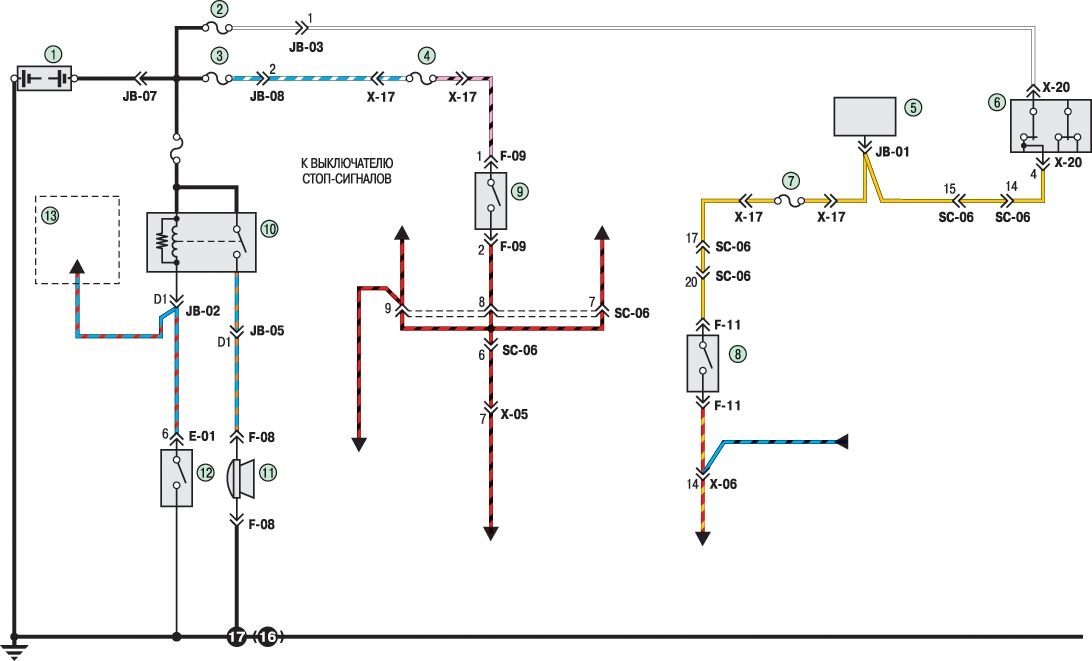

18.9. Схема 9. Соединения звукового сигнала, стоп-сигнала и света заднего хода

1 - аккумуляторная батарея; 2 - плавкая вставка IG1 (20 А); 3 - плавкая вставка BTN (30 А); 4 - предохранитель STOP (15 А); 5 - соединительный блок; 6 - выключатель (замок) зажигания; 7 - предохранитель METER (10 А); 8 - выключатель света заднего хода; 9 - выключатель стоп-сигналов; 10 - реле звукового сигнала; 11 - звуковой сигнал; 12 - выключатель звукового сигнала; 13 - блок иммобилизатора
