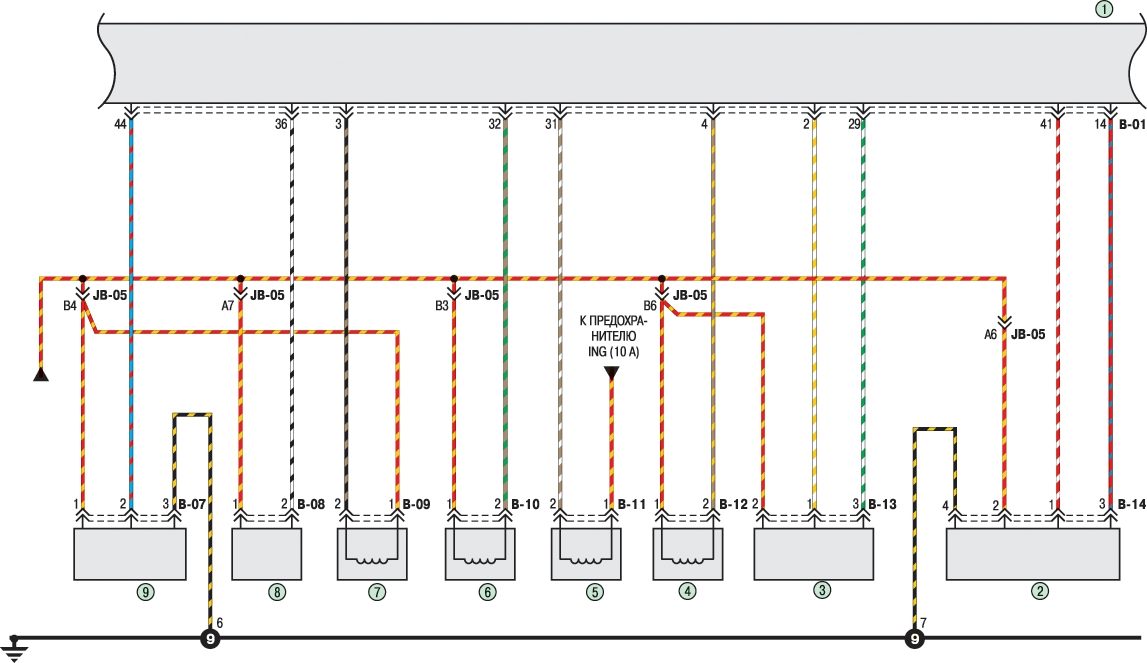

18.21. Схема 18в. Соединения системы управления двигателем

1 - электронный блок управления двигателем; 2 - датчик положения педали акселератора (для автомобилей, оснащенных автоматической коробкой передач); 3 - датчик скорости автомобиля; 4 - топливная форсунка 4-го цилиндра двигателя; 5 - топливная форсунка 3-го цилиндра двигателя; 6 - топливная форсунка 2-го цилиндра двигателя; 7 - топливная форсунка 1-го цилиндра двигателя; 8 - электромагнитный клапан продувки адсорбера; 9 - датчик положения распределительного вала
