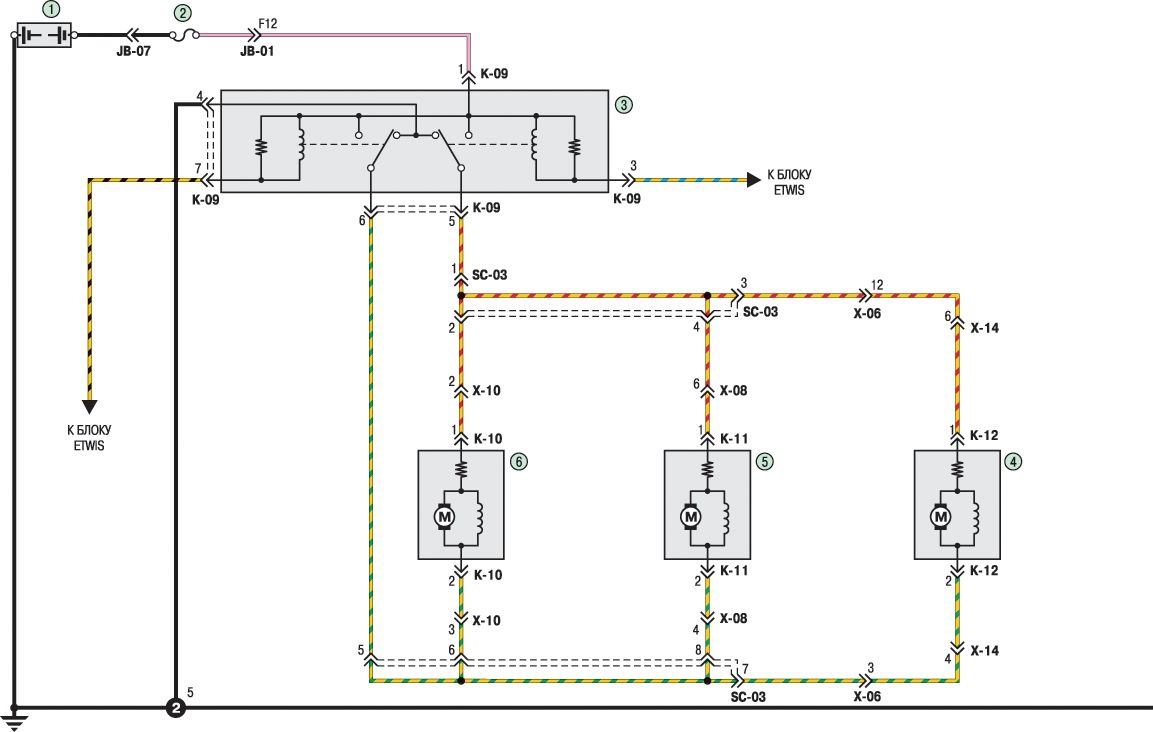

18.28. Схема 22. Соединения системы центральной блокировки замков дверей

1 - аккумуляторная батарея; 2 - предохранитель D/L (25 А); 3 - силовое реле системы центральной блокировки замков дверей; 4 - моторедуктор блокировки замка левой задней двери; 5 - моторедуктор блокировки замка правой задней двери; 6 - моторедуктор блокировки замка правой передней двери
