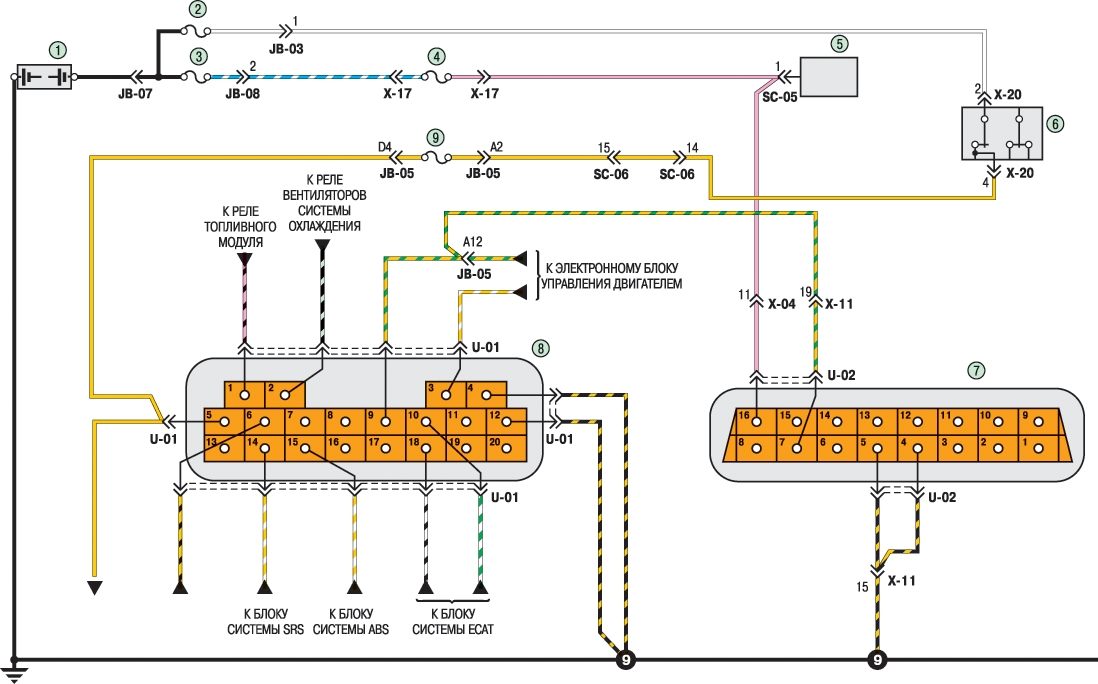

18.10. Схема 10. Соединения диагностических колодок (автомобили, оснащенные механической коробкой передач)

1 - аккумуляторная батарея; 2 - плавкая вставка IG1 (20 А); 3 - плавкая вставка BTN (30 А); 4 - предохранитель ECU B+ (10 А); 5 - соединительная колодка; 6 - выключатель (замок) зажигания; 7 - колодка диагностики системы OBD-II; 8 - колодка диагностики системы управления двигателем; 9 - предохранитель 15 А
