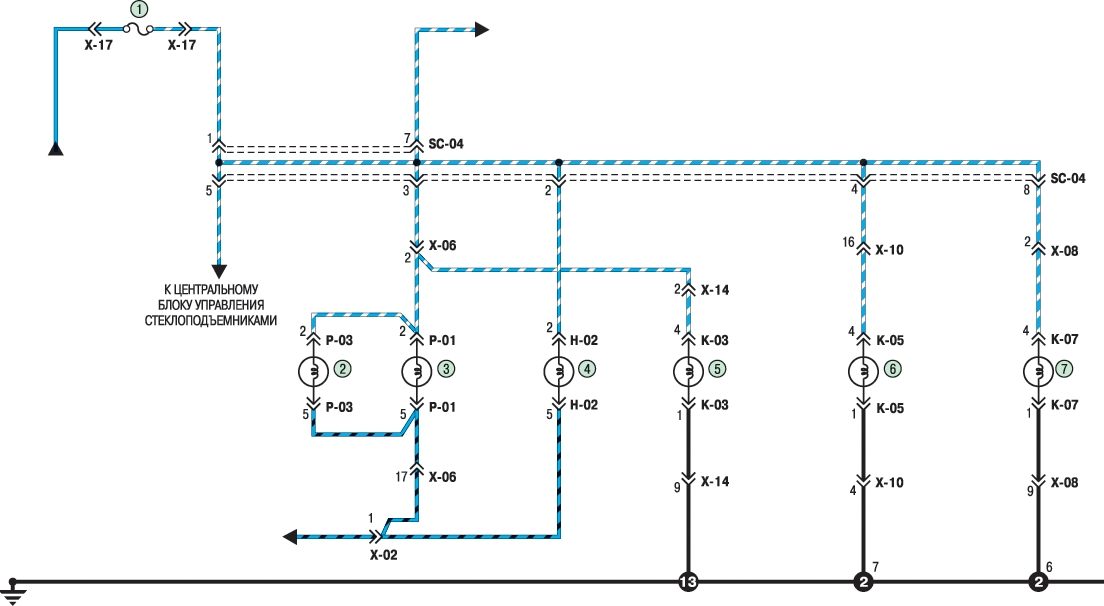

18.32. Схема 25б. Соединения освещения салона

1 - предохранитель IL (10 A); 2 - лампа подсветки выключателя обогрева левого переднего сиденья; 3 - лампа подсветки выключателя обогрева правого переднего сиденья; 4 - лампа освещения салона; 5 - лампа подсветки выключателя стеклоподъемника левой задней двери; 6 - лампа подсветки выключателя стеклоподъемника правой передней двери; 7 - лампа подсветки выключателя стеклоподъемника правой задней двери
