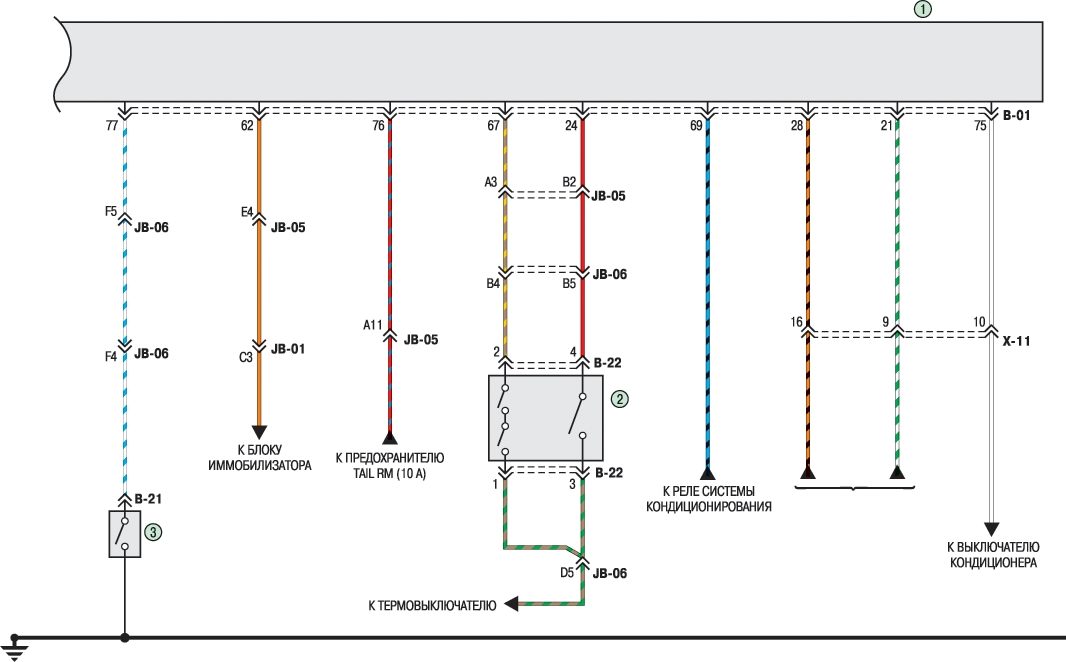

18.24. Схема 18е. Соединения системы управления двигателем

1 - электронный блок управления двигателем; 2 - переключатель наружного освещения и указателей поворота; 3 - датчик давления в системе гидроусилителя рулевого управления
