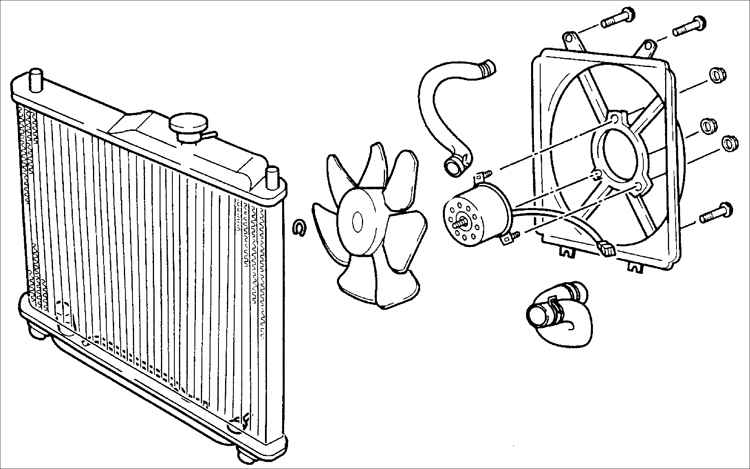

4.11. Двигатель вентилятора радиатора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

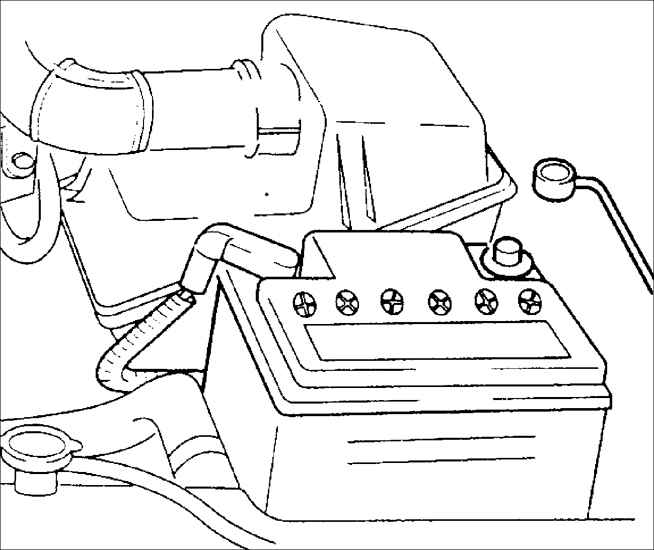

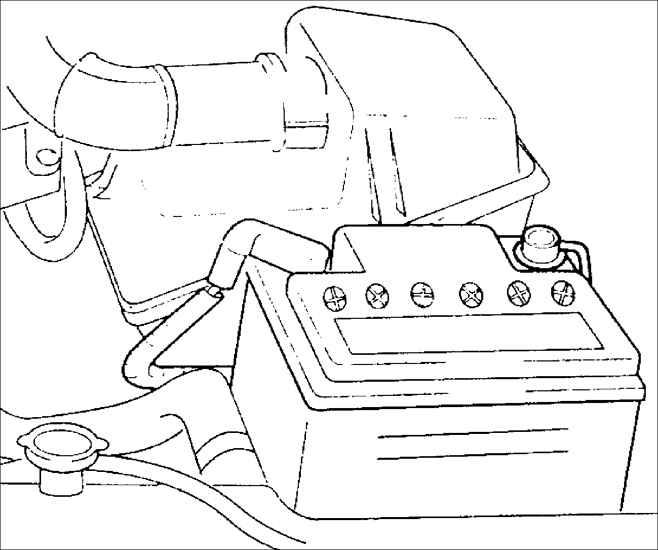

	1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

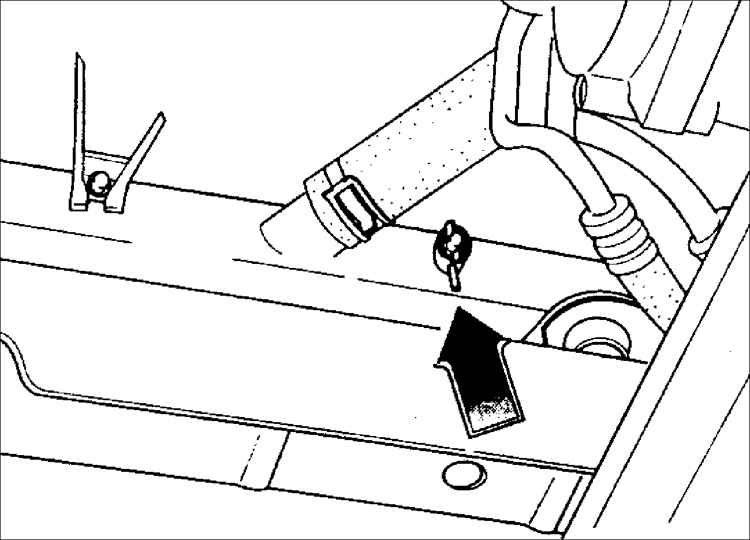

	2. Слейте охлаждающую жидкость в подходящий контейнер.

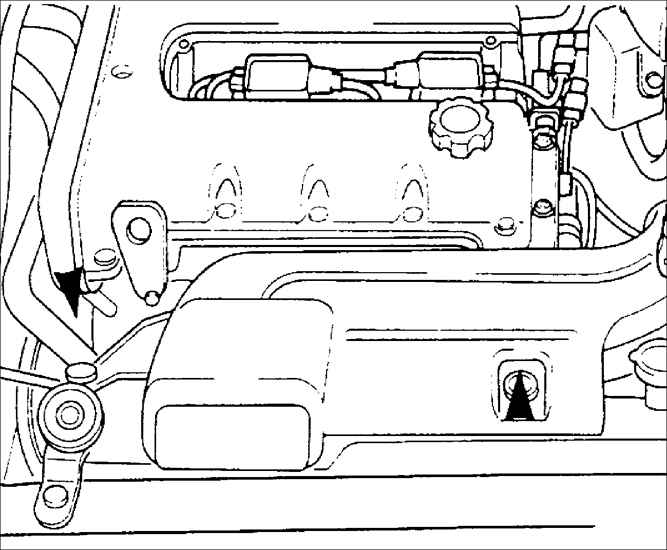

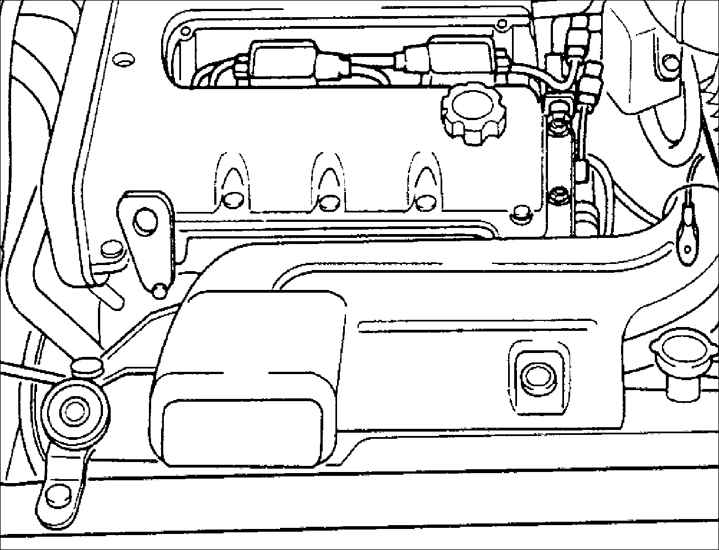

	3. Снимите заборник свежего воздуха.

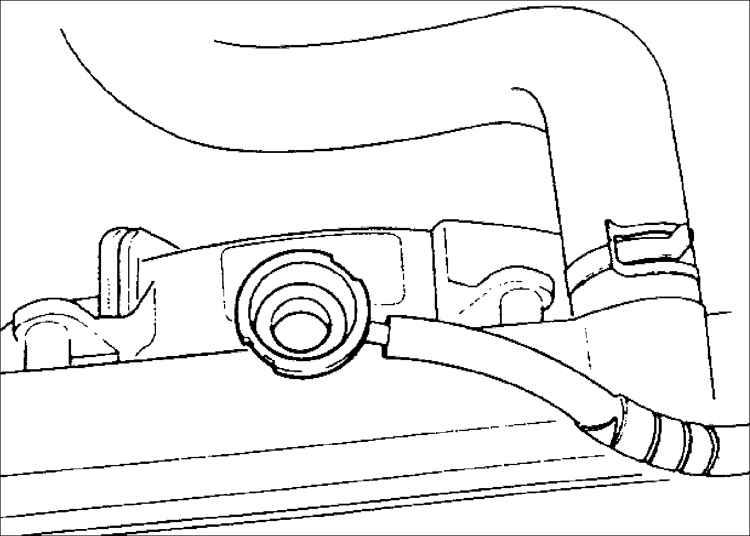

4. Отсоедините разъем от двигателя вентилятора радиатора.
	5. Ослабьте хомут и снимите верхний шланг радиатора.
6. Выверните два верхних болта крепления кожуха вентилятора радиатора.
	7. Выверните два нижних болта крепления кожуха вентилятора радиатора.
8. Поднимите и снимите кожух вентилятора радиатора из моторного отсека.
9. Снимите зажим и снимите вентилятор радиатора.
10. Выверните три болта и гайки и снимите двигатель вентилятора радиатора.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

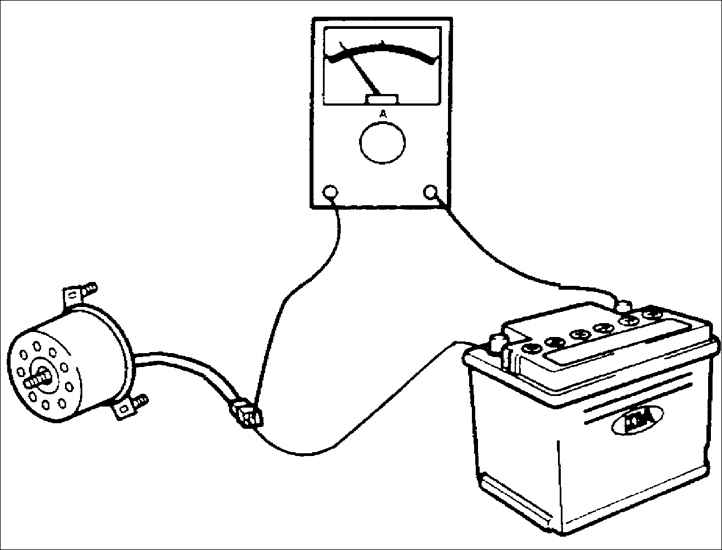

Амперметром проверьте ток, потребляемый двигателем вентилятора радиатора, как показано на рисунке.

Ток: 8–13 А

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите двигатель вентилятора радиатора и закрепите тремя болтами и гайками.
2. Установите вентилятор и закрепите зажимом.
3. Установите кожух радиатора на радиатор.
4. Вверните и затяните верхние болты крепления кожуха вентилятора. Момент затяжки: 7,8–11 Н•м
	5. Вверните и затяните нижние болты крепления кожуха вентилятора. Момент затяжки: 7,8–11 Н•м
	6. Установите верхний шланг радиатора и закрепите его хомутом.
7. Подсоедините разъем к двигателю вентилятора радиатора.
	8. Установите заборник свежего воздуха и закрепите его болтом и гайкой.
	9. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
	10. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
11. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
