7.8. Проверка исправности и замена блока датчика уровня топлива

См. предупреждение в начале Раздела Процедура сброса давления топлива.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и установите его на подпорки.
  2. Подсоедините щупы омметра к клеммам электрического разъема датчика уровня топлива (см. иллюстрацию ниже) и измерьте сопротивление.
  1. Под автомобилем рассоедините электрический разъем сборки топливного насоса/датчика уровня топлива и измерьте сопротивление блока датчика, подсоединив омметр к клеммам нужных проводов разъема (показан двигатель объемом 5.2 л).
  1. Сперва измерьте сопротивление блока датчика при полном топливном баке. Сопротивление должно составлять примерно 120 Ом.
  2. Дождитесь практически полного опустошения бака и повторите процедуру измерения сопротивления - теперь оно должно составлять 10 Ом.
  3. Если показания отличаются от оговоренных выше, или полный ход поплавка датчика дает очень незначительное изменение сопротивления, замените сборку насоса с датчиком.

Другим способом проверки датчика уровня топлива является снятие его с автомобиля (см. п. 1 - 4) и измерение сопротивления при крайних положениях поплавка.

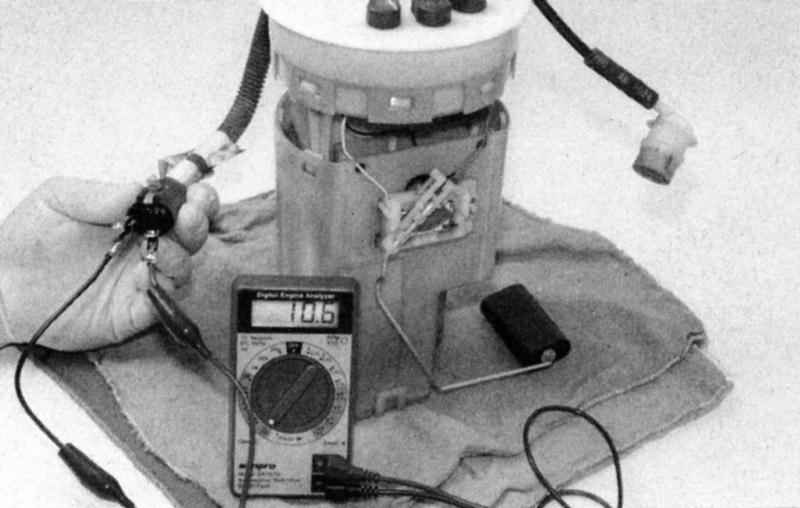

  1. Измерьте сопротивление блока датчика уровня топлива при крайних положениях его поплавка, соответствующих полному (верхнее положение) и пустому (нижнее положение) баку.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите топливный бак (Раздел Снятие и установка топливного бака).
  2. Снимите крышку доступа к блоку датчика уровня топлива/топливного насоса (см. иллюстрацию) с топливного бака.
  3. Извлеките из бака сборку датчика с насосом. Старайтесь не повредить поплавковую сборку датчика.
  4. Установку производите в обратном порядке. Не забудьте заменить прокладку фланца.
