13.9. Снятие и установка карданных валов
|
|
- Отсоедините отрицательный провод от батареи.
- Поддомкратьте автомобиль и установите его на подпорки. Установите трансмиссию в нейтральное положение при отпущенном стояночном тормозе.
|
|
Задний карданный вал
Снятие
|
|

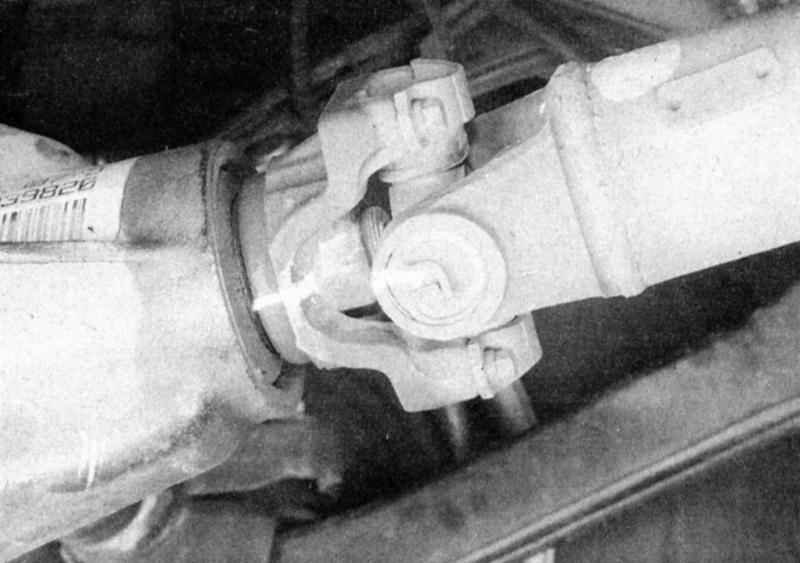

- С целью сохранения балансировки карданный вал должен устанавливаться на место в прежнее положение. Чертилкой, белой краской или кернером нанесите метки относительного положения корпуса вала и держателя его крестовины вала ведущей шестерни дифференциала.
|
- Перед тем как снимать болты и хомуты крепления заднего конца карданного вала к заднему дифференциалу четко пометьте взаимное положение двух держателей крестовины карданного шарнира.
|
- Снимите болты и хомуты заднего карданного шарнира. Для обеспечения оптимального доступа к болотам проверните соответствующим образом вал (или задние колеса).
|

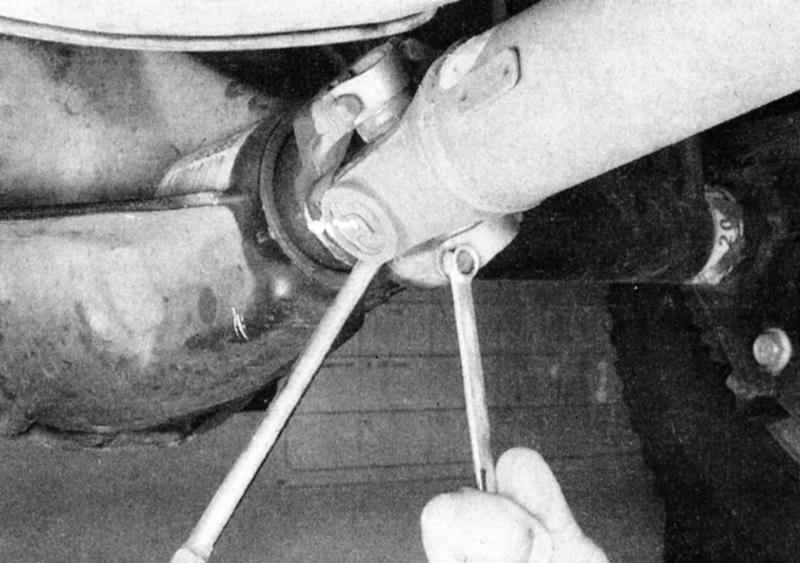

- Для предотвращения проворачивания карданного вала в ходе ослабления болтов фланца, проденьте отвертку сквозь держатель крестовины, как показано на снимке.
|
- Прикрепите крышки игольчатых подшипников к крестовине липкой лентой во избежание выпадения их в процессе снятия.
- Опустите заднюю часть карданного вала и извлеките переднюю его часть из трансмиссии или раздаточной коробки.
- Во избежание потерь жидкости и загрязнения внутренних компонентов снятого карданного вала, оберните картер трансмиссии или раздаточной коробки полиэтиленовым пакетом, закрепив его резиновым бандажом.
|
|
Установка
|
Каждый раз при установке карданного вала на место следует использовать новые хомуты держателей крестовин.
|
|
|
- Снимите полиэтиленовый пакет с трансмиссии или раздаточной коробки и начисто протрите поверхность последней. Тщательно проверьте состояние сальника. Если сальник изношен, замените его (Глава
Автоматическая трансмиссия).
- Введите переднюю часть карданного вала в трансмиссию (2WD) или раздаточную коробку (4WD).
- Поднимите заднюю часть карданного вала в установочное положение, проследив за совмещением установочных меток. Если метки не совпадают, проверните задние колеса, добившись совмещения меток фланца ведущей шестерни и карданного вала.
-
Снимите клейкую ленту, крепящую крышки подшипников и установите новые хомуты и болты. Затяните болты с требуемым усилием.
|
|
Передний карданный вал (модели 4WD)
|
|
- При помощи краски, мела, маркера или чертилки промаркируйте положение переднего карданного шарнира (модели 1993 и 1994 г.г. вып.) или CV-шарнира (модели 1995 г. вып. с карданным валом Третьего типа) по отношению к держателю крестовины вала ведущей шестерни переднего дифференциала. Также пометьте положение карданного вала по отношению к раздаточной коробке.
|

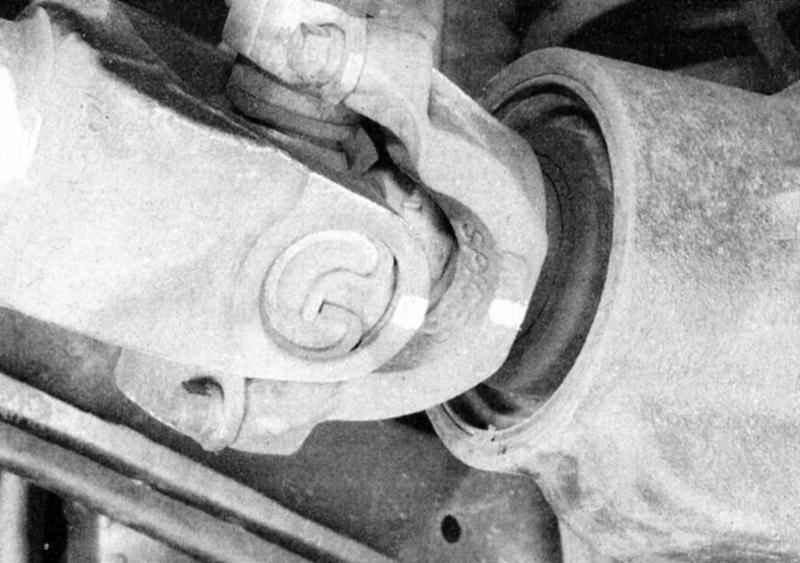

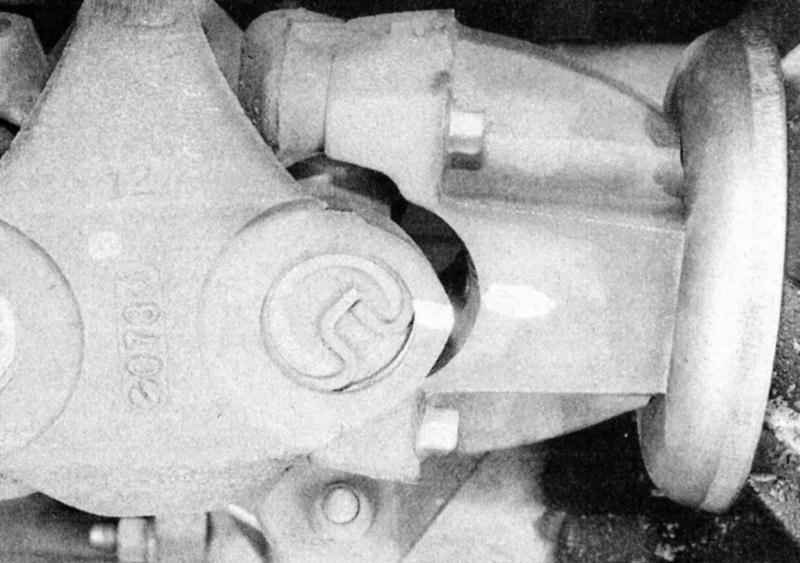

- Перед тем как приступать к отсоединению карданного шарнира от держателя крестовины вала ведущей шестерни дифференциала переднего моста на моделях 1993 и 1994 г.г. вып. пометьте положение шарнира по отношению к держателю (как показано на снимке); перед отсоединением CV-шарнира от держателя крестовины вала ведущей шестерни переднего дифференциала моделей 1995 г. вып. пометьте его положение по отношению к держателю (как показано).
|
|
- Перед отсоединением карданного шарнира от соединительного фланца раздаточной коробки произведите маркировку их взаимного положения.
|
- Отболтите передний конец карданного вала от держателя крестовины вала ведущей шестерни дифференциала, а задний конец - от соединительного фланца раздаточной коробки (см.
иллюстрацию) и снимите вал с автомобиля. На моделях 1993 и 1994 г.г. вып. во избежание выпадения крышек прикрепите их к крестовине клейкой лентой.
- Установку производите в обратном порядке. Если Вы производите замену карданного вала Третьего типа на модели 1995 г. вып., не забудьте произвести регулировочные измерения. Весь крепеж затягивайте с требуемым усилием.
- Уберите домкраты и опустите автомобиль на землю.
- Подсоедините провод к отрицательной клемме батареи
|
|
Регулировка карданного вала Третьего типа (некоторые из моделей 1995 г. вып.)
|
При установке нового карданного вала Третьего типа, перед тем как приступать к эксплуатации автомобиля необходимо произвести его измерения и регулировку.
|
|
|

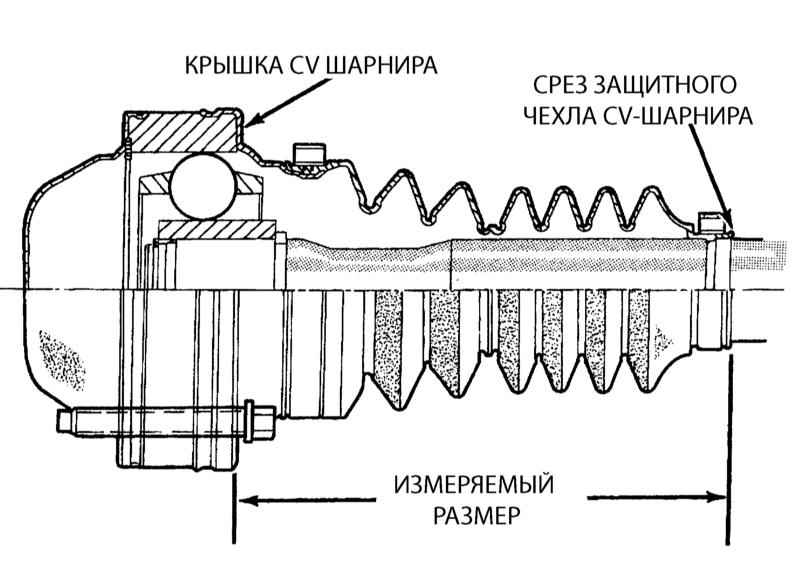

- Измерьте расстояние от крышки CV-шарнира до среза его защитного чехла.
 |
- Если вы установили новый карданный вал Третьего типа на модель 1995 г. вып., это расстояние должно быть измерено и отрегулировано перед эксплуатацией автомобиля.
|
|
|
Данное измерение должно производиться при установке нового карданного вала и при ненагруженном автомобиле. Сравните результаты измерений с требованиями
Спецификаций.
|
- В случае необходимости произведите регулировку карданного вала, ослабив контргайку и сдвинув один конец вала к CV-шарниру или от него, добиваясь требуемой величины зазора между крышкой шарнира и срезом его защитного чехла. Затем затяните контргайку с требуемым усилием.
|
|
|
