13.12. Снятие, обслуживание и установка ступицы и подшипников (переднего колеса)

Снятие

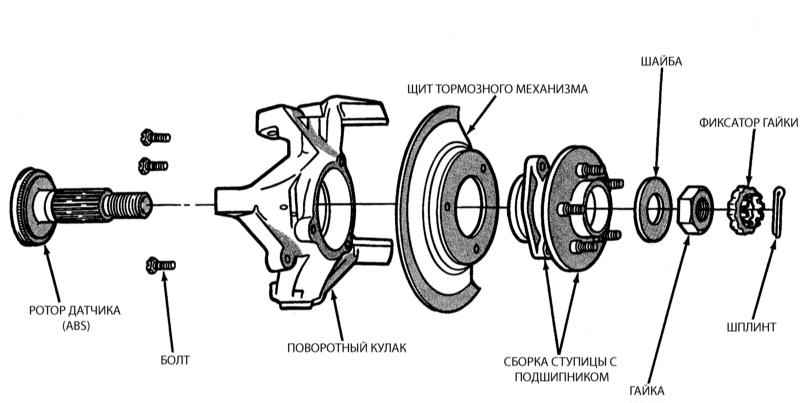

Сборка ступицы с подшипником и сопутствующие компоненты

Данная процедура применима лишь к моделям 4WD. На неполноприводных моделях используются подшипники герметичного типа.

ПОРЯДОК ВЫПОЛНЕНИЯ

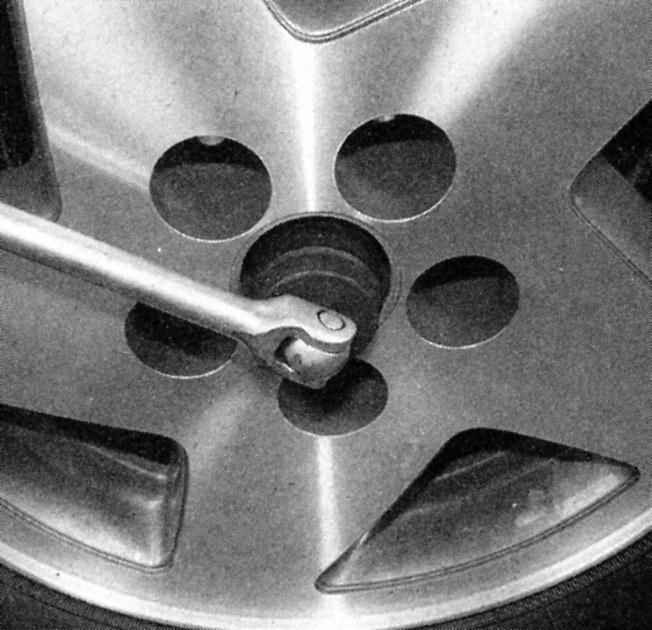

Снимите колпак ступицы, шплинт и фиксатор гайки, затем отдайте гайку ступицы.

Перед тем как поддомкрачивать автомобиль снимите шплинт и контргайку, затем ослабьте гайку ступицы.

Ослабьте гайки крепления переднего колеса, поддомкратьте передок автомобиля и установите его на подпорки. Снимите колесо.
Снимите суппорт и диск тормозного механизма (Глава Тормозная система).
Снимите гайку ступицы. Отболтите сборку ступицы от поворотного кулака и выбейте ее из гнезда в кулаке. Если шлицы ступицы «прикипели» к оси, воспользуйтесь съемником.

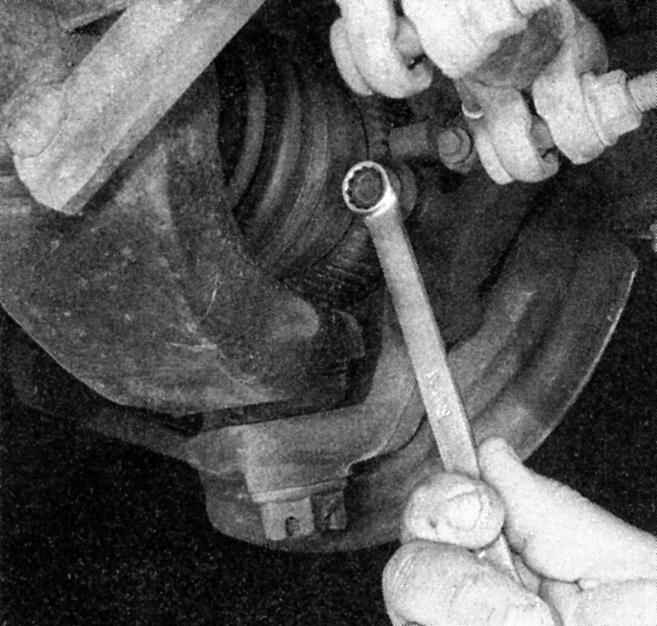

Отдайте передний болт (стрелка)…

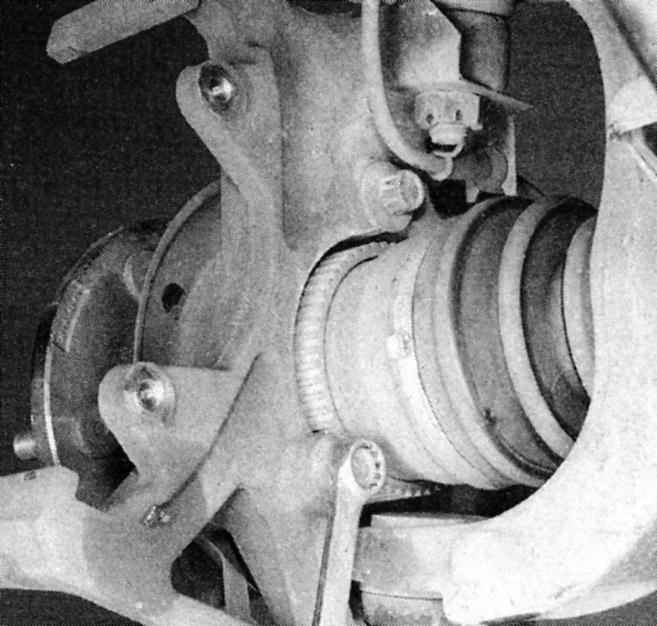

…и два задних болта (стрелки) крепления сборки ступицы к поворотному кулаку (потребуется 12 лучевая головка).

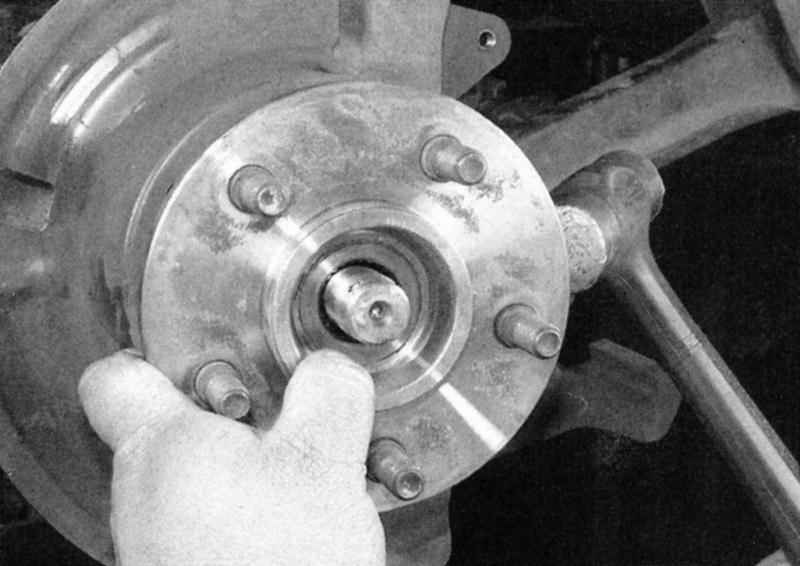

Осторожно сбейте сборку ступицы с поворотного кулака.

Обслуживание

Блок ступицы с подшипником разборке не подлежит. В случае повреждения или износа ступицы или подшипника замене подлежит вся сборка.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Наждачной бумагой зачистите отверстие в поворотном кулаке, удалив из него все следы коррозии и грязь. Смажьте шлицы приводного а смазкой для колесных подшипников. Той же смазкой воспользуйтесь для смазывания стенок отверстия в поворотном кулаке и установите сборку ступицы на место. Затяните болты крепления ступицы к кулаку с требуемым усилием.
Установите на место шайбу и гайку ступицы, прочно затяните гайку. Установите диск и суппорт тормозного механизма (Глава Тормозная система), наденьте колесо и опустите автомобиль на землю. Затяните гайки крепления колеса с требуемым усилием (Глава Настройки и текущее обслуживание).
Затяните гайку ступицы с требуемым усилием, установите фиксатор и новый шплинт. Наденьте колпак ступицы.
