3.13. Снятие цепи и звездочек привода распределительного вала

Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров» ).

Проворачиваем коленчатый вал по часовой стрелке до момента совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала (см. «Проверка и регулировка тепловых зазоров в приводе клапанов» ).

Снимаем ремень привода насоса охлаждающей жидкости (см. «Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106»). Снимаем шкив коленчатого вала (см. «Замена переднего сальника коленчатого вала» ).

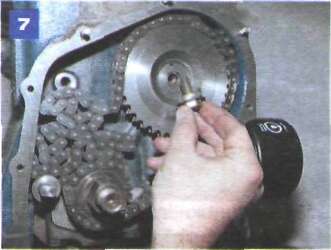

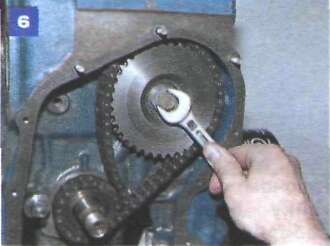

Ослабив натяжение цепи, снимаем звездочку распределительного вала (см. «Снятие распределительного вала и рычагов привода клапанов» ). Снимаем цепь со звездочки распределительного вала.

Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала (см. «Замена прокладки поддона картера» ).

Для наглядности операции по снятию цепи показаны на демонтированном двигателе.

Ключом «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров двигателя.

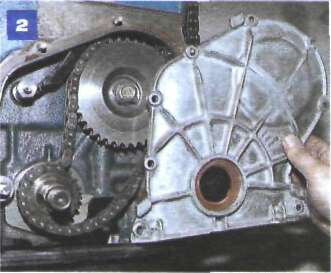

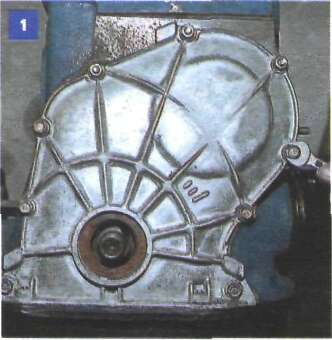

Снимаем крышку привода распределительного вала.

Соединение уплотнено прокладкой.

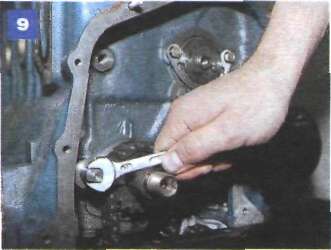

Ключом «на 17» отворачиваем болт крепления башмака натяжителя цепи...

...и снимаем башмак.

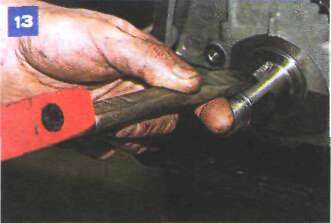

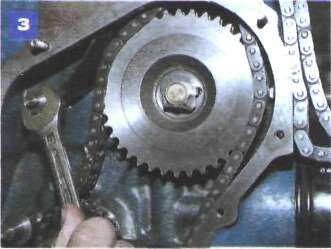

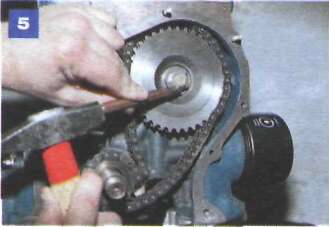

Бородком отгибаем край стопорной шайбы болта крепления звездочки валика привода вспомогательных агрегатов,...

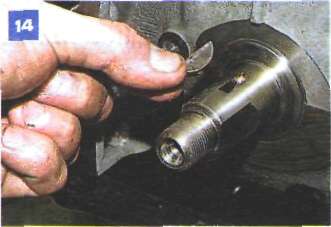

...ключом «на 17» отворачиваем болт,...

...вынимаем болт с шайбами

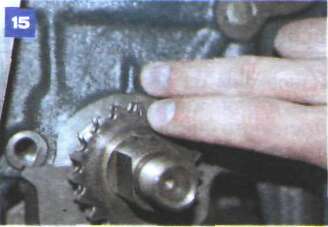

...и снимаем звездочку валика привода вспомогательных агрегатов.

Ключом «на 10» отворачиваем ограничительный палец цепи и снимаем его.

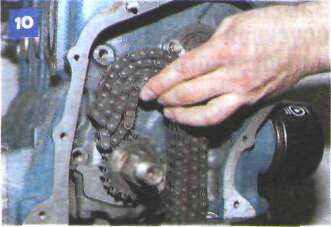

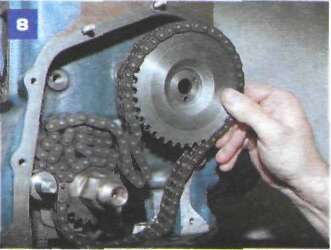

Вынимаем цепь привода распределительного вала.

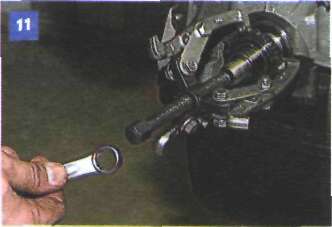

Съемником спрессовываем с носка коленчатого вала звездочку...

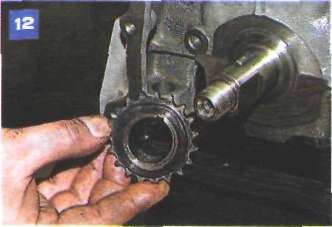

...и снимаем ее.

Звездочка фиксируется на коленчатом валу сегментной шпонкой. При необходимости...

...осторожно, стараясь не повредить шпонку и вал, бородком или выколоткой из мягкого металла выбиваем шпонку из паза.

Вынимаем шпонку.

Перед установкой цепи...

...совмещаем метку на звездочке коленчатого вала с меткой на блоке цилиндров,...

...а метку на звездочке распределительного вала - с меткой на корпусе подшипников.

Устанавливаем детали привода распределительного вала в обратной последовательности. При установке крышки привода распределительного вала с сальником гайки крепления крышки затягиваем только после установки шкива коленчатого вала.

Натягиваем цепь (см. «Регулировка натяжения цепи привода распределительного вала»). Провернув коленчатый вал по часовой стрелке на два оборота, проверяем совпадение установочных меток. После установки распределителя зажигания проверяем и при необходимости регулируем угол опережения зажигания (см. «Регулировка момента зажигания» ).

Схема привода распределительного вала: 1 - ограничительный палец; 2 - цепь; 3 - башмак натнжитепя; 4 - натяжитель цепи; 5 - звездочка распределительного вала; 6 - успокоитель цепи; 7 - звездочка валика привода вспомогательных агрегатов; 8 - звездочка коленчатого вала
