3.8. Снятие распределительного вала и рычагов привода клапанов

Снимаем крышку головки блока цилиндров, (см. «Замена прокладки крышки головки блока цилиндров» ).

Устанавливаем распределительный вал в положение, соответствующее концу такта сжатия 4-го цилиндра (см, «Проверка и регулировка тепловых зазоров в приводе клапанов» ).

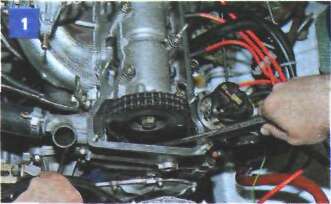

Ослабляем затяжку колпачковой гайки натяжителя цепи (см. «Регулировка натяжения цепи привода распределительного вала» ).

Для ослабления натяжения цепи,...

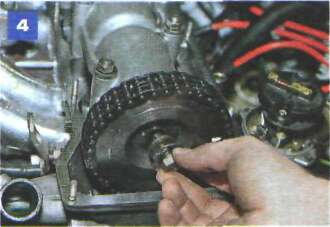

...упираясь монтажной лопаткой в башмак натяжителя, отводим шток натяжителя и фиксируем его, затянув колпачковую гайку (для наглядности шланг радиатора снят).

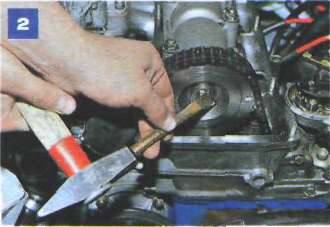

Бородком отгибаем край стопорной шайбы болта крепления звездочки распределительного вала.

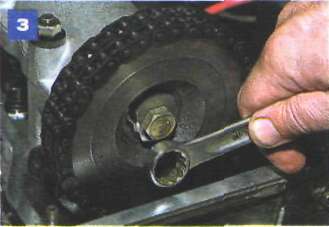

Накидным ключом «на 17» отворачиваем болт крепления звездочки распределительного вала.

Снимаем болт вместе с шайбами.

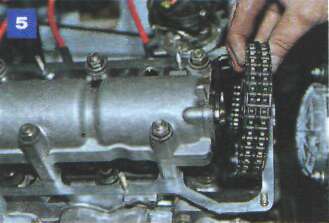

Снимаем звездочку вместе с цепью с носка распределительного вала. Чтобы цепь не перескочила через зубья, привязываем ее к звездочке.

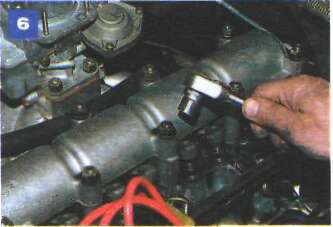

Головкой «на 13» отворачиваем девять гаек крепления корпуса подшипников распределительного вала к головке блока цилиндров.

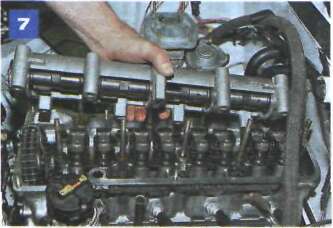

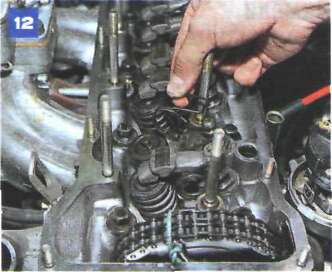

Снимаем корпус подшипников в сборе с распределительным валом со шпилек крепления.

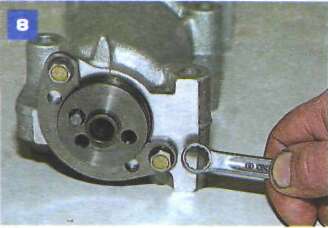

Накидным ключом «на 10» отворачиваем две гайки крепления упорного фланца распределительного вала к корпусу подшипников...

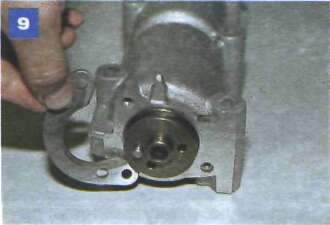

...и снимаем фланец.

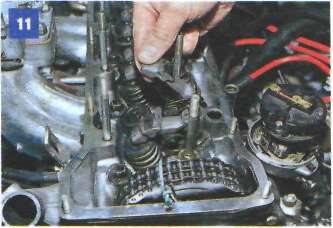

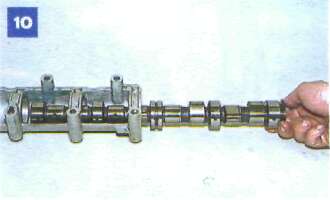

Извлекаем распределительный вал из корпуса подшипников.

Для снятия рычага привода клапана,...

...приподнимая, освобождаем рычаг от пружины и снимаем его.

Снимаем пружину рычага.

Аналогично снимаем рычаги привода других клапанов. Смазываем моторным маслом постели распределительного вала в корпусе подшипников и рабочие поверхности рычагов привода клапанов и устанавливаем детали в обратной последовательности. При монтаже корпуса подшипников убеждаемся, что установочные втулки (на крайних крепежных шпильках с левой стороны) вошли в гнезда корпуса подшипников без перекоса. Затягиваем гайки крепления корпуса подшипников предписанным моментом (см. «Приложения» ) в последовательности, показанной на рис. 2.

Устанавливаем на фланец распределительного вала звездочку его привода. При этом штифт на фланце распределительного вала должен войти в соответствующее отверстие в звездочке. Проверяем совпадение установочных меток коленчатого и распределительного валов (см. «Проверка и регулировка тепловых зазоров в приводе клапанов» ).

Проверяем и при необходимости регулируем натяжение цепи (см, «Регулировка натяжения цепи привода распределительного вала») и тепловые зазоры в клапанном механизме (см. «Проверка и регулировка тепловых зазоров в приводе клапанов» ).

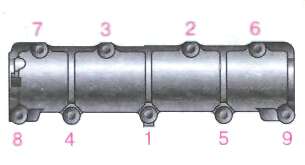

Рис. 2. Порядок затяжки гаек крепления корпуса подшипников распределительного вала
