19.10.10. Электродвигатель вентилятора системы охлаждения

Электродвигатель постоянного тока с возбуждением от постоянных магнитов, типа МЭ 272. Электродвигатель не нуждается в обслуживании, а при выходе из строя должен заменяться новым.

Техническая характеристика

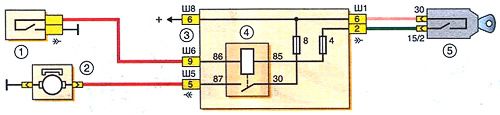

Схема включения электродвигателя вентилятора системы Охлаждения: 1 - датчик включения электровентилятора; 2 - электродвигатель вентилятора системы охлаждения; 3 - монтажный блок; 4 - реле включения электродвигателя вентилятора; 5 - выключатель зажигания.

Электровентилятор включается автоматически — по команде датчика типа 661.3710, установленного в бачке радиатора. Температура замыкания контактов датчика (99±3) °С и размыкания (94±3) °С. Датчик включает электродвигатель вентилятора через реле типа 113.3747, установленное (в вариантном исполнении) в моторном отсеке на левом брызговике позади реле включения стартера.

Снятие электровентилятора показано в подразделе «Снятие электровентилятора системы охлаждения», снятие реле аналогично работе, показанной в подразделе «Замена реле стартера».
