19.10.1. Снятие и разборка блок-фары, замена ламп

Поворачиваем крышку блок-фары против часовой стрелки и снимаем ее.

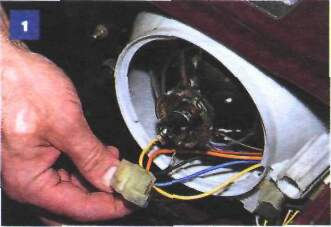

Отсоединяем колодку проводов от штекеров лампы.

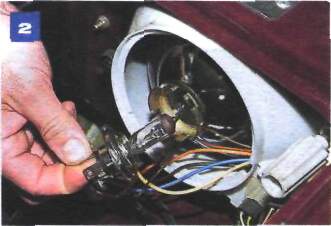

Сжав два усика проволочного фиксатора, ...

...вынимаем лампу.

Новую или пригодную для дальнейшего использования лампу следует брать руками только за цоколь, но не за колбу.

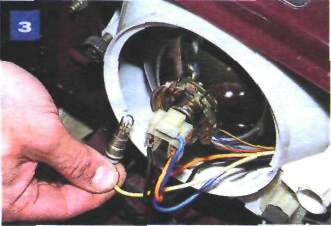

Вынимаем патрон лампы габаритного света.

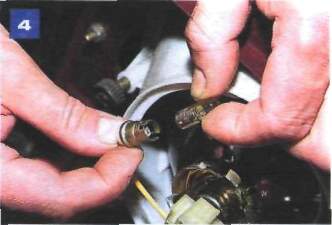

Нажав на лампу и повернув ее против часовой стрелки,...

...вынимаем лампу из патрона.

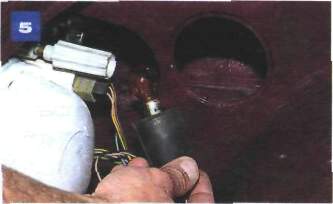

Через окно в брызговике кузова вынимаем патрон лампы указателя поворотов, повернув его против часовой стрелки.

Вынимаем лампу, нажав на нее и повернув против часовой стрелки.

Для снятия блок-фары...

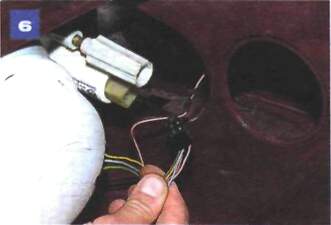

...отсоединяем колодки жгутов проводов от исполнительного механизма электрокорректора,...

...а также от корпуса фары. Вынимаем патрон лампы указателя поворотов, как показано на фото 5.

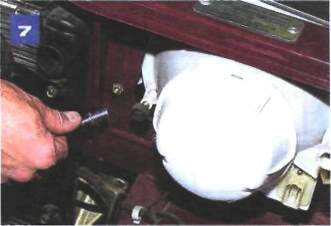

Головкой «на 10» отворачиваем четыре гайки крепления блок-фары.

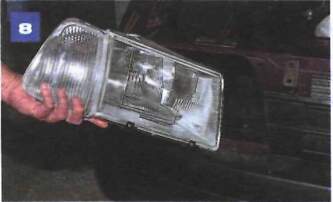

Вынимаем блок-фару.

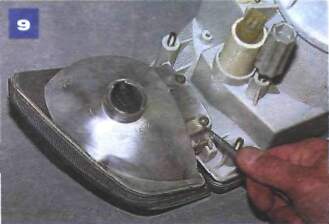

Шлицевой отверткой отворачиваем два винта крепления корпуса указателя поворотов к корпусу фары.

Выводим лапки корпуса указателя поворотов из пазов корпуса фары...

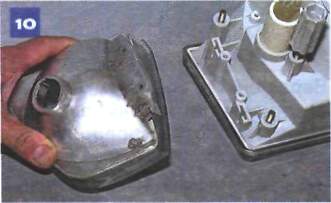

...и снимаем корпус указателя поворотов.
