19.2. Замена предохранителей и релеМонтажный блок реле и предохранителей установлен в моторном отсеке с левой стороны вблизи моторного щита.
На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.
Электрически цепи, защищаемые плавкими предохранителями (монтажный блок старого образца)
№ предохранителя (сила тока, А) |
Электрические цепи, защищаемые плавкими предохранителями |
1(8) |
Резерв |
2(8) |
Резерв |
3(8) |
Резерв |
4(16) |
Обмотка реле вентилятора радиатора. Электроцепь переключатели и электродвигателя отолителя |
5(3) |
Выключатель аварийной сигнализации (в режиме указателей поворотов), прерыватель указателей поворотов, переключатель указателей поворотов Сигнальная лампа указателей поворотов, контрольные лампы указателей поворотов Выключатель света заднего хода, лампы заднего хода Тахометр Вольтметр Указатель уровня топлива, датчик уровня топлива, контрольная лампа уровня топлива Указатель температурь! охлаждающей жидкости Датчик температуры Контрольна» лампа и датчик аварийного давления масла Лампа аварийного состояния тормозной системы Выключатель гидропривода тормозов Выключатель стояночного тормоза |
6(8) |
Выключатель и лампы стоп-сигнала Плафон освещения салона |
7(8) |
Лампы фонаря освещения номерного знака Контрольная пампа включения габаритного освещения Лампы подсветки рычагов отопитепя и прикуривателя Плафон освещения вещевого ящика Выключатель и лампы освещения комбинации приборов |
8(16) |
Звуковой сигнал, выключатель звукового сигнала Электродвигатель вентилятора радиатора |
9(8) |
Лампа габаритного света левой фары Лампа габаритного света левого заднего фонаря |
10(8) |
Лампа габаритного света правой фары Лампа габаритного света правого заднего фонаря Выключатель лампы противотуманных фонарей Контрольная лампа противотуманных фонарей |
11 (8) |
Выключатель, прерыватель указателей поворотов и лампы указателей поворотов, контрольная пампа в режиме аварийной сигнализации |
12(16) |
Прикуриватель, розетка для переносной лампы |
13 (8) |
Дальний свет правой фары |
14 (8) |
Дальний свет левой фары, контрольная лампа дальнего света |
15(8) |
Ближний свет правой фары |
16(8) |
Ближний свет левой фары |
Электрические цепи, защищаемые плавкими предохранителями (монтажный блок нового образца)
№ предохранителя (сипа тока. А) |
Электрические цепи, защищаемые плавкими предохранителями |
F1(10 А) |
Резерв |
F2(10A) |
Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
F3(10А) |
Задние фонари (лампы стоп-сигнала) Плафон освещения салона |
F4(20А) |
Элемент обогрева заднего стекла Рале (контакты) включения обогрева заднего стекла Прикуриватель, розетка для переносной лампы |
F5(20А) |
Звуковой сигнал, выключатель звукового сигнала |
F6(30А) |
Резерв |
F7(30А) |
Электродвигатель вентилятора ото пи те л я Электродвигатель омывателя ветрового стекла Реле (обмотка) включения электровентилнтора радиатора Реле (обмотка) включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла Плафон освещении вещевого ящика |
F8(7,5 А) |
Резерв |
F9(7,5 А) |
Резерв |
F10(7,5 А) |
Левая фара (габаритный свет) |
F11(7,5 А) |
Правая фара (габаритный свет) |
F12(7.5 А) |
Правая фара (ближний свет) |
F13(7.5 А) |
Левая фара (ближний свет) |
F14(7,5 А) |
Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
F15(7,5 А) |
Правая фара (дальний свет) |
F16(15 А) |
Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме указания поворотов)
Контрольная лампа указателей поворотов
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Контрольная лампа давления масла
Контрольная лампа стояночного тормоза
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр |

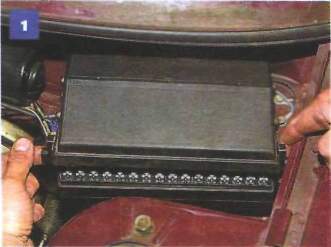

На блоке старого образца...
...освобождаем две защелки

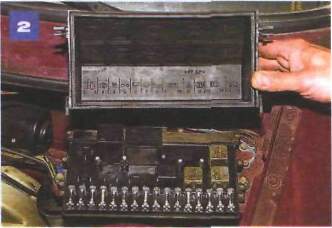

...и снимаем крышку монтажного блока.
С внутренней стороны крышки нанесены символы, показывающие расположение реле и предохранителей в блоке.

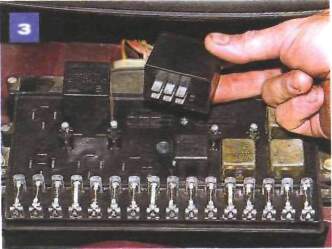

Покачивая, вынимаем неисправное реле из его гнезда.
Заменяем реле только аналогичным по маркировке и, соответственно, расположению контактов.

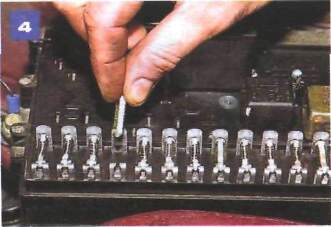

Вынимаем предохранитель.
Перед заменой предохранителя установите причину его перегорания. Не заменяйте предохранитель иным по номиналу (предохранители с широкой дорожкой — на 16 А, с узкой — на 8 А). Ни в коем случае не используйте вместо предохранителей «жучки» из проволоки.
На монтажном блоке нового образца...

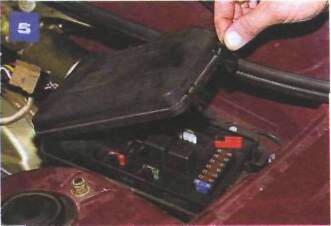

...защелки крышки расположены сбоку, со стороны крыла автомобиля.

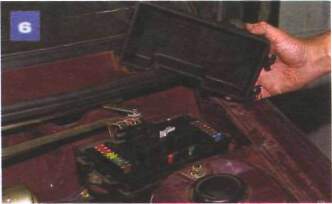

Снимаем крышку (на ней также нанесена схема расположения реле и предохранителей).

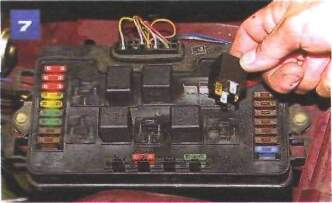

Покачивая, вынимаем реле.

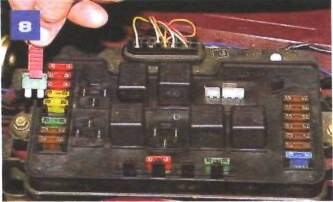

Предохранитель удобно вынимать специальным пинцетом, расположенным в монтажном блоке.
Предохранители разного номинала имеют различный цвет, но при замене следует обращать внимание и на цифры номинала, нанесенные на предохранителе.
Устанавливаем реле и предохранители в обратной последовательности.
|
