18.4. Замена задних тормозных колодок

Заменять задние тормозные колодки удобнее на смотровой канаве или подъемнике, но можно и на ровной площадке.

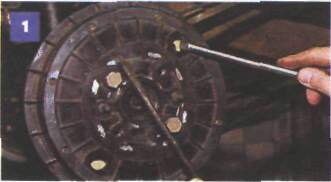

Снимаем заднее колесо и в салоне ослабляем трос привода стояночной тормозной системы (см. «Регулировка и снятие узлов стояночной тормозной системы» ).

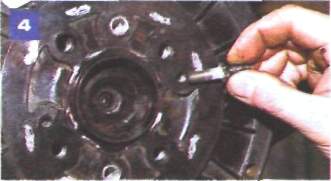

Если тормозной барабан имеет буртик, возникший в результате износа его рабочей части, колодки необходимо свести. Для этого вворачиваем в диаметрально расположенные отверстия фланца полуоси два болта крепления колеса. Проворачиваем барабан до совпадения его отверстия с отверстием в передней тормозной колодке и вставляем в них стержень подходящего диаметра.

Нельзя проворачивать барабан за направляющие шпильки для установки колеса во избежание их поломки.

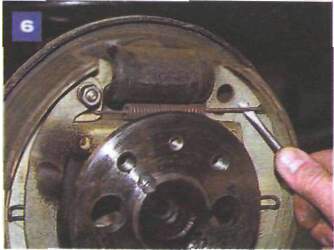

Вставив монтажную лопатку между болтами,...

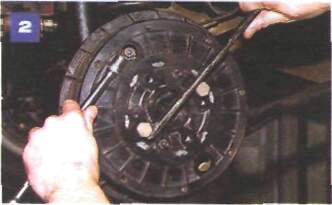

...с усилием проворачиваем барабан назад, сдвигая верхний конец передней колодки внутрь колесного цилиндра.

Совмещаем отверстие в барабане с гайкой крепления разжимного рычага стояночного тормоза к задней колодке.

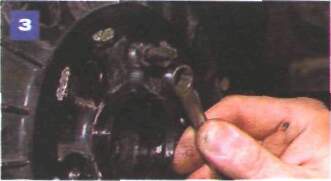

Надев на гайку головку «на 13» с удлинителем или подходящую трубку, проворачиваем барабан монтажной лопаткой за болты вперед и сдвигаем внутрь колесного цилиндра верхний конец задней колодки.

Тормозной барабан крепится к фланцу полуоси шпильками, служащими одновременно и направляющими для установки колеса. Шпильки перед отворачиванием желательно обстучать молотком.

Накидным ключом «на 12» отворачиваем две шпильки крепления тормозного барабана. Лучше использовать шестигранный накидной ключ или высокую головку.

Снятые шпильки вворачиваем в два резьбовых отверстия барабана. При заворачивании шпильки будут упираться во фланец полуоси и сдвигать барабан.

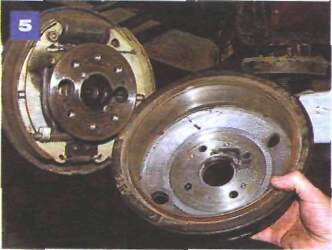

Снимаем тормозной барабан.

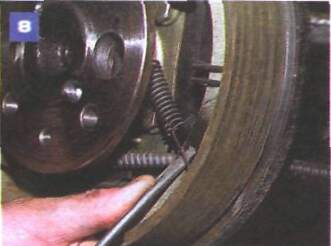

Поддев отверткой, отсоединяем от колодки конец верхней стяжной пружины...

...и снимаем ее.

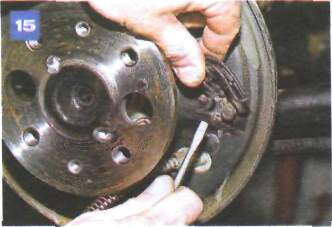

Также поддев отверткой, отсоединяем от холодки конец пружины распорной планки...

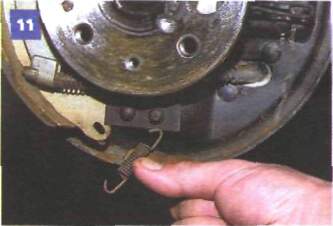

...и снимаем пружину.

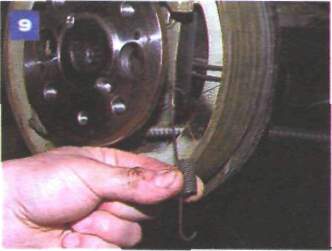

Выводим переднюю тормозную колодку из-под прижимной пружины...

...и отсоединяем нижнюю стяжную пружину колодок.

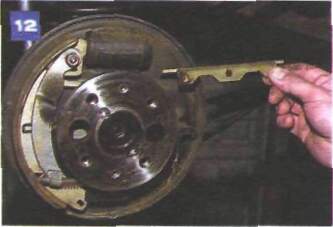

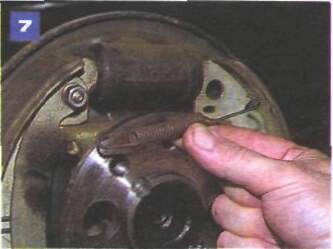

Снимаем распорную планку.

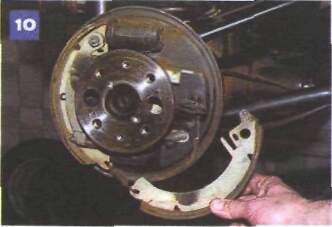

Снимаем заднюю колодку...

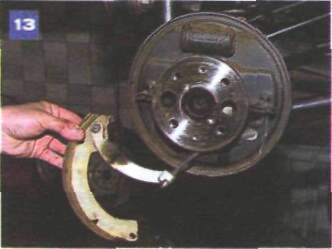

... и отсоединяем от разжимного рычага наконечник троса стояночного тормоза.

Если прижимные пружины колодок нуждаются в замене (потеряли упругость),...

...поддев отверткой, выводим их из отверстий тормозного щита.

Отсоединяем от задней колодки разжимной рычаг приаода стояночного тормоза. Для этого...

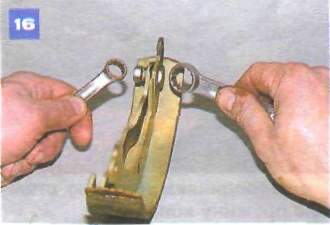

...накидным ключом «на 13» отворачиваем гайку крепления разжимного рычага, удерживая специальный болт от проворачивания ключом «на 17».

Снимаем пружинную шайбу, втулку, разжимной рычаг, шайбу и вынимаем болт из отверстия в колодке.

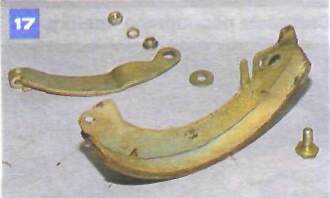

Детали крепления разжимного рычага, расположенные в последовательности их сборки.

Перед установкой новых колодок утапливаем поршни на одинаковую глубину внутрь колесного цилиндра,...

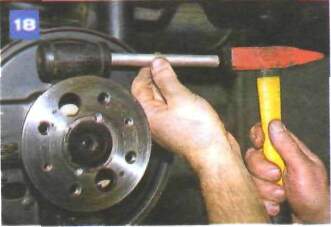

...аккуратно нанося удары молотком по поршням через выколотку из мягкого металла.

Собираем заднюю колодку с разжимным рычагом привода стояночного тормоза. Фиксируем наконечник троса стояночного тормоза в разжимном рычаге и вводим колодку под прижимную пружину. Устанавливаем распорную планку, соединяем нижние концы колодок нижней стяжной пружиной и вводим переднюю колодку под прижимную пружину. Зацепляем короткий конец верхней стяжной пружины за овальное отверстие в верхней части задней колодки.

Тонкой прочной отверткой подцепляем пружину за длинный конец и вводим его в верхнее треугольное отверстие передней колодки.

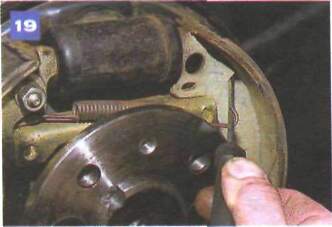

Пружину распорной планки устанавливаем, зацепив ее короткий конец за отверстие в распорной планке, а длинный вводим тонкой отверткой в нижнее треугольное отверстие передней колодки.

После установки новых тормозных колодок необходимо отрегулировать стояночную тормозную систему (см. «Регулировка и снятие узлов стояночной тормозной системы» ).
