18.10. Разборка переднего тормозного механизма

Передний тормозной механизм разбираем для замены тормозного цилиндра, диска или других деталей при их износе, механическом повреждении или коррозии.

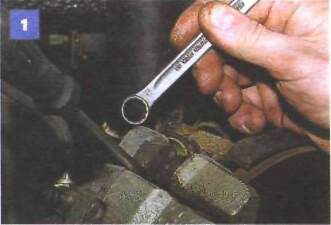

Вывешиваем и снимаем переднее колесо. Отсоединяем тормозной шланг от трубки (см. «Снятие переднего тормозного шланга»). Отворачиваем нижний болт крепления суппорта с цилиндром к направляющему пальцу (см. «Замена передних тормозных колодок» ). Расконтриваем верхний болт крепления суппорта к направляющему пальцу...

...и отворачиваем его накидным ключом «на 13», при необходимости удерживая палец от проворачивания отверткой.

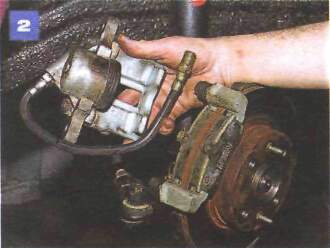

Снимаем тормозной цилиндр со шлангом и суппортом.

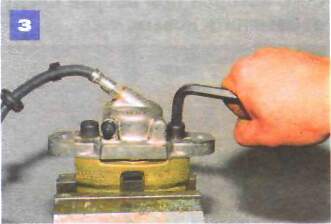

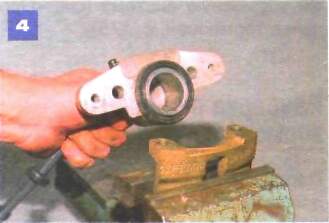

Зажав суппорт в тиски с накладками губок из мягкого металла, шестигранником «на 10» отворачиваем два винта крепления цилиндра к суппорту.

Снимаем колесный цилиндр.

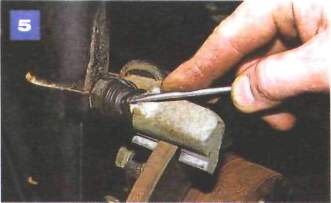

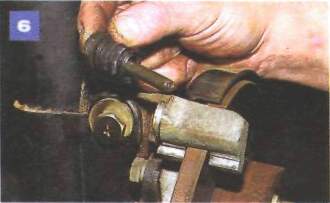

Осторожно поддеваем отверткой защитный чехол пальца и снимаем его с пояска направляющей колодок.

Вынимаем палец вместе с чехлом.

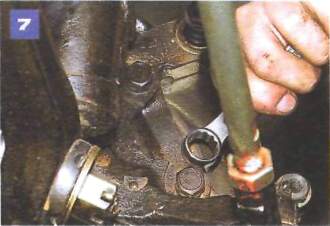

Накидным ключом «на 17» отворачиваем два болта крепления направляющей колодок к поворотному кулаку...

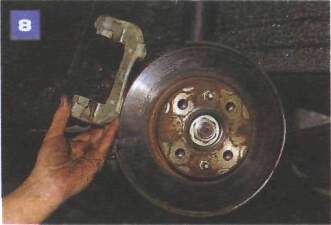

...и снимаем направляющую колодок.

Если необходимо заменить только тормозной диск, не размыкаем гидропривод тормозного механизма.

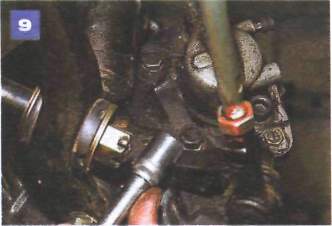

Головкой «на 17» с удлинителем отворачиваем два болта крепления направляющей колодок к поворотному кулаку...

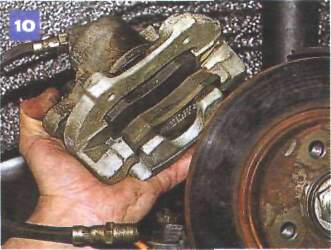

...и снимаем суппорт в сборе с тормозным цилиндром, направляющей и колодками.

Перед отворачиванием шпилек крепления тормозного диска обстукиваем их молотком в осевом направлении.

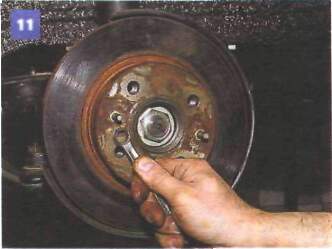

Накидным ключом «на 12» или высокой головкой отворачиваем две шпильки крепления тормозного диска.

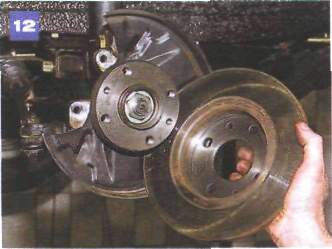

Снимаем тормозной диск.

Щиток тормоза заменяют только при его повреждении (смятии или сильной коррозии). Если такая необходимость возникла, придется снять ступицу переднего колеса (см. «Замена подшипника ступицы» ).

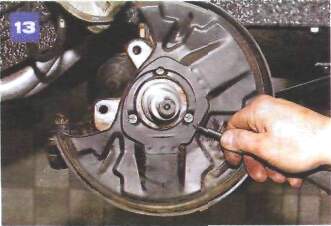

Крестообразной отверткой отворачиваем три винта крепления щитка переднего тормоза...

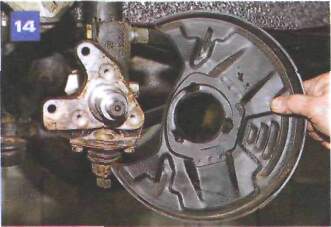

...и снимаем щиток.

Сборку и установку механизма проводим в обратной последовательности. Прокачиваем тормозную систему (см. «Прокачка тормозов» ).
