5.2.18. Датчик температуры охлаждающей жидкости (ECT)

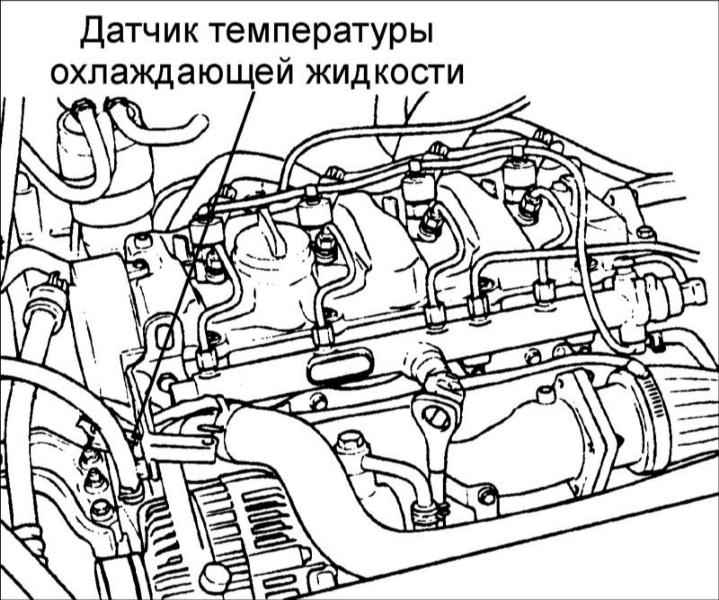

Датчик температуры охлаждающей жидкости установлен в головке цилиндров и контролирует температуру охлаждающей жидкости и передает сигнал ECU. В качестве датчика используется терморезистор, который чувствителен к изменениям температуры.

Электрическое сопротивление терморезистора уменьшается при увеличении температуры. По выходному напряжению датчика ECU определяет температуру двигателя и обеспечивает оптимальное соотношение воздуха и топлива при работе холодного двигателя.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите датчик с головки цилиндров.

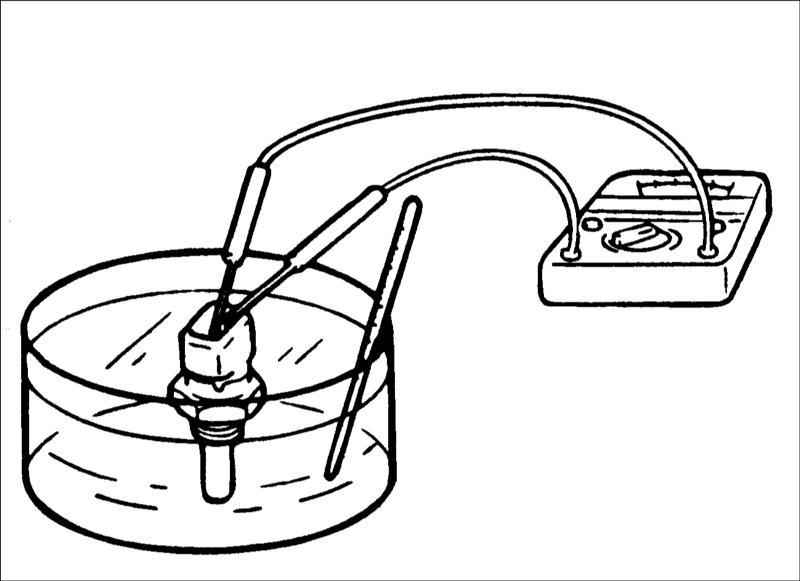

Нагревая сосуд с водой и расположенным в нем датчиком, проверьте его сопротивление.

Датчик температуры охлаждающей жидкости

Температура	Сопротивление, кОм
–20°C	14,13–16,83
0°C	5,79
20°C	2,31–2,59
40°C	1,48
60°C	0,586
80°C	0,322

Указатель температуры охлаждающей жидкости

Температура	Сопротивление, Ом
60°C	125
85°C	42,6–54,2
110°C	22,1–26,2
125°C	15,2

Если сопротивление датчика отличается от требуемого, замените датчик.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Нанесите на резьбу датчика герметик THREEBOND TB 2403 или эквивалентный.
Вверните датчик и затяните его моментом, приведенным в спецификации. Момент затяжки: 20–40 Н•м.
Подсоедините к датчику разъем.
