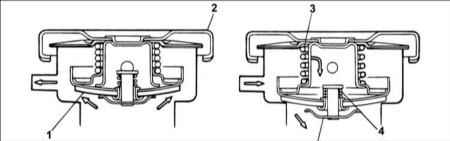

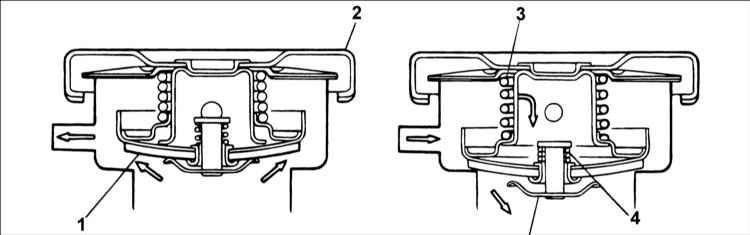

4.9. Крышка радиатора
1 – клапан избыточного давления
– открывается при давлении 81,4–108 кПа;
2 – крышка радиатора; | 3
– пружина;
4 – пружина вакуумного клапана; вакуумный клапан открывается при
разрежении минус 6,86 кПа. |
Проверка клапана избыточного
давления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Удалите все инородные включения
из клапана и седла клапана крышки радиатора. |  | 2.

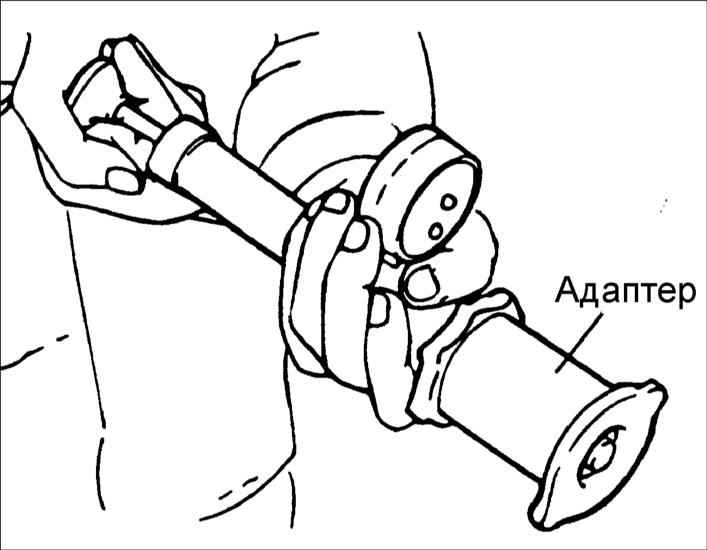

Закрепите крышку радиатора на испытательном приборе для проверки крышки радиатора.
Создайте давление 81,4 кПа. Давление открытия клапана избыточного давления:
81,4–108 кПа
Минимальное давление открытия клапана избыточного давления: минус
6,86 кПа | | 3. Через
10 с проверьте давление, которое не должно измениться. | | 4.
При необходимости, замените крышку радиатора. | |
Клапан вакуумного клапана
| ПОРЯДОК ВЫПОЛНЕНИЯ |

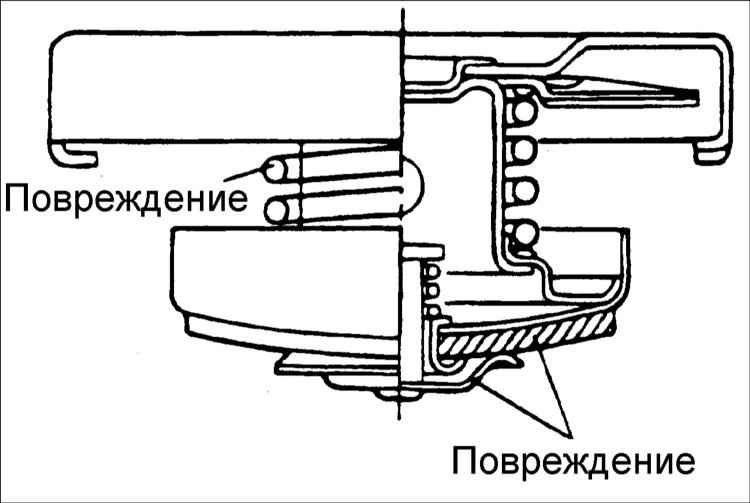

| 1. Проверьте отсутствие повреждений
пружины и сопрягаемых поверхностей клапана. | | 2.
Потянете клапан обратного давления для его открытия. Убедитесь, что при отпускании
клапан полностью закрывается. Закрепите крышку радиатора на испытательном приборе
для проверки крышки радиатора. | | 3.
Создавайте разрежение, до его стабилизации. | | 4.
Через 10 с проверьте давление, которое не должно измениться. | |
|
