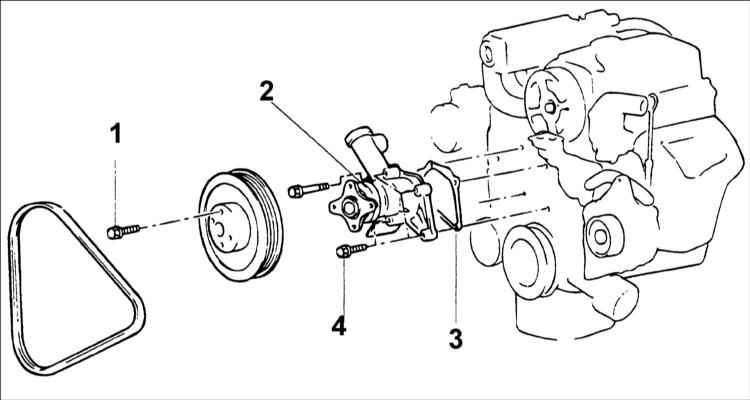

4.6. Водяной насос двигателя SOHC
1 – болт, 8–10 Н•м;
2 – водяной насос; |
3 – прокладка;
4 – болт, 12–15 Н•м. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной клеммы
аккумуляторной батареи. Слейте охлаждающую жидкость в подходящий контейнер
и отсоедините шланг со штуцера выхода охлаждающей жидкости с водяного
насоса. |
| 2. Снимите поликлиновой ремень и шкив водяного
насоса. |
| 3. Снимите кожухи зубчатого ремня и ролик
натяжения зубчатого ремня. |
| 4. Выверните болты крепления водяного насоса,
затем снимите опору генератора. |
| 5. Снимите водяной насос с блока цилиндров. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте каждую деталь на
отсутствие трещин, повреждений или износа и при необходимости замените
насос в сборе. |
| 2. Проверните вал водяного насоса
и проверьте плавность вращения при отсутствии шума. |
 |

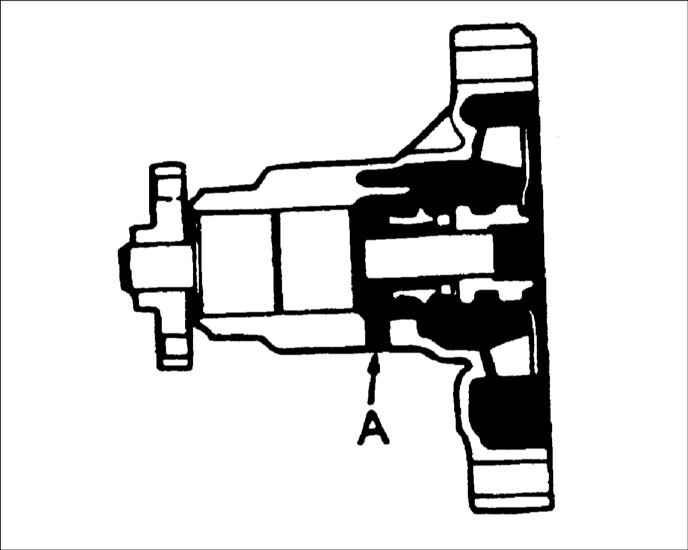

3. Проверьте отсутствие утечек
охлаждающей жидкости из насоса. Если имеется утечка из отверстия А,
неисправно уплотнение насоса. При необходимости, замените водяной
насос. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Очистите от остатков прокладки
и инородного материала поверхность уплотнения водяного насоса. |

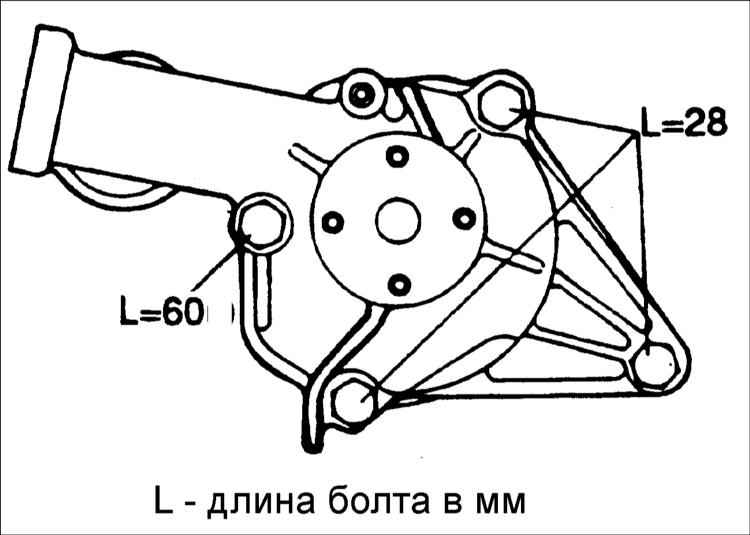

| 2. Установите на водяной насос новую
прокладку, установите насос и закрепите его болтами.
Момент затяжки: 12–15 Н•м
|
| 3. Установите ролик натяжения зубчатого
ремня и отрегулируйте натяжение ремня. |
| 4. Установите кожухи зубчатого ремня. |
| 5. Установите шкив водяного насоса
и поликлиновой ремень, затем отрегулируйте натяжение ремня. |
| 6. Залейте в систему охлаждения
необходимое количество требуемой охлаждающей жидкости. |
 |
7. Подсоедините провод к отрицательной клемме
аккумуляторной батареи. Пустите двигатель и проверьте отсутствие утечек
из системы охлаждения. |
|
|
