4.4. Поликлиновой ременьСнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте болты крепления шкива водяного
насоса. | | 2. Ослабьте гайки

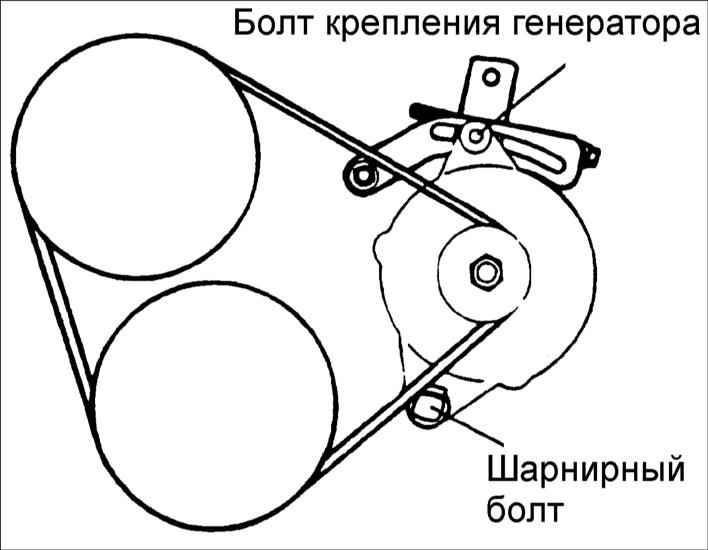

поддержки генератора. | | 3. Ослабьте
болт крепления генератора и снимите поликлиновой ремень. |  | 4.
Выверните болты крепления шкива водяного насоса. Момент затяжки:
Шарнирный
болт (А) крепления генератора: 20–25 Н•м
Болт (В) крепления генератора: 15–22
Н•м
Болт крепления кронштейна генератора: 20–28 Н•м | |
Проверка
Проверьте следующие элементы и при наличии
дефектов замените их.
| ПОРЯДОК ВЫПОЛНЕНИЯ |

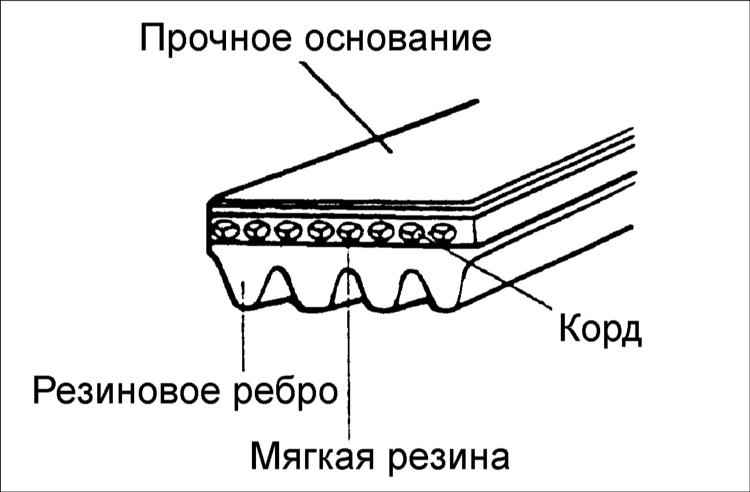

| 1. Проверьте поверхность поликлинового ремня
на отсутствие повреждений и трещин. | | 2.
Проверьте поверхность поликлинового ремня на отсутствие масла и смазочного материала. |
| 3. Проверьте поверхность поликлинового
ремня на отсутствие неравномерного износа. |  | 4.
Проверьте поверхность шкива на отсутствие трещин или повреждений. | |
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите шкив насоса и закрепите его болтами. |
| 2. После установки поликлинового ремня отрегулируйте
его натяжение. | |
Установка
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте состояние поликлинового ремня и
расположение его на шкивах. |
Предупреждение

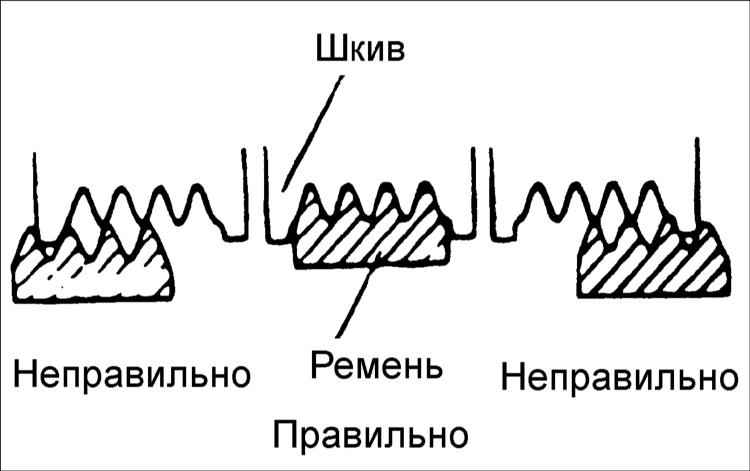

Проверьте правильность расположения ребер поликлинового ремня в канавках шкивов.
Если при работе поликлиновой
ремень издает посторонний шум, проверьте ремень на отсутствие износа и повреждений,
а также рабочие поверхности шкивов.
|

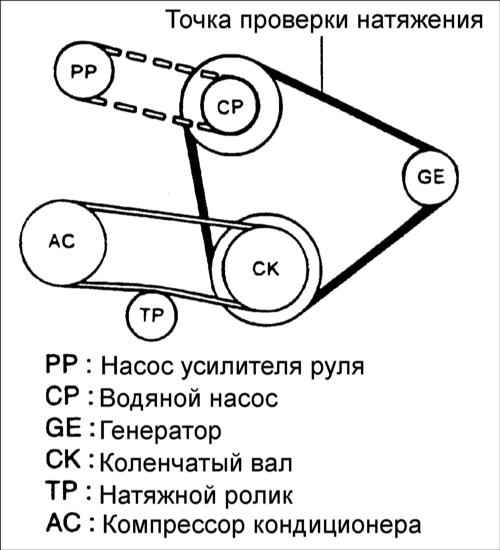

| 2. Специальным прибором измерьте натяжение
ремня привода генератора. При отсутствии специального прибора, проверьте натяжение
ремня, надавив на него усилием 100 Н (10 кг) в месте, расположенном на одинаковом
удалении от шкивов и измерьте прогиб ремня. Натяжение ремня привода генератора:
Новый ремень: 65–75 кг
Бывший в употреблении ремень: 40 кг
Проверка: 35–50
кг
Натяжение ремня привода генератора и насоса усилителя рулевого управления:
Новый ремень: 55–70 кг
Бывший в употреблении ремень: 38–48 кг
Натяжение
ремня привода генератора и кондиционера:
Новый ремень: 60–70 кг
Бывший
в употреблении ремень: 32–40 кг
Проверка: 25–50 кг Бывшим в употреблении
ремнем считается ремень, проработавший на двигателе более 5 мин. |
|

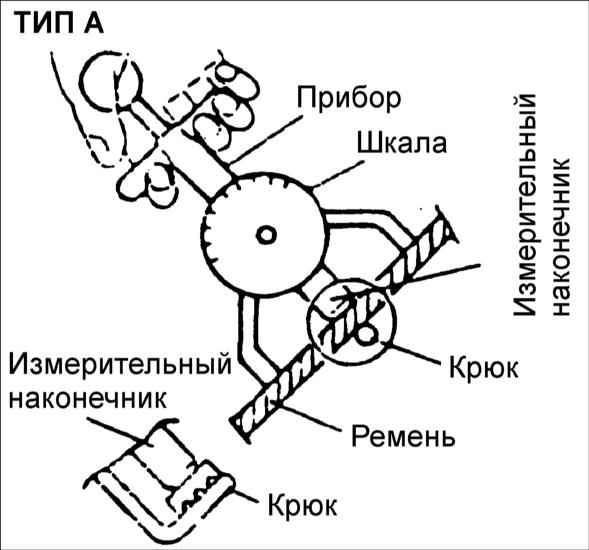

Измерение натяжения специальным прибором типа
А
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| При измерении натяжения поликлинового ремня,
прибор не должен касаться других элементов двигателя. | |

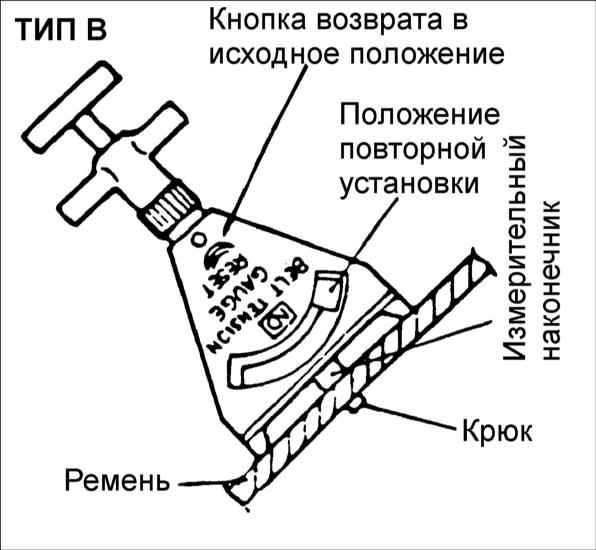

Измерение натяжения специальным прибором типа В
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При измерении, убедитесь, что повернули
кнопку повторной установки в направлении стрелки, чтобы установить стрелку прибора
в исходное состояние. |  | 2.
После снятия прибора с ремня, стрелка прибора все еще будет указывать натяжение
ремня. | |
Предупреждение
Не рекомендуется регулировать
натяжение ремня от руки, так как эта регулировка не обеспечит достаточной точности
и ремень может проскальзывать на шкивах. Всегда используйте специальный прибор.
Проверьте, что натяжение ремня
соответствует требуемым значениям.
Проверяйте натяжение ремня после затягивания шарнирного болта и болта крепления
генератора.
|
