1.16. Надувные подушки безопасностиАвтомобиль оборудован дополнительной системой пассивной безопасности (надувными
подушками безопасности) SRS. Наличие этой системы можно определить по наличию
надписи "SRS AIR BAG" имеющейся на крышке подушки безопасности в рулевом
колесе и на накладке панели со стороны переднего пассажира над вещевым ящиком.
Система SRS состоит из подушек безопасности установленных под накладками в середине
рулевого колеса и в панели со стороны переднего пассажира над вещевым ящиком.
Задачей дополнительной системы пассивной безопасности SRS является обеспечение
дополнительной безопасности водителя и/ или переднего пассажира в дополнение к
системе ремней безопасности при фронтальных ударах средней или большой силы.

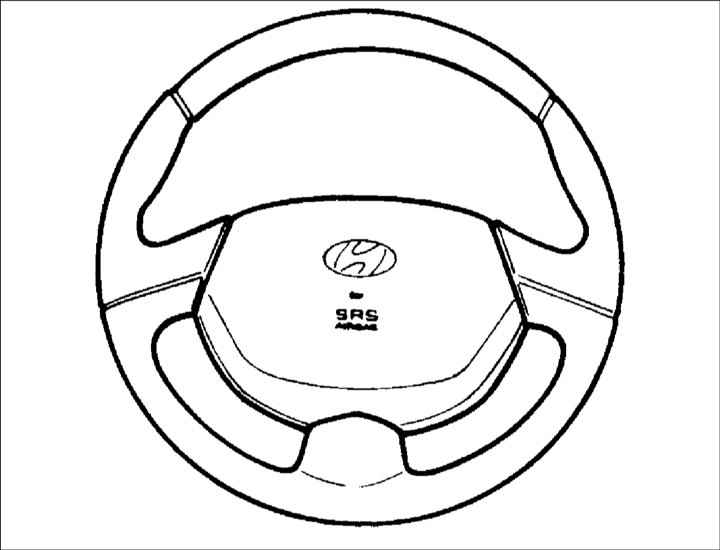

| | Расположение
подушки безопасности водителя |
Предупреждение
 Обязательно ознакомьтесь
с информацией о системе SRS на этикетках, расположенных на обратной стороне солнцезащитного
козырька со стороны водителя и внутри вещевого ящика.
Как указывает название системы SRS, эта система разработана в дополнение и для
работы совместно с трехточечными ремнями безопасности водителя и переднего пассажира
и не является заменой для них. Поэтому, находясь в автомобиле, Вы должны быть
всегда пристегнуты ремнями безопасности. Более того, подушки безопасности срабатывают
только при очень сильных ударах, когда удар происходит под углом 30° от продольной
оси автомобиля и не сработают при боковом и заднем ударах или при переворачивании
автомобиля на крышу. Кроме того, подушки безопасности срабатывают только один
раз. Потому необходимо всегда пристегиваться ремнями безопасности.
Водитель должен откинуться на спинку сиденья как можно глубже, сохраняя управление
над автомобилем. Если Вы сидите слишком близко к подушке безопасности, при её
раскрытии она может вызвать серьёзные травмы и даже смерть.
На или рядом с подушкой безопасности в рулевом колесе, панели приборов и передней
панели над перчаточным ящиком нельзя класть никакие предметы, потому что такие
предметы могут причинить травмы в случае раскрытия подушки безопасности при ударе.
Если сработала подушка безопасности,
она должна быть заменена официальным дилером "Хёндэ".
o Не пытайтесь
ремонтировать или разъединять провода системы SRS или другие её компоненты. Это
может привести к травмам, вызванным случайным срабатыванием подушек безопасности,
или выведению из строя системы SRS.
Не устанавливайте детскую систему безопасности на месте переднего пассажира. В
случае аварии и раскрытия подушки безопасности дети могут получить серьёзные травмы.
Не позволяйте детям ездить
на переднем пассажирском сидении. Если старшие дети уже могут ездить на переднем
сидении, убедитесь в том, что они соответствующим образом пристёгнуты, и что сидение
отодвинуто назад как можно дальше.
Для обеспечения максимальной защиты при всех типах столкновений, все пассажиры,
включая водителя должны быть всегда пристегнуты ремнями безопасности независимо
от наличия подушки безопасности на данном сидении, чтобы свести к минимуму риск
получения травмы в случае дорожно–транспортного происшествия. Не наклоняетесь
слишком близко к подушке безопасности, когда автомобиль движется.
Для обеспечения защиты при столкновении, наполнение подушек безопасности SRS газом
происходит с большой силой. Если пассажир не пристегнут ремнем безопасности, надувная
подушка безопасности может сильно ударить его, что может послужить причиной серьезной
травмы.
Функции и элементы системы SRS
Дополнительная
система пассивной безопасности (SRS) включает в себя следующие компоненты:
– фронтальную надувную подушку безопасности водителя в сборе;
– фронтальную
надувную подушку безопасности переднего пассажира в сборе;
– поддержку для
коленей;
– контрольную лампу системы SRS;
– электронный блок управления
SRS.
Электронный блок управления SRS постоянно контролирует все компоненты
системы, когда ключ зажигания находится в положении "ОN" (Вкл.), и определяет,
достаточно ли сильный был фронтальный или около фронтальный удар для того, чтобы
раскрыть подушки безопасности.
Контрольная лампа системы SRS в комбинации
приборов будет мигать приблизительно 6 с после поворота ключа зажигания в положение
"ОN" (Вкл.) или после запуска двигателя, после чего эта лампа должна
погаснуть.
Надувные подушки безопасности расположены в середине рулевого
колеса и в панели напротив сидения переднего пассажира над вещевым ящиком. Когда электронный блок управления SRS определяет фронтальный удар достаточной
силы, он автоматически раскрывает подушки безопасности.

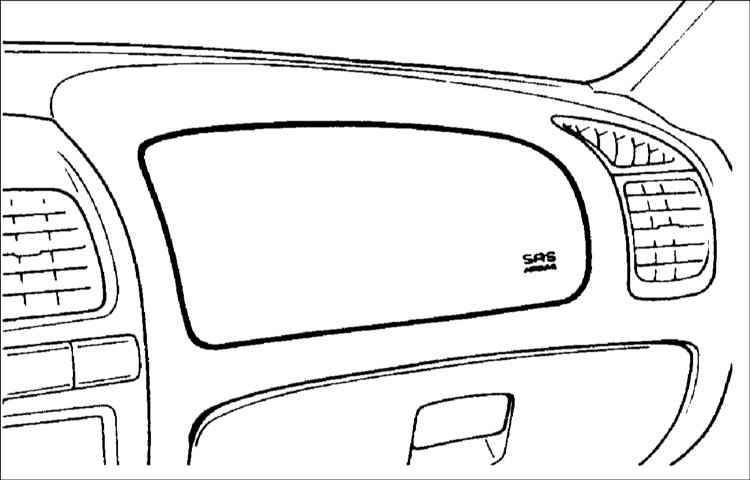

| | Расположение
подушки безопасности пассажира на переднем сиденье |
Во время
раскрытия подушек безопасности, расширяющаяся при надувании газом подушка безопасности
выбивает крышку, которая разламывается по специальному шву.

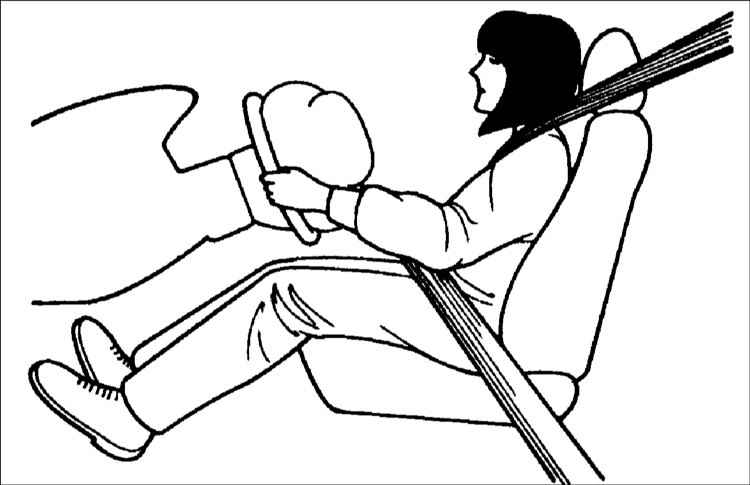

| | Раскрытие
подушки безопасности водителя |
Полностью раскрытая подушка
безопасности в комбинации с правильно пристегнутым ремнем безопасности замедляет
движение водителя или переднего пассажира вперед, тем самым, снижая риск травмирования
головы и грудной клетки.

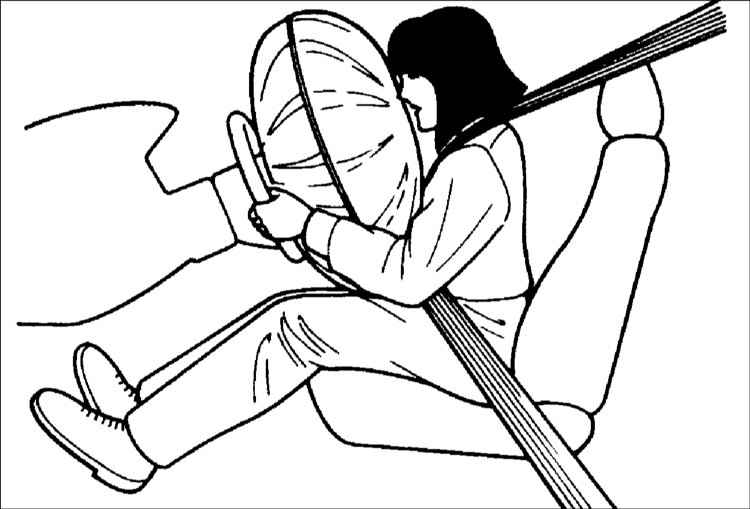

| | Раскрытая
подушка безопасности водителя |

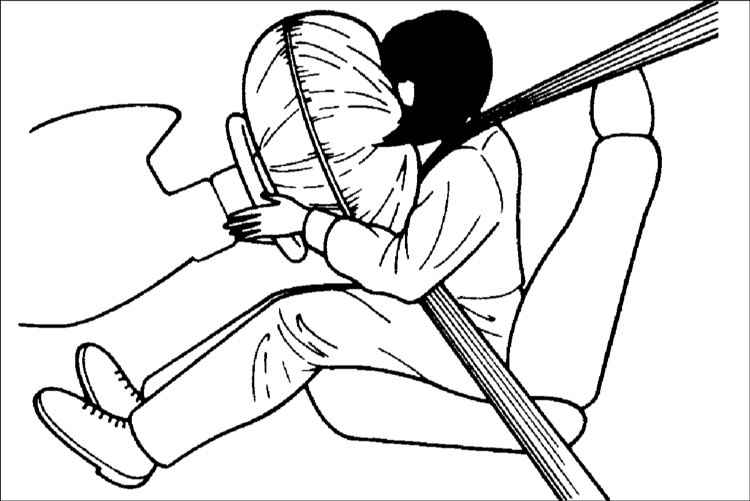

| | Замедление
движения водителя вперед и снижения риска травмирования головы и грудной клетки |
После полного наполнения подушки безопасности газом она сразу же
начинает сдуваться, открывая водителю передний обзор.

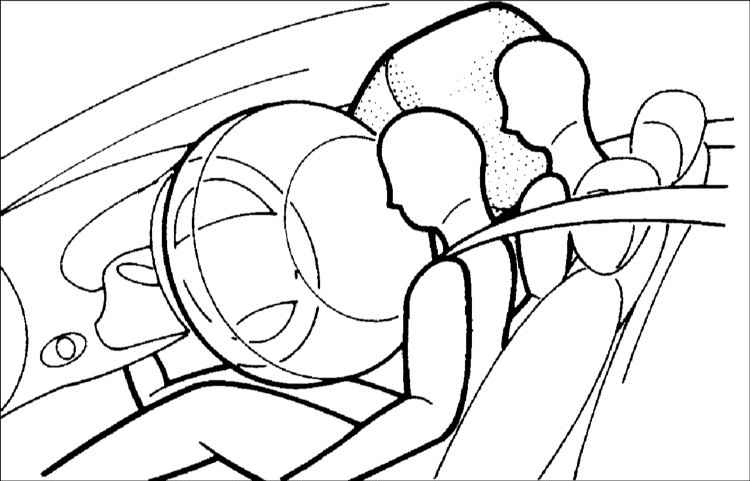

| | Раскрытые
подушки безопасности водителя и переднего пассажира |
Предупреждение
При размещении в салоне автомобиля емкости с жидким освежителем воздуха, не располагайте
его ни рядом с панелью приборов, ни на поверхности накладки панели приборов. В
случае утечки жидкости из емкости с освежителем воздуха и попадании ее на панель
приборов, накладку панели приборов или дефлектор системы вентиляции, она может
повредить эти детали.
При
срабатывании надувной подушки безопасности SRS слышится резкий громкий хлопок
и выделяется некоторое количество дыма и пыли (порошка). Данные явления не представляют
опасности и являются нормальными. Однако, пыль (порошок), вырабатываемый при наполнении
подушек газом, может привести к раздражению кожи. После срабатывания надувных
подушек безопасности, обязательно вымойте лицо и руки с мылом и теплой водой.
Система SRS работает только
когда ключ зажигания находится в положении "ОN" (Вкл.). Если контрольная
лампа SRS не загорается или горит постоянно после мигания приблизительно в течение
6 с после поворота ключа зажигания в положение "ОN" (Вкл.), после запуска
двигателя, или загорается во время движения автомобиля, это указывает на неисправность
системы SRS. Немедленно обратитесь к Вашему официальному дилеру ХЁНДЭ для проверки
системы SRS.
Перед заменой
предохранителя или отсоединением провода от отрицательной клеммы аккумуляторной
батареи, поверните ключ зажигания в положение "LOCK" (Блокировка) или
выньте ключ из замка зажигания. Не снимайте или не заменяйте предохранители, относящиеся
к системе SRS, когда ключ зажигания находится в положении "ОN" (Вкл.).
Несоблюдение этой меры предосторожности приведет к тому, что контрольная лампа
SRS загорится.
Боковая подушка безопасности
Боковая подушка безопасности расположена сбоку в спинках передних сидений. Назначение
этой подушки безопасности – обеспечить дополнительную защиту водителя и/ или переднего
пассажира помимо защиты ремней безопасности. Такие подушки безопасности раскрываются
только при некоторых боковых ударах, в зависимости от их силы, угла, скорости
и места. Боковые подушки безопасности раскрываются не при всех боковых ударах.

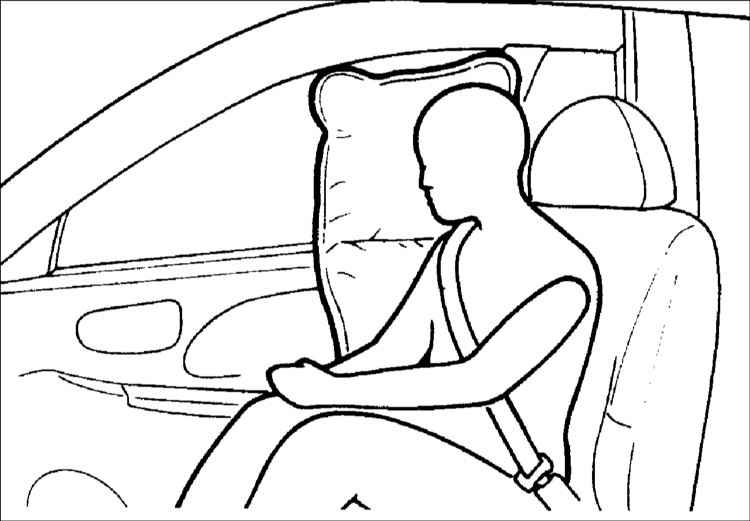

| | Раскрытая
боковая подушка безопасности |
| | Расположение
датчиков удара боковых подушек безопасности |
Предупреждение
Для лучшей защиты боковой подушкой безопасности и во избежание травм, люди, сидящие
спереди, должны сидеть прямо с правильно пристёгнутым ремнём безопасности. Руки
водителя должны лежать на рулевом колесе в положении 9:00 и 15:00 часов. Руки
пассажира должны лежать на коленях.
Не следует использовать дополнительные чехлы для сидений, так как это может снизить
или свести на нет эффективность системы.
Не устанавливайте аксессуары на или рядом с боковой подушкой безопасности.
Не прилагайте чрезмерную силу
к боковой части сиденья.
Не кладите какие–либо предметы на или между Вами и подушкой безопасности.
Не кладите какие–либо предметы
(например, зонт или сумку) между передней дверью и сиденьем. Такие предметы могут
быть опасны и могут причинить травмы, если сработает боковая подушка безопасности.
Во избежание непредвиденного
срабатывания боковой подушки безопасности, которое может привести к травме, избегайте
удара датчика боковой подушки безопасности при включённом зажигании.
Техническое обслуживание дополнительной системы надувных подушек безопасности
SRS
Дополнительная система пассивной безопасности SRS является необслуживаемой
и не имеет компонентов и деталей, обслуживание которых Вы можете безопасно производить
своими силами. Дополнительную систему пассивной безопасности SRS в целом, следует
проверять у официального дилера ХЁНДЭ через каждые 10 лет с момента производства
автомобиля.
Любые работы по техническому обслуживанию дополнительной
системы пассивной безопасности SRS (надувных подушек безопасности) или расположенных
вблизи нее деталей, должны осуществляться только официальным дилером ХЁНДЭ. Не
разрешайте никому, кроме официального дилера ХЁНДЭ, проводить техническое обслуживание,
проверку или ремонт любых компонентов и электропроводки дополнительной системы
пассивной безопасности SRS, а также воздействовать на эти компоненты или снимать
их.
Предупреждение
Никогда не устанавливайте на сидении переднего пассажира, оборудованном подушкой
безопасности, детское сидение в котором ребенок располагается спиной по ходу движения
автомобиля.
Внесение изменений
в компоненты или электропроводку дополнительной системы пассивной безопасности
SRS, включая наклеивание наклеек на крышки накладок подушек безопасности, может
неблагоприятно сказаться на работе системы SRS и может привести к тяжелым травмам.
Для чистки крышек накладок
подушек безопасности следует использовать только мягкую сухую ткань или ткань,
слегка смоченную чистой водой. Моющие растворы или очистители могут неблагоприятно
воздействовать на крышки накладок подушек безопасности и на правильное их срабатывание.
Не кладите любые предметы
на или около модулей подушек безопасности на рулевом колесе, панели приборов и
панели напротив сидения переднего пассажира над вещевым ящиком, поскольку они
могут помешать правильному срабатыванию надувной подушки безопасности и могут
сами послужить причиной травмирования, будучи с большой силой выброшенными в салон
при наполнении надувной подушки безопасности.
Дополнительная система пассивной безопасности SRS рассчитана на однократное применение.
После срабатывания надувные подушки не могут использоваться вновь. Их следует
срочно заменить, а вся система надувных подушек должна быть проверена официальным
дилером ХЁНДЭ.
Любые работы
с проводкой системы SRS или ее отсоединение, а также с другими агрегатами системы
SRS может привести к внезапному наполнению надувных подушек, либо к нарушению
работоспособности надувных подушек, что, в конечном счете, может привести к серьезным
травмам.
Если Ваш автомобиль
был залит водой выше уровня пола, не пытайтесь запустить двигатель; отбуксируйте
автомобиль официальному дилеру ХЁНДЭ.
|
