19.9.15. Снятие выключателя плафона

ПОРЯДОК ВЫПОЛНЕНИЯ

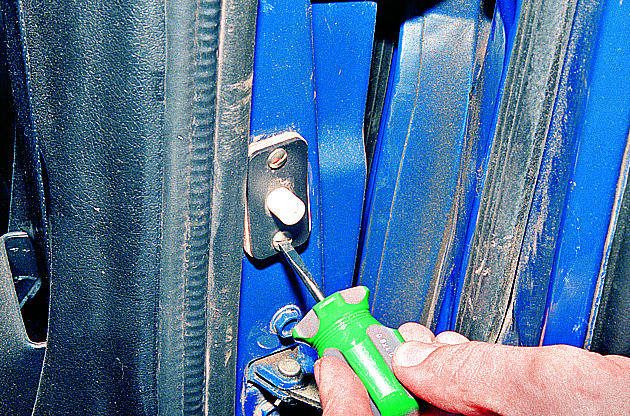

Отверткой отворачиваем два самореза…

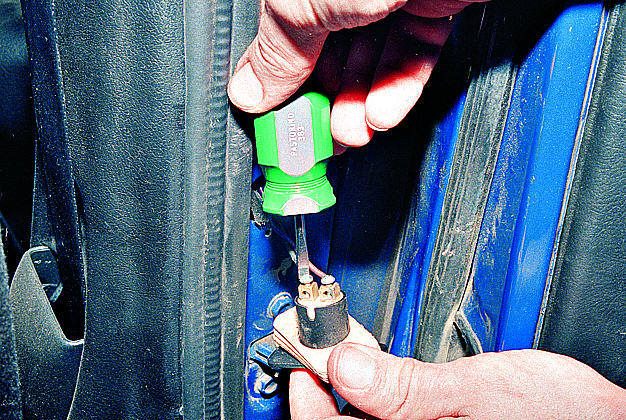

…и, ослабив два винта крепления проводов, снимаем выключатель.

При сборке подсоединяем провода произвольно.
