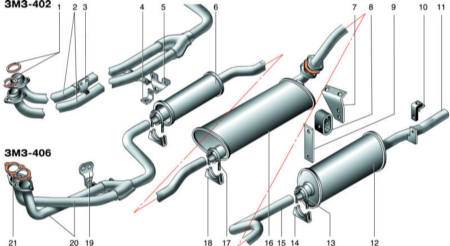

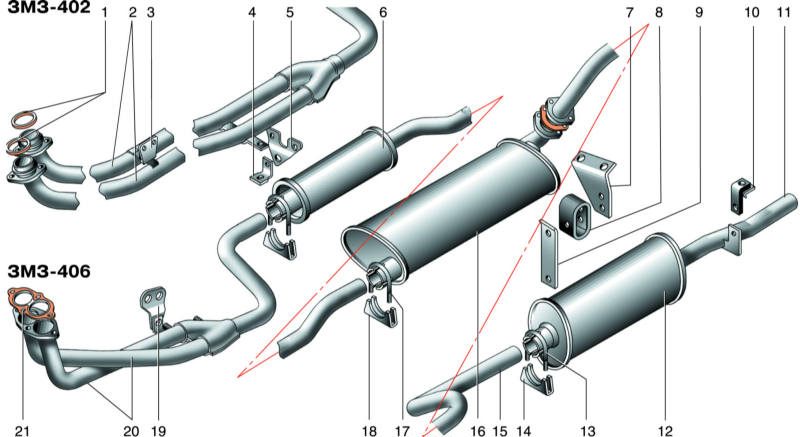

9. Система выпуска отработавших газов

1 – кольца уплотнительные;
2, 20 – приемные трубы;
3, 4, 5, 7, 9, 10, 19 – кронштейны;
6 – дополнительный резонатор;
8 – амортизатор;
11 – выпускная труба;

12 – основной резонатор;
13, 17 – стремянки;
15 – промежуточная труба;
16 – глушитель;
14, 18 – хомуты;
21 – прокладка
