19.9.10. Замена ламп задних противотуманных фонарей и фонарей света заднего хода

ПОРЯДОК ВЫПОЛНЕНИЯ

Лампы меняются при снятом фонаре.

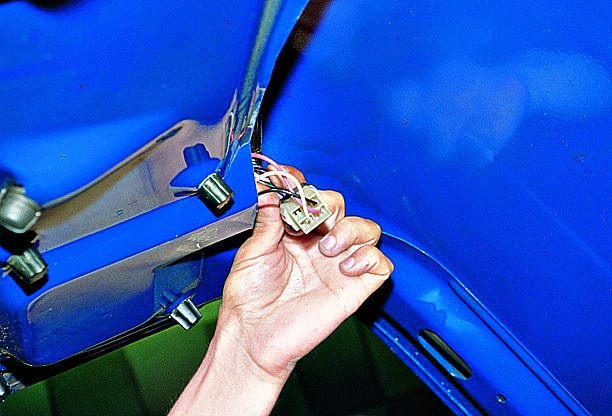

Потянув за жгут проводов, извлекаем…

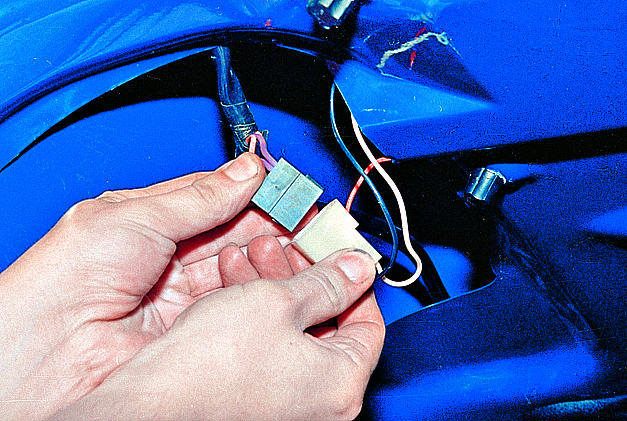

…и разъединяем разъем.

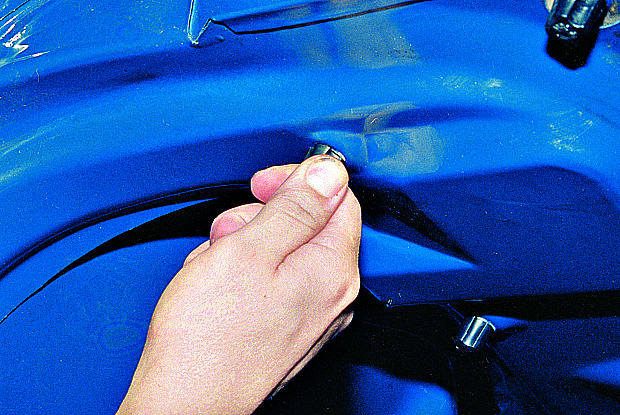

Отворачиваем четыре пластмассовые гайки…

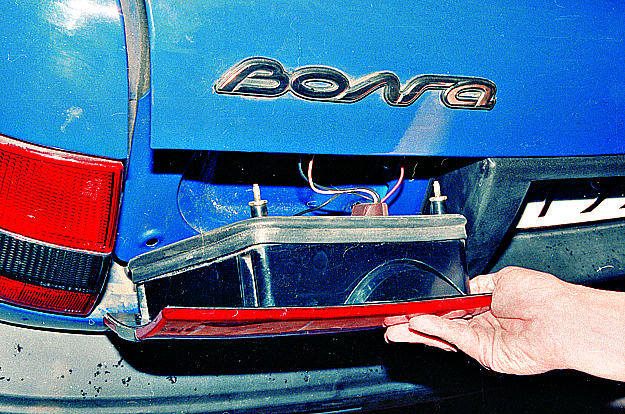

…и снимаем фонарь.

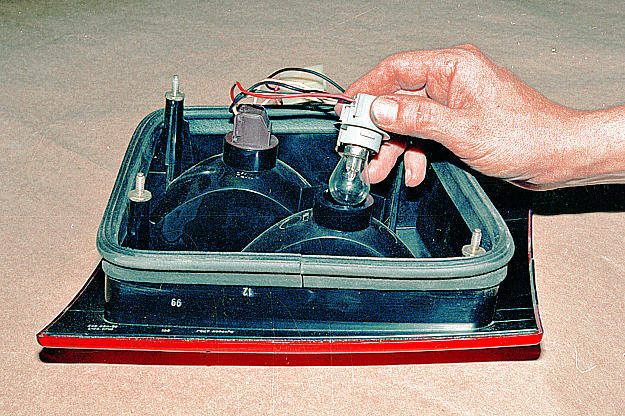

Вынув патрон, меняем неисправную лампу.

Устанавливаем фонарь в обратной последовательности.
