19.5. Генератор 1631.3701 двигателя ЗМЗ-402

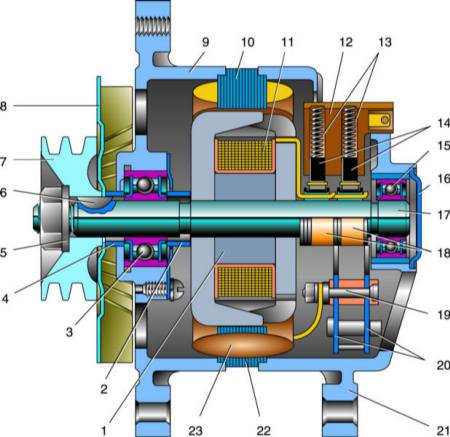

Генератор 1631.3701

1 – ротор; 2 – втулка; 3 – передний подшипник; 4 – втулка; 5 – шайба с гайкой; 6 – шпонка; 7 – шкив; 8 – вентилятор; 9 – передняя крышка; 10 – статор; 11 – обмотка ротора; 12 – щеткодержатель;	13 – пружины щеток; 14 – щетки; 15 – задний подшипник; 16 – крышка; 17 – вал; 18 – контактные кольца; 19 – вывод обмотки статора; 20 – пластины-держатели; 21 – задняя крышка; 22 – набор статора; 23 – обмотка статора.

Генератор 1631.3701 – трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в шариковых подшипниках, установленных в крышках. Смазка в подшипники заложена на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник установлен с внутренней стороны передней крышки и поджат шайбой с четырьмя винтами.

В статоре генератора две трехфазные обмотки, выполненные по схеме “звезда” и подключенные параллельно друг другу. Выпрямитель – мостовой схемы, состоит из шести диодов. Они запрессованы в две подковообразные алюминиевые пластины-держатели. Пластины объединены в выпрямительный блок, закрепленный внутри задней крышки генератора.

На роторе расположены обмотки возбуждения генератора. Выводы обмоток припаяны к двум медным контактным кольцам на валу ротора. Питание к ним подводится через две угольные щетки, установленные в щеткодержателе.

Генератор работает совместно с регулятором напряжения, который закреплен на брызговике правого лонжерона под расширительным бачком. При выходе регулятора из строя, его заменяют.

Для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения радиопомех, между “ ” и “массой” генератора включен конденсатор.

Внутренние обмотки генератора и выпрямительный блок охлаждаются воздухом через окна в крышках от центробежного вентилятора, установленного на валу ротора.

Техническая характеристика генератора 1631.3701
