19.9.14. Снятие плафона освещения салона, замена лампы

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем “минусовой” провод от аккумуляторной батареи.
Для снятия плафона…

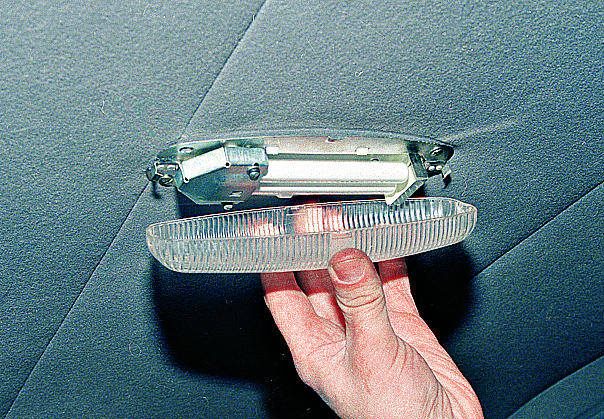

…снимаем с пружинных защелок рассеиватель.

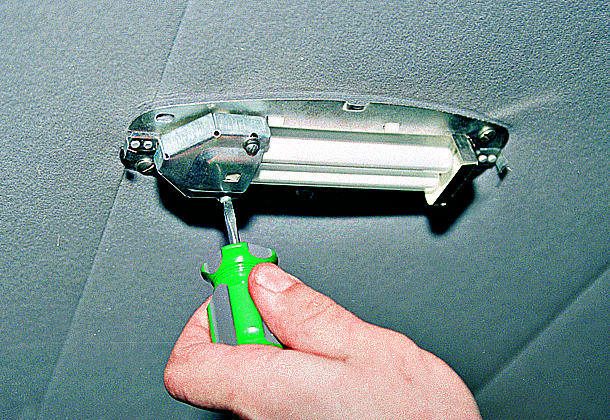

Отверткой отворачиваем четыре самореза крепления каркаса плафона…

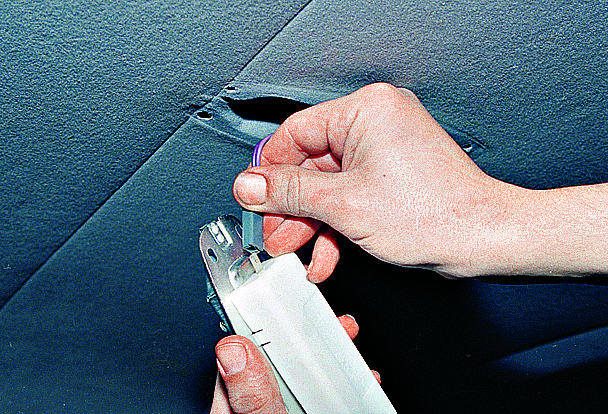

…и, отсоединив разъем, снимаем каркас.

Для замены лампы, прежде всего,...

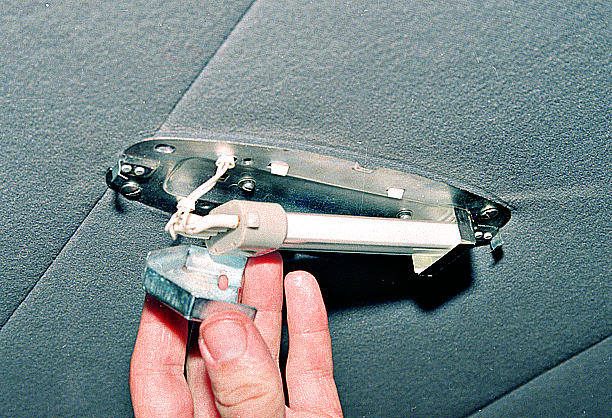

…сняв рассеиватель, отворачиваем два винта крепления кронштейна лампы…

…и снимаем его.

Попарно отсоединив провода, снимаем лампу.

Устанавливаем новую лампу и собираем плафон в обратном порядке.
