9.10.7. Ремонт вакуумного усилителя

Работоспособность вакуумного усилителя легко проверить на автомобиле (см. выше).

Необходимо убедиться также в герметичности вакуумного усилителя и обратного клапана. Для этого следует заглушить двигатель, сделать выдержку 1—2 мин и нажать несколько раз на педаль. Во время первых трех нажатий должен быть слышен шум воздуха, входящего в усилитель. Если этого не происходит, вакуумный усилитель или обратный клапан неисправны.

Полностью разбирать усилитель следует только когда это необходимо.

Снимать усилитель с автомобиля и разбирать надо в следующем порядке:

- очистить усилитель от пыли и грязи, отсоединить резиновый шланг от обратного клапана, а главный цилиндр от усилителя;

- закрепить главный цилиндр с бачком, чтобы из него не вылилась жидкость (это позволяет исключить прокачку системы после ремонта);

- вынуть шплинт, отвернуть гайку крепления оси проушины толкателя к педали тормоза и снять пружинную шайбу, ось и пластмассовые втулки;

- отвернуть четыре гайки крепления вакуумного усилителя к щитку передка кабины, вынуть усилитель из подкапотного пространства;

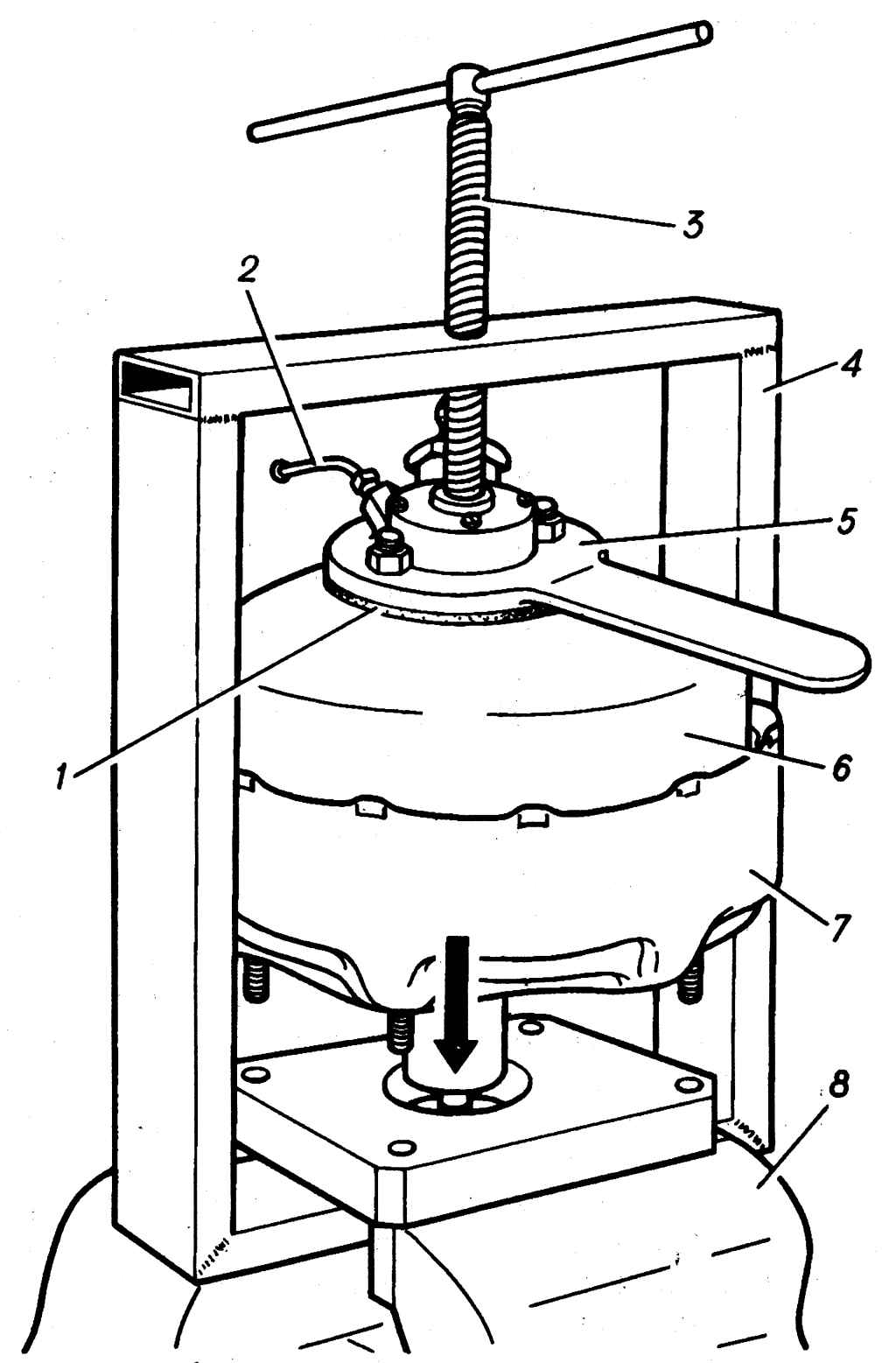

Рис. 8.9. Приспособление для разборки и сборки усилителя: 1 — прокладка; 2 — трубка; 3 — винт; 4 — приспособление; 5 — заглушка; 6 — крышка; 7 — корпус; 8 — тиски

- закрепить двумя гайками на шпильках крышки 6 (рис. 8.9) корпуса специальную заглушку 5 с ручкой для поворота крышки и с трубкой 2 для подключения вакуумметра;

- установить вакуумный усилитель в специальное приспособление 4, закрепленное в тисках 8;

- ввертывая винт 3 в приспособление, утопить крышку 6 вакуумного усилителя до появления небольшого зазора в соединении крышка — корпус 7;

Рис. 8.2. Вакуумный усилитель: А1, А2, A3, А4 и A5 — полости вакуумного усилителя; А6 — отверстия; 1 — обратный клапан; 2 — уплотнительная втулка; 3 и 16 — толкатели; 4 — регулировочный болт; 5, 10, 17 — поршни; 6 — крышка; 7 и 8 — диафрагмы; 9 — упорное кольцо; 11 — корпус усилителя; 12 — направляющие кольца; 13 — уплотнительные манжеты; 14 — фильтр; 15 — корпус клапанов; 18 — диафрагма клапанов; 19 — винт; 20 — реактивная шайба; 21 — пружина; 22 — соединитель поршней

- вставить в ручку заглушки удлинитель и повернуть ручку до совпадения выступов на корпусе с прорезями на крышке. Отвернуть винт на несколько оборотов и снять крышку 6 с пружиной 21 (см. рис. 8.2);

- отвернуть гайку соединителя поршней и снять поршень 5 с диафрагмой 7, тарелку и упорное кольцо;

- снять усилитель с приспособления и извлечь из корпуса упорную крышку и другие детали усилителя, извлечь стопорную шайбу и вынуть из соединителя толкатель;

- отвернуть три болта с пружинными шайбами и снять соединитель, поршень 10 с диафрагмой 8 и диафрагму 18 с пружиной. Вынуть из поршня 10 реактивную резиновую шайбу 20; вывернуть два винта 19, фиксирующих поршень 17 толкателя в корпусе 15 клапанов, и вынуть толкатель с поршнем;

- отвернуть проушину толкателя, предварительно ослабив контргайку;

- слегка сжать пружину толкателя, вынуть стопорную шайбу и снять остальные детали с толкателя. Толкатель с поршнем — это неразборное соединение. Вынуть стопорные шайбы и извлечь из упорной крышки и корпуса 11 усилителя направляющие пластмассовые кольца 12, а также уплотнительные резиновые манжеты 13;

- снять с соединителя поршней уплотнительное резиновое кольцо;

- вынуть обратный клапан 1 из крышки корпуса и при необходимости заменить его.

Все детали усилителя очистить от грязи и осмотреть. Детали, имеющие повреждения или чрезмерный износ, заменить. Особое внимание следует уделить проверке резиновых деталей усилителя, а также состоянию наружных полированных поверхностей соединителя поршней и корпуса 15 клапанов. При наличии царапин и задиров эти поверхности следует аккуратно зачистить мелкой шкуркой и промыть.

Если фильтр 14 засорен, его необходимо заменить.

Перед сборкой все детали усилителя должны быть абсолютно чистыми. При необходимости все детали, за исключением резиновых, можно промыть в чистом керосине и высушить струей сжатого воздуха.

Собирать усилитель следует в последовательности, обратной разборке.

При сборке необходимо учитывать следующие особенности:

- резиновое уплотнительное кольцо в корпусе 15 клапанов необходимо смазать смазкой ЦИАТИМ-221;

- после установки уплотнительных манжет 13 в корпус и упорную крышку смазать их внутренние поверхности тонким слоем смазки ЦИАТИМ-221;

- установить собранный толкатель с поршнем в корпус 15 клапанов. Слегка нажать на толкатель, преодолевая сопротивление пружины, и ввернуть два фиксирующих винта 19. Винты завернуть до упора, затем отвернуть на 0,5 оборота каждый и закернить их для предотвращения отворачивания. Толкатель с поршнем должен перемещаться без заеданий и перекосов на 1—2 мм;

- наружные полированные поверхности соединителя поршней и корпуса 15 клапанов перед сборкой смазать тонким слоем смазки ЦИАТИМ-221;

—поверхность диафрагм 7 и 8 перед сборкой покрыть тонким слоем талька, а канавку буртика диафрагмы 7 для облегчения поворота крышки относительно корпуса смазать тонким слоем касторового масла или жидкостью НГ-213;

- диафрагму 7 при сборке расправить так, чтобы ее буртик зашел за выступы на корпусе усилителя и прижался к внутреннему диаметру корпуса;

- гайку, крепящую поршень 5, затянуть моментом 5,5—8 Н·м (0,55— 0,8 кгс·м);

- вставляя крышку 6 в корпус 11, следить, чтобы не завернулась диафрагма 7.

- соединить обратный клапан 1 усилителя шлангом с источником разрежения, например, с впускной трубой работающего двигателя; конец трубки 2 (см. рис. 8.9) в заглушке 5 соединить шлангом с вакуумметром;

- создать в усилителе разрежение около 70 кПа (0,7 кгс/см²) и закрыть кран на вакуумном трубопроводе. В течение 10 с разрежение не должно изменяться более чем на 4 кПа (0,04 кгс/см²).

После проверки установить между привалочной поверхностью корпуса усилителя и центром проушины толкателя расстояние 131—133 мм, как указано на рис. 7.6 и затянуть гайку проушины.

Правильная работа главного тормозного цилиндра возможна, если зазор между головкой регулировочного болта 4 и привалочной плоскостью крышки 6 вакуумного усилителя равен 1,35—1,65 мм. Для установки этого зазора ослабить контргайку и вращать болт 4. После регулировки затянуть контргайку.

Собирать усилитель с главным цилиндром и устанавливать его на автомобиль надо в порядке, обратном разборке.
