9.10.2. Заполнение жидкостью тормозной системы. Удаление воздуха из тормозной системы (прокачка)

Тормозная система прокачивается при замене тормозной жидкости, при попадании в гидропривод воздуха, при проведении ремонтных работ, связанных с разгерметизацией системы.

Гидравлический привод имеет два независимых контура, поэтому каждый контур прокачивается отдельно. Прокачку следует начинать с тормозного механизма, наиболее удаленного от главного тормозного цилиндра, то есть с правого. Прокачка выполняется двумя исполнителями в следующем порядке:

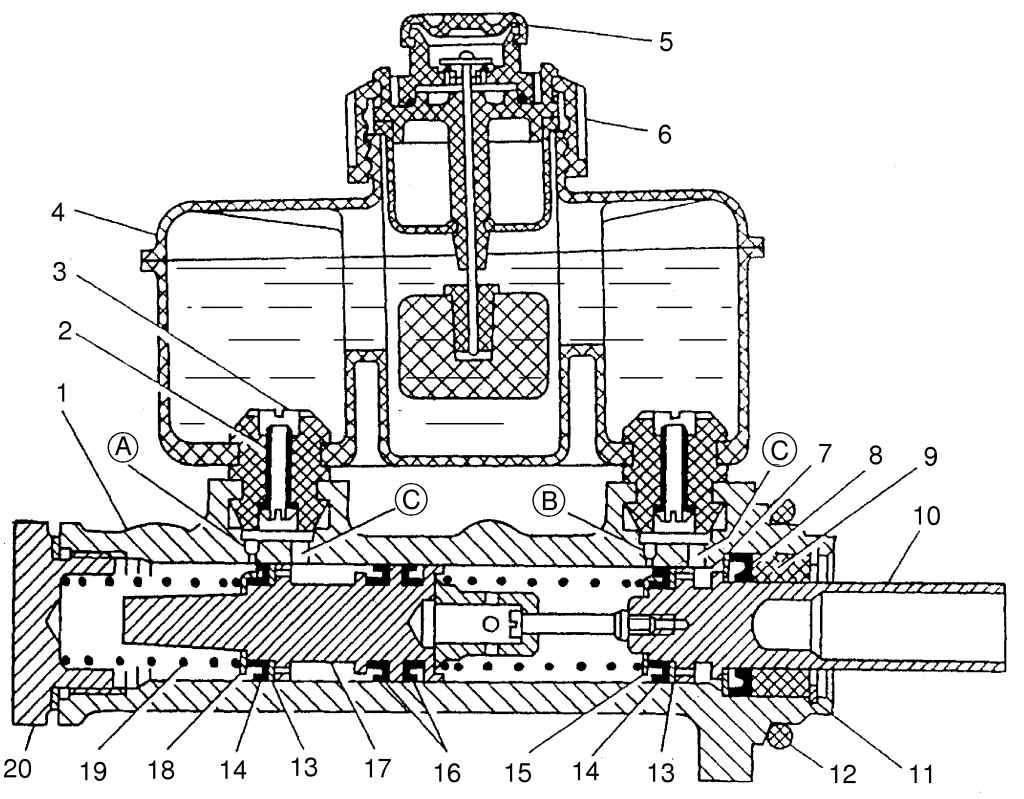

Рис. 8.3. Главный тормозной цилиндр: 1 — корпус; 2 — трубка; 3 — соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения уровня тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18— упорные шайбы; 19 — пружина: 20 — пробка; А, В — компенсационные отверстия; С — перепускные отверстия

- отвернуть датчик 6 (см. рис. 8.3) и залить в бачок 4 тормозную жидкость до метки МАХ;

- очистить от грязи клапаны прокачки передних и задних тормозных механизмов, снять с клапанов прокачки резиновые защитные колпачки;

- надеть на головку клапана правого заднего колесного цилиндра шланг слива тормозной жидкости. Свободный конец шланга опустить в тормозную жидкость, налитую в чистый прозрачный сосуд;

- отвернуть клапан прокачки на 1/2 — 3/4 оборота, нажать на педаль тормоза. В положении полностью нажатой педали, помощник должен завернуть клапан прокачки. Повторять эту операцию до тех пор, пока не прекратятся выделения пузырьков воздуха;

- после прекращения прокачки помощник должен плотно завернуть клапан, в то время как педаль тормоза удерживается в нажатом положении. Снять шланг и надеть защитный колпачок;

- в такой же последовательности прокачать задний левый и передние тормозные механизмы.

При удалении воздуха из гидропривода тормозов необходимо своевременно доливать тормозную жидкость в бачок, не допуская «сухого» дна.

После прокачки долить тормозную жидкость в бачок до метки МАХ. Если прокачка выполнена недостаточно тщательно, то при нажатии на педаль тормоза в конце ее хода будет ощущаться некоторая упругость, большая или меньшая в зависимости от количества воздуха, оставшегося в системе. Ход педали при этом несколько увеличивается. В этом случае следует повторить прокачку.

Замена тормозной жидкости в системе необходима, поскольку она при эксплуатации впитывает влагу из атмосферы, чем ухудшает свои температурные свойства и вызывает коррозию цилиндров и поршней. Замена жидкости производится при сезонном обслуживании автомобиля (один раз в год).

Для замены тормозной жидкости необходимо:

- отвернуть крышку бачка с главного тормозного цилиндра, снять защитные колпачки с клапанов прокачки;

- надеть на головки клапанов резиновые шланги, свободные концы которых опустить в прозрачные сосуды, а затем отвернуть все клапаны на 1/2 — 3/4 оборота;

- слить отработавшую жидкость из системы, энергично нажимая на педаль тормоза и плавно отпуская ее. По мере прекращения истечения отработавшей жидкости завернуть клапаны прокачки;

- слить из сосудов отработавшую жидкость и поставить их на место под резиновые шланги; залить свежую тормозную жидкость в бачок главного тормозного цилиндра и отвернуть все клапаны прокачки. Энергично нажимая и плавно отпуская тормозную педаль, а также своевременно пополняя бачок тормозной жидкостью, заполнить систему свежей тормозной жидкостью; по мере появления в сосудах чистой тормозной жидкости завернуть клапаны прокачки;

- прокачать систему по описанной выше методике.
