9.10.5. Регулировка регулятора давления

Через первые 2500 км и при ТО-2, а также если у снаряженного автомобиля при торможении на сухом твердом покрытии задние колеса блокируются раньше передних или намного позже, следует убедиться в правильности регулировки регулятора.

Регулировку регулятора следует производить в следующем порядке:

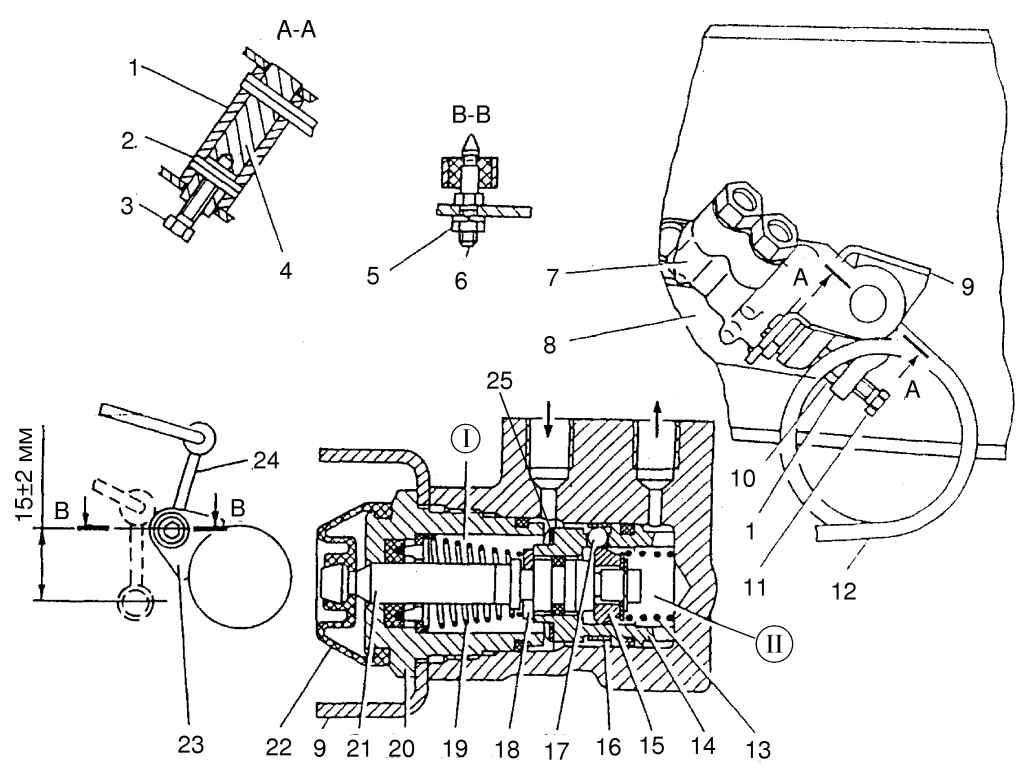

Рис. 8.4. Регулятор давления: С = 28—32 мм (для автобусов), 13—17 мм (для автофургонов); 1 — нажимной рычаг; 2 — штифт; 3 — фиксирующий болт; 4 — ось нажимного рычага; 5 — гайка; 6 — ось; 7 — корпус; 8 и 9 — кронштейны регулятора; 10 — контргайка; 11 — регулировочный болт; 12 — нагрузочная пружина; 13 — пружина; 14 — гильза поршня; 15 — управляющий конус; 16 — прижимная пружина; 17 — шарик; 18 — упорная скоба; 19 — возвратная пружина; 20 — втулка; 21 — поршень; 22 — защитный чехол; 23 — кронштейн моста; 24 — стойка; 25 — пружинная шайба

- отсоединить от кронштейна 23 (см. рис. 8.4) на заднем мосту нижний конец стойки 24 регулятора, отвернув для этого гайку оси 5;

- отвернуть на несколько оборотов контргайку 10 и, вращая регулировочный болт 11, установить расстояние С: для ГАЗ-2705 и ГАЗ-2705 «Комби» — 13— 17 мм; для автобусов — 28—32 мм между осью 6 и отверстием в кронштейне 23;

- затянуть контргайку, удерживая регулировочный болт от проворачивания;

- закрепить нижний конец стойки на кронштейне заднего моста.

Необходимо проверить правильность регулировки регулятора давления торможением до блокировки колес на горизонтальном участке дороги с твердым сухим покрытием со скоростью 50— 60 км/ч. При исправном и правильно отрегулированном регуляторе давления при эффективном торможении должно быть некоторое опережение блокировки передних колес относительно задних. Если задние колеса будут блокироваться раньше передних, то следует, предварительно отвернув контргайку 10, отвернуть на пол-оборота регулировочный болт 11 и снова законтрить его. Если передние колеса блокируются намного раньше задних, то следует завернуть на пол-оборота регулировочный болт.

После выполнения указанных выше операций вновь проверьте установку регулятора торможением на дороге.

Следует помнить, что при опережающей блокировке задних колес возможен занос автомобиля, а если передние тормоза блокируются намного раньше задних, то возможна потеря управляемости автомобиля, особенно при движении по скользкой дороге.
