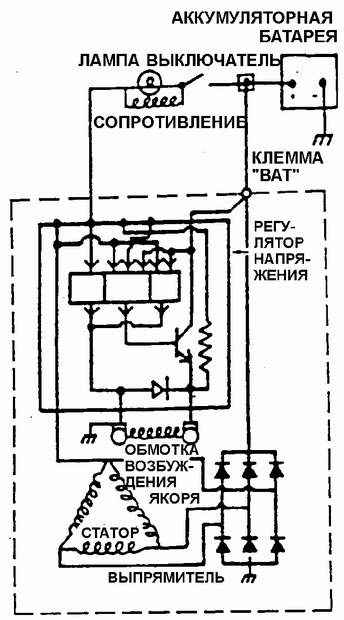

7.14. Диагностика неисправностей генератора CS-121

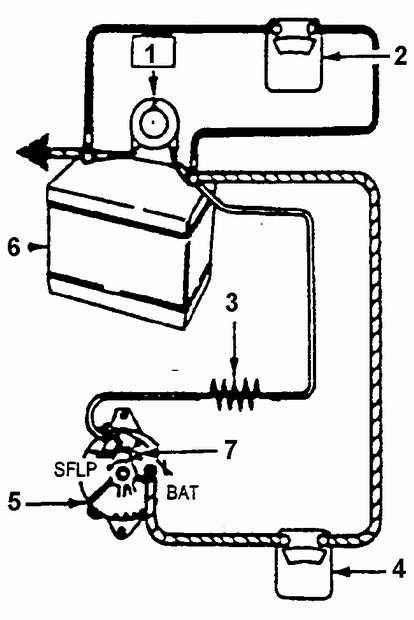

1. УГОЛЬНЫЙ ШУНТ 2. ВОЛЬТМЕТР 3. СОПРОТИВЛЕНИЕ 4. АМПЕРМЕТР 5. ГЕНЕРАТОР 6. БАТАРЕЯ 7. СОПРОТИВЛЕНИЕ НА КЛЕММЕ ПОЛОЖИТЕЛЬНОГО ПРОВОДА

1) Визуально проверить состояние ремня и проводов.

2) При включенном зажигании и неработаю щем двигателе сигнализатор разряда должен гореть. Если он не горит, отсоединить электрические провода от генератора и соединить клемму провода L с "массой" через удлинительный провод с плавким предохра нителем на 5 А.

2а. Если сигнализатор включился, заменить генератор.

2б. Если сигнализатор по-прежнему не горит, то в цепи от замка зажигания до клеммы провода имеется разрыв. Кроме того, возможно перегорание лампы сигнализатора.

3) При включенном зажигании и работающем на небольшой скорости двигателе сигнализатор разряда должен быть выключен. Если он горит, отсоединить электрические провода от генератора.

3а. Если сигнализатор погас, следует заменить генератор.

3б. Если сигнализатор продолжает гореть, в цепи от клеммы провода до лампы сигнализатора имеется замыкание на "массу".

Следует проверить работу генератора в соответствии с п. 4 перед тем, как делать вывод об отказе регулятора напряжения.

Для корректности проверки необходимо, чтобы аккумуляторная батарея была полностью заряжена.

4б. При выключенном зажигании измерить и записать напряжение батареи.

4в. Снять клеммы проводов с генератора.

4г. Включить зажигание (двигатель не должен работать) и измерить цифровым тестером напряжение на клемме L-провода. Это напряжение должно быть примерно равно напряжение на выводах батареи. Если напряжение на клемме L сильно отличается от напряжения батареи, следует проверить электрическую цепь от сигнализатора до клеммы L на наличие разрыва или замыкания на "массу". Устранить обнаруженные неисправности.

4д. Подсоединить провода к генератору.

4е. Запустить двигатель и измерить напряжение на выводах батареи при небольшой скорости вращения коленчатого вала. Это напряжение должно быть выше напряжения, измеренного в операции 4г, но не должно превышать 16 В. В противном случае необходимо заменить генератор.

4ж. Измерить силу тока генератора при небольшой скорости вращения коленчатого вала двигателя на холостом ходу. С помощью регулировки угольного шунта добиться получения максимального тока генератора при напряжении на выводах батареи не менее 13 В. Если измеренная сила тока отличается от номинального значения не более, чем на 15 А, генератор исправен. В противном случае следует заменить генератор.

4з. На генераторе, работающем в максимальном режиме, измерить вольтметром напряжение между корпусом генератора и отрицательным выводом батареи. Падение напряжения не должно превышать 0,5 В. Если падение напряжения превышает 0,5 В, проверить электрическую цепь между корпусом генератора и батареей и выявить причину. Очистить и подтянуть соединения проводов с "массой".
